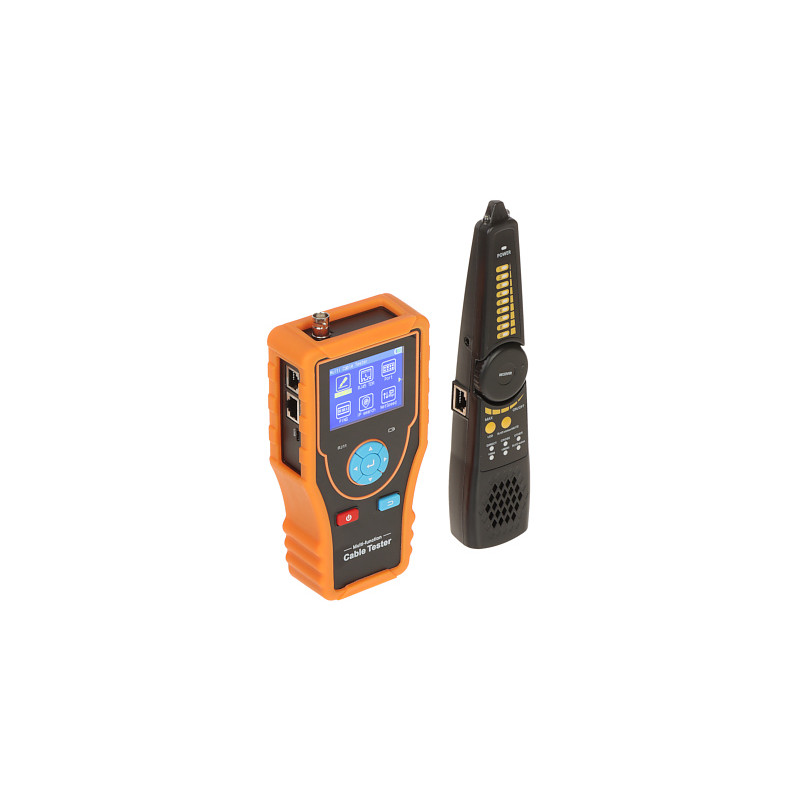

เครื่องทดสอบสายเคเบิลเครือข่ายและโทรศัพท์พร้อม TDR และ PING Test

รุ่น: CS-NT24

EAN: 6931240028315 SKU: 931028310

• TDR ในตัวสำหรับวัดความยาวและพารามิเตอร์ของสายเคเบิล
• PING Test สำหรับตรวจสอบพอร์ต Ethernet และที่อยู่ IP
• ระบุตำแหน่งสายเคเบิลในกลุ่มสายด้วยหัวโพรบ
• รองรับสาย UTP, STP, RJ45, RJ11 และสายโคแอกเชียล
• หน้าจอ LCD ขนาด 2.4 นิ้ว (320x240 px)
• ใช้งานได้นานสูงสุด 16 ชั่วโมงต่อการชาร์จหนึ่งครั้ง
• ปิดเครื่องอัตโนมัติ (10-120 นาที)
• ตรวจจับสถานะสายโทรศัพท์และพอร์ตสวิตช์

คำอธิบาย

เครื่องทดสอบสายเคเบิลระดับมืออาชีพ CS-NT24 เป็นเครื่องมือวินิจฉัยขั้นสูงที่ออกแบบมาสำหรับผู้ติดตั้งระบบ CCTV เครือข่ายคอมพิวเตอร์ และโทรคมนาคม อุปกรณ์นี้ช่วยให้สามารถวัดความต่อเนื่องของสายเคเบิล ระบุประเภทสาย และตรวจจับสถานะสายโทรศัพท์ได้อย่างแม่นยำ เครื่องทดสอบรองรับสายเคเบิลหลากหลายประเภท รวมถึงสายคู่บิดเกลียว UTP/STP (Cat 5, 5e, 6, 6e) และสายโคแอกเชียล ด้วย TDR ในตัว ผู้ใช้สามารถระบุตำแหน่งความเสียหาย วัดความยาวสายเคเบิล การลดทอนสัญญาณ ความต้านทาน และค่าสัมประสิทธิ์การสะท้อนได้อย่างรวดเร็ว ซึ่งช่วยลดเวลาในการซ่อมบำรุงได้อย่างมาก คุณสมบัติเพิ่มเติมคือฟังก์ชัน PING Test ซึ่งช่วยตรวจสอบการทำงานของพอร์ต Ethernet ในกล้อง IP และอุปกรณ์เครือข่ายอื่นๆ รวมถึงตรวจสอบความพร้อมใช้งานของที่อยู่ IP ในเครือข่าย อุปกรณ์มีหน้าจอ LCD ขนาด 2.4 นิ้วที่อ่านง่าย แสดงผลการวัดได้อย่างชัดเจน แบตเตอรี่ Li-Ion ขนาด 2000 mAh ในตัวให้เวลาการทำงานต่อเนื่องสูงสุด 16 ชั่วโมง ทำให้เป็นโซลูชันที่เหมาะสำหรับการทำงานภาคสนาม ในชุดยังมีหัวโพรบที่ช่วยให้ระบุสายเคเบิลเฉพาะในกลุ่มสายได้ง่ายขึ้น ทั้งหมดบรรจุในกระเป๋าพกพาที่สะดวกสบายเพื่อการปกป้องระหว่างการขนส่ง

ข้อมูลจำเพาะ

สายเคเบิลที่ทดสอบได้

STP / UTP Cat 5, 5e, 6, 6e - RJ45 (8P8C), RJ11 (6P4C), สายโคแอกเชียล

แหล่งจ่ายไฟ

เครื่องทดสอบ: แบตเตอรี่ Li-Ion 3.7V / 2000mAh, อะแดปเตอร์ USB DC 5V/2A; หัวโพรบ: แบตเตอรี่ 1.5V AA/LR6/FR6 จำนวน 2 ก้อน

เวลาในการชาร์จ

3 ชั่วโมง

เวลาในการทำงาน

สูงสุด 16 ชั่วโมง

หน้าจอแสดงผล

LCD ขนาด 2.4 นิ้ว ความละเอียด 320 x 240 px

การทดสอบ TDR

วัดสถานะคู่สาย, ความยาว (สูงสุด 180 ม.), การลดทอนสัญญาณ, ค่าสัมประสิทธิ์การสะท้อน, ความต้านทาน และความเอียงของสัญญาณ

การทดสอบ PING

ตรวจสอบการทำงานที่ถูกต้องของพอร์ต Ethernet ของกล้อง IP และความถูกต้องของที่อยู่ IP

ฟังก์ชันเครือข่าย

สแกนเครือข่าย IP, ระบุพอร์ตเครือข่าย, ตรวจจับโหมดดูเพล็กซ์

การระบุตำแหน่งสายเคเบิล

ระบุตำแหน่งสายเคเบิลในกลุ่มสาย, ทดสอบลำดับและประเภทของสาย UTP, ตรวจจับความเสียหายของขั้วต่อ RJ45

ฟังก์ชันเพิ่มเติม

ตรวจจับสถานะสายโทรศัพท์, ปิดเครื่องอัตโนมัติ (10-120 นาที)

การรับประกัน

2 ปี

ซอฟต์แวร์

อุปกรณ์มีอินเทอร์เฟซการวินิจฉัยในตัวที่รองรับฟังก์ชันเครือข่ายขั้นสูง ซอฟต์แวร์ช่วยให้สามารถทำการทดสอบ PING เพื่อตรวจสอบการเชื่อมต่อกับอุปกรณ์เครือข่าย (เช่น กล้อง IP) และตรวจสอบความพร้อมใช้งานของที่อยู่ IP ในเครือข่าย ฟังก์ชันการสแกนเครือข่าย IP ช่วยให้ระบุอุปกรณ์ที่เชื่อมต่อได้อย่างรวดเร็ว ซอฟต์แวร์ TDR (Time Domain Reflectometry) ใช้สำหรับการวิเคราะห์ชั้นกายภาพของสายเคเบิลอย่างแม่นยำ โดยตรวจจับการขาด การลัดวงจร และวัดความยาวสายเคเบิลด้วยความแม่นยำสูง อินเทอร์เฟซผู้ใช้ได้รับการปรับให้เหมาะสมสำหรับการวินิจฉัยที่รวดเร็ว โดยมีเมนูที่ใช้งานง่ายสำหรับการจัดการการทดสอบลำดับสายเคเบิลและการระบุพอร์ตในสวิตช์ ระบบจะตรวจจับโหมดดูเพล็กซ์และสถานะสายโทรศัพท์โดยอัตโนมัติ และแสดงผลบนหน้าจอ LCD ที่อ่านง่าย

อุปกรณ์ภายในกล่อง

1x เครื่องทดสอบ CS-NT24

1x หัวโพรบ

1x อะแดปเตอร์ USB 5V/2A

1x กระเป๋าพกพา

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 40 x 175 x 88 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 105 x 260 x 145 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 390 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 1040 กรัม
