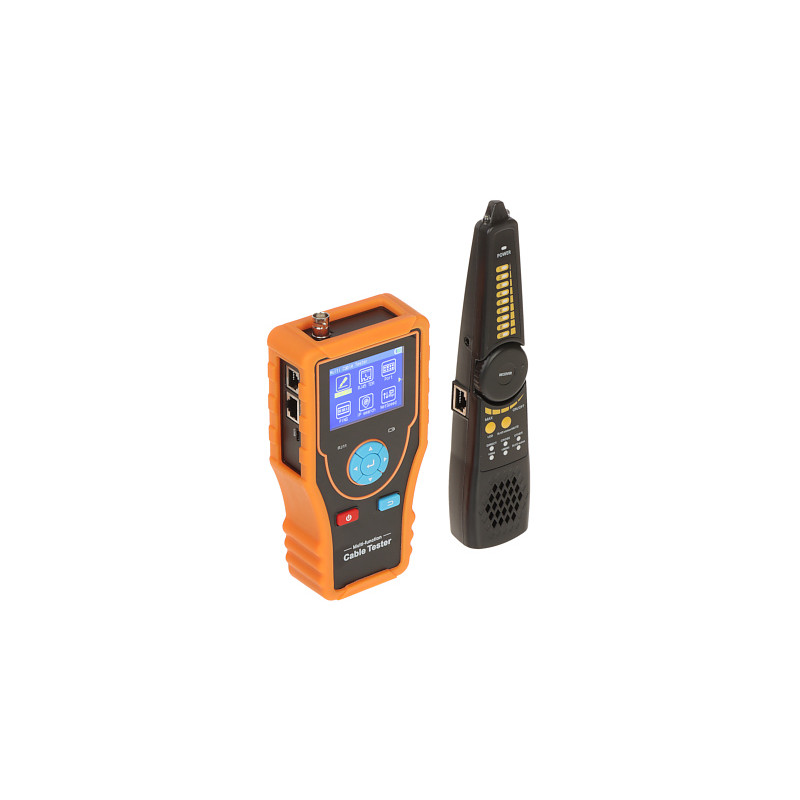

Verkko- ja puhelinkaapelitesteri TDR-heijastusmittarilla ja PING-testillä

Malli: CS-NT24

EAN: 6931240028315 SKU: 931028310

• Sisäänrakennettu TDR-heijastusmittari kaapelin pituuden ja parametrien mittaamiseen
• PING-testi Ethernet-porttien ja IP-osoitteiden todentamiseen
• Kaapelin tunnistus nipusta sondin avulla
• Tukee UTP-, STP-, RJ45-, RJ11- ja koaksiaalikaapeleita
• 2.4 tuuman LCD-näyttö (320x240 px)
• Käyttöaika jopa 16 tuntia yhdellä latauksella
• Automaattinen virrankatkaisu (10-120 minuuttia)
• Puhelinlinjan ja kytkinporttien tilan tunnistus

Kuvaus

Ammattikäyttöön tarkoitettu CS-NT24-kaapelitesteri on edistynyt diagnostiikkatyökalu, joka on suunniteltu CCTV-järjestelmien, tietoverkkojen ja tietoliikenteen asentajille. Laite mahdollistaa kaapeloinnin jatkuvuuden tarkan mittauksen, kaapelityypin tunnistamisen sekä puhelinlinjan tilan havaitsemisen. Testeri tukee laajaa valikoimaa kaapeleita, mukaan lukien UTP/STP-parikaapelit (kat. 5, 5e, 6, 6e) sekä koaksiaalikaapelit. Sisäänrakennetun TDR-heijastusmittarin ansiosta käyttäjä voi nopeasti paikantaa viat, mitata kaapelin pituuden, vaimennuksen, impedanssin ja heijastuskertoimen, mikä lyhentää huomattavasti huoltoaikaa. Lisäetuna on PING-testitoiminto, jonka avulla voidaan varmistaa IP-kameroiden ja muiden verkkolaitteiden Ethernet-porttien toimivuus sekä tarkistaa IP-osoitteiden saatavuus verkossa. Laitteessa on selkeä 2.4 tuuman LCD-näyttö, joka esittää mittaustulokset selkeästi. Sisäänrakennettu 2000 mAh Li-Ion-akku tarjoaa jopa 16 tuntia jatkuvaa käyttöaikaa, mikä tekee siitä ihanteellisen ratkaisun kenttätyöhön. Pakkaus sisältää myös sondin, joka helpottaa tietyn kaapelin tunnistamista suuresta kaapelinipusta. Kokonaisuus on pakattu kätevään koteloon, joka suojaa laitetta kuljetuksen aikana.

Tekniset tiedot

Testattavat kaapelit

STP / UTP kat. 5, 5e, 6, 6e - RJ45 (8P8C), RJ11 (6P4C), koaksiaalikaapeli

Virtalähde

Testeri: Li-Ion-akku 3.7V / 2000mAh, USB-virtalähde DC 5V/2A; Sondi: 2 x paristo 1.5V AA/LR6/FR6

Latausaika

3 tuntia

Käyttöaika

Jopa 16 tuntia

Näyttö

2.4 tuuman LCD, resoluutio 320 x 240 px

TDR-testi

Parin tilan mittaus, pituus (max 180m), vaimennus, heijastuskerroin, impedanssi ja vääristymä

PING-testi

IP-kameran Ethernet-portin oikean toiminnan ja IP-osoitteen oikeellisuuden todentaminen

Verkkotoiminnot

IP-verkon skannaus, verkkoportin tunnistus, dupleksitilan havaitseminen

Kaapelien paikannus

Kaapelin tunnistus nipusta, UTP-kaapelin sekvenssi- ja tyyppitesti, RJ45-liittimen vikojen havaitseminen

Lisätoiminnot

Puhelinlinjan tilan tunnistus, automaattinen virrankatkaisu (10-120 min)

Takuu

2 vuotta

Ohjelmisto

Laitteessa on sisäänrakennettu diagnostiikkaliitäntä, joka tukee edistyneitä verkkotoimintoja. Ohjelmisto mahdollistaa PING-testin suorittamisen, joka tarkistaa yhteyden verkkolaitteisiin (esim. IP-kamerat) ja todentaa IP-osoitteiden saatavuuden verkossa. IP-verkon skannaustoiminto mahdollistaa kytkettyjen laitteiden nopean tunnistamisen. TDR-ohjelmisto (Time Domain Reflectometry) on tarkoitettu kaapelin fyysisen kerroksen tarkkaan analysointiin, havaiten katkokset, oikosulut ja mitaten kaapelin pituuden suurella tarkkuudella. Käyttöliittymä on optimoitu nopeaa diagnostiikkaa varten, tarjoten intuitiivisen valikon kaapelisekvenssitestien hallintaan ja kytkinporttien tunnistamiseen. Järjestelmä tunnistaa automaattisesti dupleksitilan ja puhelinlinjan tilan esittäen tulokset selkeällä LCD-näytöllä.

Sisältö

1x Testeri CS-NT24 1x Sondi 1x USB-virtalähde 5V/2A 1x Kotelo

Mitat, paino

Tuotteen mitat: 40 x 175 x 88 mm (S x L x K)

Pakkauksen mitat: 105 x 260 x 145 mm (S x L x K)

Tuotteen paino: 390 g

Paino pakkauksen kanssa: 1040 g
