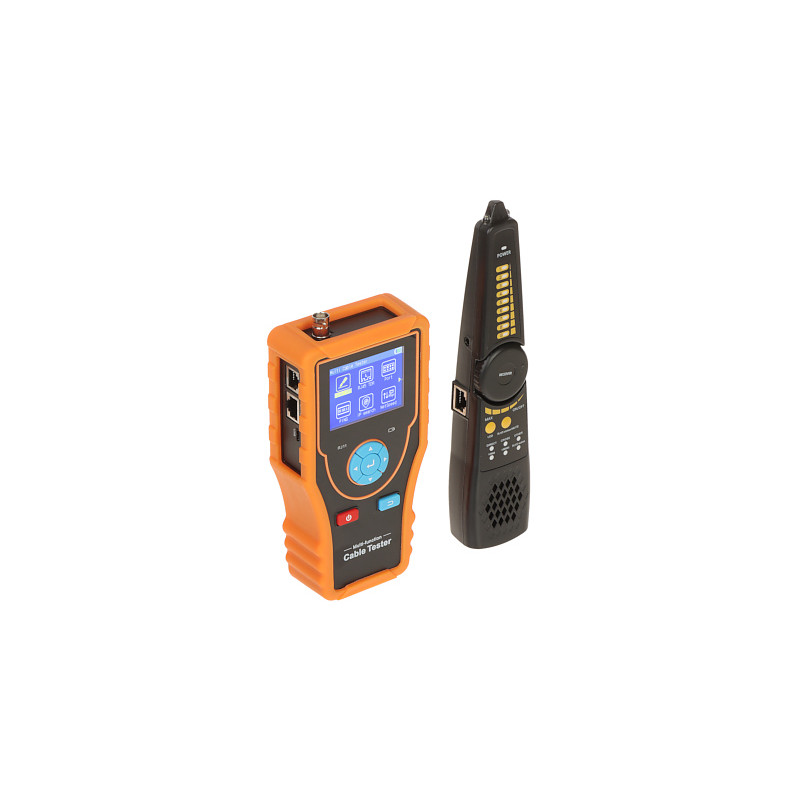

Penguji kabel rangkaian dan telefon dengan reflektometer TDR dan ujian PING

Model: CS-NT24

EAN: 6931240028315 SKU: 931028310

• Reflektometer TDR terbina dalam untuk mengukur panjang dan parameter kabel
• Ujian PING untuk pengesahan port Ethernet dan alamat IP
• Pengenalpastian wayar dalam berkas menggunakan probe
• Sokongan untuk kabel UTP, STP, RJ45, RJ11 dan sepaksi
• Paparan LCD 2.4 inci (320x240 px)
• Masa operasi sehingga 16 jam dengan sekali cas
• Penutupan automatik (10-120 minit)
• Pengesanan status talian telefon dan port suis

Penerangan

Penguji kabel profesional CS-NT24 ialah alat diagnostik canggih yang direka untuk pemasang sistem CCTV, rangkaian komputer dan telekomunikasi. Peranti ini membolehkan pengukuran kesinambungan pendawaian yang tepat, pengenalpastian jenis wayar dan pengesanan status talian telefon. Penguji menyokong pelbagai jenis kabel, termasuk pasangan terpiuh UTP/STP (kat. 5, 5e, 6, 6e) dan kabel sepaksi. Terima kasih kepada reflektometer TDR terbina dalam, pengguna boleh mencari kerosakan dengan cepat, mengukur panjang kabel, pengecilan, impedans dan pekali pantulan, yang mengurangkan masa servis dengan ketara. Kelebihan tambahan ialah fungsi ujian PING, yang membolehkan pengesahan operasi port Ethernet yang betul dalam kamera IP dan peranti rangkaian lain, serta menyemak ketersediaan alamat IP dalam rangkaian. Peranti ini mempunyai paparan LCD 2.4 inci yang jelas yang membentangkan keputusan pengukuran dengan cara yang mudah difahami. Bateri Li-Ion 2000 mAh terbina dalam menyediakan sehingga 16 jam operasi berterusan, menjadikannya penyelesaian ideal untuk kerja lapangan. Set ini juga termasuk probe untuk memudahkan pengenalpastian wayar tertentu dalam berkas kabel yang besar. Keseluruhan peranti disimpan dalam bekas yang mudah dibawa, memberikan perlindungan semasa pengangkutan.

Spesifikasi

Kabel yang diuji

STP / UTP kat. 5, 5e, 6, 6e - RJ45 (8P8C), RJ11 (6P4C), Kabel sepaksi

Bekalan kuasa

Penguji: Bateri Li-Ion 3.7V / 2000mAh, Penyesuai kuasa USB DC 5V/2A; Probe: 2 x Bateri 1.5V AA/LR6/FR6

Masa pengecasan

3 jam

Masa operasi

Sehingga 16 jam

Paparan

LCD 2.4 inci, resolusi 320 x 240 px

Ujian TDR

Pengukuran status pasangan, panjang (maks 180m), pengecilan, pekali pantulan, impedans dan kecondongan

Ujian PING

Pengesahan operasi port Ethernet kamera IP yang betul dan alamat IP yang betul

Fungsi rangkaian

Imbasan rangkaian IP, pengenalpastian port rangkaian, pengesanan mod dupleks

Lokasi kabel

Pengenalpastian wayar dalam berkas, ujian urutan dan jenis kabel UTP, pengesanan kerosakan penyambung RJ45

Fungsi tambahan

Pengesanan status talian telefon, penutupan automatik (10-120 min)

Waranti

2 tahun

Perisian

Peranti ini mempunyai antara muka diagnostik terbina dalam yang menyokong fungsi rangkaian lanjutan. Perisian ini membolehkan pelaksanaan ujian PING, yang menyemak ketersambungan dengan peranti rangkaian (contohnya kamera IP) dan mengesahkan ketersediaan alamat IP dalam rangkaian. Fungsi imbasan rangkaian IP membolehkan pengenalpastian pantas peranti yang disambungkan. Perisian TDR (Time Domain Reflectometry) digunakan untuk analisis fizikal lapisan kabel yang tepat, mengesan pemutusan, litar pintas dan mengukur panjang wayar dengan ketepatan tinggi. Antara muka pengguna dioptimumkan untuk diagnostik pantas, menawarkan menu intuitif untuk mengurus ujian urutan kabel dan pengenalpastian port dalam suis. Sistem secara automatik mengesan mod dupleks dan status talian telefon, memaparkan keputusan pada paparan LCD yang jelas.

Kandungan

1x Penguji CS-NT24

1x Probe

1x Penyesuai kuasa USB 5V/2A

1x Bekas

Dimensi, Berat

Dimensi produk: 40 x 175 x 88 mm (D x W x H)

Dimensi pembungkusan: 105 x 260 x 145 mm (D x W x H)

Berat produk: 390 g

Berat dengan pembungkusan: 1040 g
