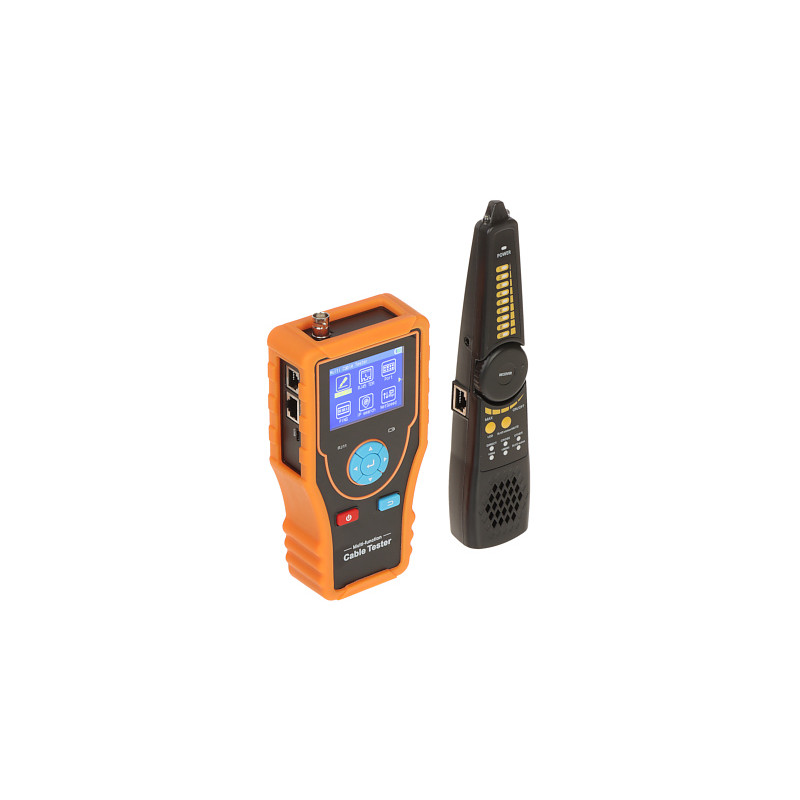

Ελεγκτής καλωδίων δικτύου και τηλεφώνου με ανακλασιμετρία TDR και δοκιμή PING

Μοντέλο: CS-NT24

EAN: 6931240028315 SKU: 931028310

• Ενσωματωμένο ανακλασιμετρόμετρο TDR για μέτρηση μήκους και παραμέτρων καλωδίου
• Δοκιμή PING για επαλήθευση θυρών Ethernet και διευθύνσεων IP
• Αναγνώριση καλωδίου σε δέσμη με χρήση ανιχνευτή
• Υποστήριξη καλωδίων UTP, STP, RJ45, RJ11 και ομοαξονικών
• Οθόνη LCD 2.4 ιντσών (320x240 px)
• Χρόνος λειτουργίας έως 16 ώρες με μία φόρτιση
• Αυτόματη απενεργοποίηση (10-120 λεπτά)
• Ανίχνευση κατάστασης τηλεφωνικής γραμμής και θυρών switch

Περιγραφή

Ο επαγγελματικός ελεγκτής καλωδίων CS-NT24 είναι ένα προηγμένο διαγνωστικό εργαλείο σχεδιασμένο για εγκαταστάτες συστημάτων CCTV, δικτύων υπολογιστών και τηλεπικοινωνιών. Η συσκευή επιτρέπει την ακριβή μέτρηση της συνέχειας της καλωδίωσης, την αναγνώριση του τύπου καλωδίου και την ανίχνευση της κατάστασης της τηλεφωνικής γραμμής. Ο ελεγκτής υποστηρίζει ένα ευρύ φάσμα καλωδίων, συμπεριλαμβανομένων των συνεστραμμένων ζευγών UTP/STP (κατ. 5, 5e, 6, 6e) και ομοαξονικών καλωδίων. Χάρη στο ενσωματωμένο ανακλασιμετρόμετρο TDR, ο χρήστης μπορεί να εντοπίσει γρήγορα βλάβες, να μετρήσει το μήκος του καλωδίου, την εξασθένηση, την αντίσταση και τον συντελεστή ανάκλασης, γεγονός που μειώνει σημαντικά τον χρόνο συντήρησης. Ένα επιπλέον πλεονέκτημα είναι η λειτουργία δοκιμής PING, η οποία επιτρέπει την επαλήθευση της σωστής λειτουργίας της θύρας Ethernet σε κάμερες IP και άλλες δικτυακές συσκευές, καθώς και τον έλεγχο της διαθεσιμότητας διευθύνσεων IP στο δίκτυο. Η συσκευή διαθέτει ευανάγνωστη οθόνη LCD 2.4 ιντσών, η οποία παρουσιάζει τα αποτελέσματα των μετρήσεων με σαφή τρόπο. Η ενσωματωμένη μπαταρία Li-Ion χωρητικότητας 2000 mAh παρέχει έως και 16 ώρες συνεχούς λειτουργίας, καθιστώντας την ιδανική λύση για εργασία στο πεδίο. Στο σετ περιλαμβάνεται επίσης ένας ανιχνευτής που διευκολύνει την αναγνώριση συγκεκριμένου καλωδίου σε μια μεγάλη δέσμη καλωδίων. Το σύνολο περικλείεται σε μια πρακτική θήκη, παρέχοντας προστασία κατά τη μεταφορά.

Προδιαγραφές

Δοκιμασμένα καλώδια

STP / UTP κατ. 5, 5e, 6, 6e - RJ45 (8P8C), RJ11 (6P4C), Ομοαξονικό καλώδιο

Τροφοδοσία

Ελεγκτής: Μπαταρία Li-Ion 3.7V / 2000mAh, Τροφοδοτικό USB DC 5V/2A; Ανιχνευτής: 2 x Μπαταρία 1.5V AA/LR6/FR6

Χρόνος φόρτισης

3 ώρες

Χρόνος λειτουργίας

Έως 16 ώρες

Οθόνη

2.4 ιντσών LCD, ανάλυση 320 x 240 px

Δοκιμή TDR

Μέτρηση κατάστασης ζεύγους, μήκους (μέγ. 180m), εξασθένησης, συντελεστή ανάκλασης, αντίστασης και κλίσης

Δοκιμή PING

Επαλήθευση σωστής λειτουργίας θύρας Ethernet κάμερας IP και ορθότητας διεύθυνσης IP

Δικτυακές λειτουργίες

Σάρωση δικτύου IP, αναγνώριση θύρας δικτύου, ανίχνευση λειτουργίας duplex

Εντοπισμός καλωδίων

Αναγνώριση καλωδίου σε δέσμη, δοκιμή ακολουθίας και τύπου καλωδίου UTP, ανίχνευση βλαβών σύνδεσης RJ45

Πρόσθετες λειτουργίες

Ανίχνευση κατάστασης τηλεφωνικής γραμμής, αυτόματη απενεργοποίηση (10-120 λεπτά)

Εγγύηση

2 έτη

Λογισμικό

Η συσκευή διαθέτει ενσωματωμένη διαγνωστική διεπαφή που υποστηρίζει προηγμένες δικτυακές λειτουργίες. Το λογισμικό επιτρέπει την εκτέλεση δοκιμής PING, η οποία ελέγχει τη συνδεσιμότητα με δικτυακές συσκευές (π.χ. κάμερες IP) και επαληθεύει τη διαθεσιμότητα διευθύνσεων IP στο δίκτυο. Η λειτουργία σάρωσης δικτύου IP επιτρέπει τη γρήγορη αναγνώριση των συνδεδεμένων συσκευών. Το λογισμικό TDR (Time Domain Reflectometry) χρησιμοποιείται για την ακριβή ανάλυση του φυσικού επιπέδου του καλωδίου, ανιχνεύοντας διακοπές, βραχυκυκλώματα και μετρώντας το μήκος του καλωδίου με μεγάλη ακρίβεια. Η διεπαφή χρήστη είναι βελτιστοποιημένη για γρήγορη διάγνωση, προσφέροντας ένα διαισθητικό μενού για τη διαχείριση δοκιμών ακολουθίας καλωδίων και την αναγνώριση θυρών σε switches. Το σύστημα ανιχνεύει αυτόματα τη λειτουργία duplex και την κατάσταση της τηλεφωνικής γραμμής, παρουσιάζοντας τα αποτελέσματα σε μια ευανάγνωστη οθόνη LCD.

Περιεχόμενα

1x Ελεγκτής CS-NT24

1x Ανιχνευτής

1x Τροφοδοτικό USB 5V/2A

1x Θήκη

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 40 x 175 x 88 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 105 x 260 x 145 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 390 g

Βάρος με συσκευασία: 1040 g
