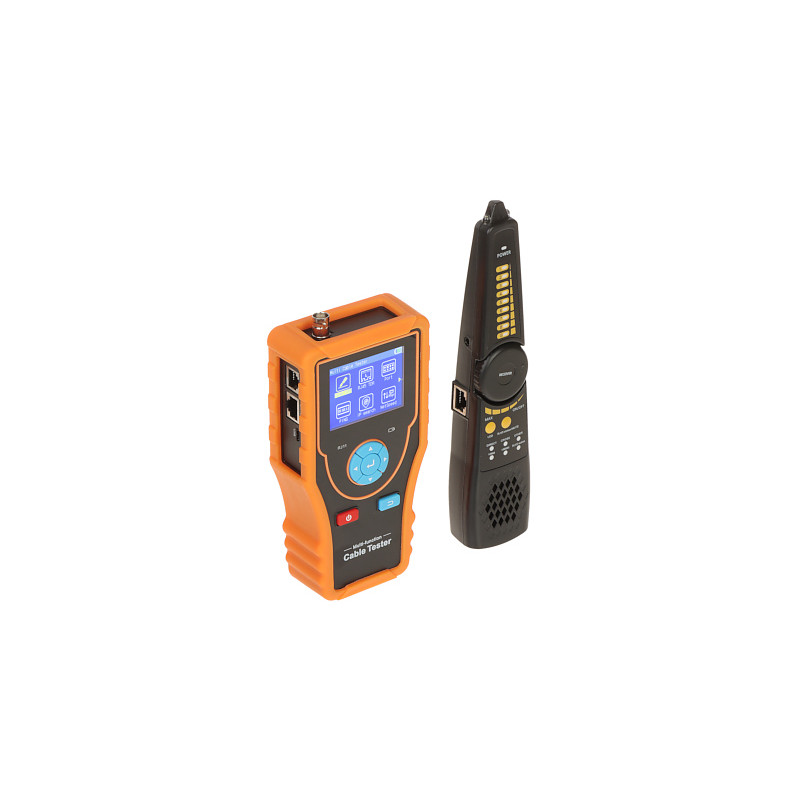

Netwerk- en telefoonkabeltester met TDR-reflectometer en PING-test

Model: CS-NT24

EAN: 6931240028315 SKU: 931028310

• Ingebouwde TDR-reflectometer voor het meten van kabellengte en parameters
• PING-test voor verificatie van Ethernet-poorten en IP-adressen
• Identificatie van kabels in een bundel met behulp van een sonde
• Ondersteuning voor UTP, STP, RJ45, RJ11 en coaxkabels
• 2.4 inch LCD-scherm (320x240 px)
• Werktijd tot 16 uur op één lading
• Automatische uitschakeling (10-120 minuten)
• Detectie van telefoonlijnstatus en switchpoorten

Beschrijving

De professionele CS-NT24 kabeltester is een geavanceerd diagnostisch hulpmiddel ontworpen voor installateurs van CCTV-systemen, computernetwerken en telecommunicatie. Het apparaat maakt nauwkeurige metingen van kabelcontinuïteit, identificatie van kabeltypes en detectie van de status van telefoonlijnen mogelijk. De tester ondersteunt een breed scala aan kabels, waaronder UTP/STP-getwiste paren (cat. 5, 5e, 6, 6e) en coaxkabels. Dankzij de ingebouwde TDR-reflectometer kan de gebruiker snel defecten lokaliseren, de kabellengte, demping, impedantie en reflectiecoëfficiënt meten, wat de servicetijd aanzienlijk verkort. Een extra voordeel is de PING-testfunctie, waarmee de correcte werking van de Ethernet-poort in IP-camera's en andere netwerkapparaten kan worden geverifieerd, evenals de beschikbaarheid van IP-adressen in het netwerk. Het apparaat beschikt over een helder 2.4 inch LCD-scherm dat meetresultaten op een overzichtelijke manier weergeeft. De ingebouwde Li-Ion accu met een capaciteit van 2000 mAh zorgt voor maximaal 16 uur continu gebruik, wat het een ideale oplossing maakt voor veldwerk. De set bevat ook een sonde die het identificeren van een specifieke kabel in een grote kabelbundel vergemakkelijkt. Het geheel is verpakt in een handige etui voor bescherming tijdens transport.

Specificaties

Geteste kabels

STP / UTP cat. 5, 5e, 6, 6e - RJ45 (8P8C), RJ11 (6P4C), Coaxkabel

Voeding

Tester: Li-Ion accu 3.7V / 2000mAh, USB-voeding DC 5V/2A; Sonde: 2 x Batterij 1.5V AA/LR6/FR6

Oplaadtijd

3 uur

Werktijd

Tot 16 uur

Display

2.4 inch LCD, resolutie 320 x 240 px

TDR-test

Meting van paarstatus, lengte (max 180m), demping, reflectiecoëfficiënt, impedantie en skew

PING-test

Verificatie van de correcte werking van de Ethernet-poort van de IP-camera en correctheid van het IP-adres

Netwerkfuncties

IP-netwerkscannen, identificatie van netwerkpoorten, detectie van duplexmodus

Kabellocatie

Identificatie van kabels in een bundel, test van sequentie en type UTP-kabel, detectie van RJ45-connector defecten

Extra functies

Detectie van telefoonlijnstatus, automatische uitschakeling (10-120 min)

Garantie

2 jaar

Software

Het apparaat beschikt over een ingebouwde diagnostische interface die geavanceerde netwerkfuncties ondersteunt. De software maakt het uitvoeren van een PING-test mogelijk, die de connectiviteit met netwerkapparaten (bijv. IP-camera's) controleert en de beschikbaarheid van IP-adressen in het netwerk verifieert. De IP-netwerkscanfunctie maakt snelle identificatie van aangesloten apparaten mogelijk. De TDR-software (Time Domain Reflectometry) wordt gebruikt voor nauwkeurige analyse van de fysieke laag van de kabel, waarbij onderbrekingen en kortsluitingen worden gedetecteerd en de kabellengte met hoge nauwkeurigheid wordt gemeten. De gebruikersinterface is geoptimaliseerd voor snelle diagnostiek en biedt een intuïtief menu voor het beheren van kabelsequencetests en het identificeren van poorten in switches. Het systeem detecteert automatisch de duplexmodus en de status van de telefoonlijn en presenteert de resultaten op een helder LCD-scherm.

Inhoud

1x Tester CS-NT24

1x Sonde

1x USB-voeding 5V/2A

1x Etui

Afmetingen, Gewicht

Productafmetingen: 40 x 175 x 88 mm (D x B x H)

Afmetingen verpakking: 105 x 260 x 145 mm (D x B x H)

Productgewicht: 390 g

Gewicht inclusief verpakking: 1040 g
