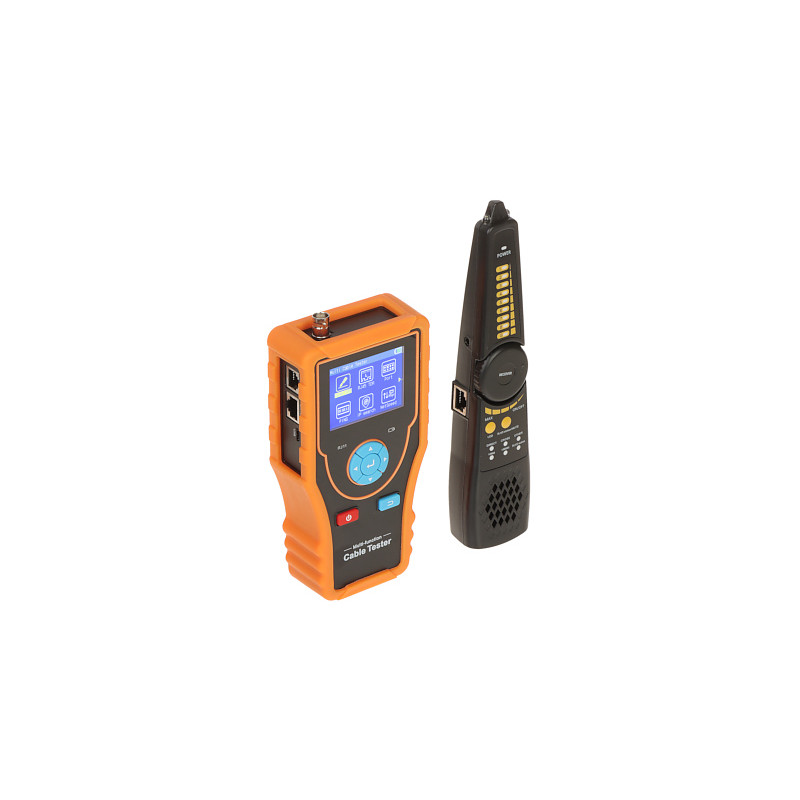

Tīkla un tālruņa kabeļu testeris ar TDR reflektometru un PING testu

Modelis: CS-NT24

EAN: 6931240028315 SKU: 931028310

• Iebūvēts TDR reflektometrs kabeļa garuma un parametru mērīšanai
• PING tests Ethernet portu un IP adrešu verifikācijai
• Vada identifikācija saišķī, izmantojot zondi
• Atbalsta UTP, STP, RJ45, RJ11 un koaksiālos kabeļus
• 2.4 collu LCD displejs (320x240 px)
• Darbības laiks līdz 16 stundām ar vienu uzlādi
• Automātiska izslēgšanās (10-120 minūtes)
• Tālruņa līnijas un slēdža portu stāvokļa noteikšana

Apraksts

Profesionālais kabeļu testeris CS-NT24 ir uzlabots diagnostikas rīks, kas paredzēts CCTV sistēmu, datortīklu un telekomunikāciju uzstādītājiem. Ierīce nodrošina precīzu kabeļu nepārtrauktības mērīšanu, vada tipa identifikāciju un tālruņa līnijas stāvokļa noteikšanu. Testeris atbalsta plašu kabeļu klāstu, tostarp vītā pāra UTP/STP (kat. 5, 5e, 6, 6e) un koaksiālos kabeļus. Pateicoties iebūvētajam TDR reflektometram, lietotājs var ātri lokalizēt bojājumus, izmērīt kabeļa garumu, vājinājumu, pretestību un atstarošanas koeficientu, kas ievērojami saīsina servisa laiku. Papildu priekšrocība ir PING testa funkcija, kas ļauj pārbaudīt Ethernet porta darbību IP kamerās un citās tīkla ierīcēs, kā arī pārbaudīt IP adrešu pieejamību tīklā. Ierīcei ir skaidrs 2.4 collu LCD displejs, kas pārskatāmā veidā parāda mērījumu rezultātus. Iebūvētais 2000 mAh Li-Ion akumulators nodrošina līdz 16 stundām nepārtrauktas darbības, padarot to par ideālu risinājumu darbam laukā. Komplektā ietilpst arī zonde, kas atvieglo konkrēta vada identifikāciju lielā kabeļu saišķī. Viss ir ievietots parocīgā somiņā, kas nodrošina aizsardzību transportēšanas laikā.

Specifikācija

Testētie kabeļi

STP / UTP kat. 5, 5e, 6, 6e - RJ45 (8P8C), RJ11 (6P4C), Koaksiālais kabelis

Barošana

Testeris: Li-Ion akumulators 3.7V / 2000mAh, USB barošanas bloks DC 5V/2A; Zonde: 2 x Baterija 1.5V AA/LR6/FR6

Uzlādes laiks

3 stundas

Darbības laiks

Līdz 16 stundām

Displejs

2.4 collu LCD, izšķirtspēja 320 x 240 px

TDR tests

Pāra stāvokļa, garuma (maks. 180m), vājinājuma, atstarošanas koeficienta, pretestības un nobīdes mērīšana

PING tests

IP kameras Ethernet porta pareizas darbības un IP adreses pareizības verifikācija

Tīkla funkcijas

IP tīkla skenēšana, tīkla porta identifikācija, dupleksā režīma noteikšana

Kabeļu lokalizācija

Vada identifikācija saišķī, UTP kabeļa secības un tipa tests, RJ45 savienotāja bojājumu noteikšana

Papildu funkcijas

Tālruņa līnijas stāvokļa noteikšana, automātiska izslēgšanās (10-120 min)

Garantija

2 gadi

Programmatūra

Ierīcei ir iebūvēts diagnostikas interfeiss, kas atbalsta uzlabotas tīkla funkcijas. Programmatūra ļauj veikt PING testu, kas pārbauda savienojumu ar tīkla ierīcēm (piem., IP kamerām) un verificē IP adrešu pieejamību tīklā. IP tīkla skenēšanas funkcija ļauj ātri identificēt pievienotās ierīces. TDR (Time Domain Reflectometry) programmatūra tiek izmantota precīzai kabeļa fiziskā slāņa analīzei, nosakot pārrāvumus, īssavienojumus un ar augstu precizitāti izmērot vada garumu. Lietotāja saskarne ir optimizēta ātrai diagnostikai, piedāvājot intuitīvu izvēlni kabeļu secības testu pārvaldībai un portu identifikācijai slēdžos. Sistēma automātiski nosaka duplekso režīmu un tālruņa līnijas stāvokli, parādot rezultātus uz skaidra LCD displeja.

Saturs

1x Testeris CS-NT24

1x Zonde

1x USB barošanas bloks 5V/2A

1x Somiņa

Izmēri, Svars

Produkta izmēri: 40 x 175 x 88 mm (Dz. x Plat. x Aug.)

Iepakojuma izmēri: 105 x 260 x 145 mm (Dz. x Plat. x Aug.)

Produkta svars: 390 g

Svars ar iepakojumu: 1040 g
