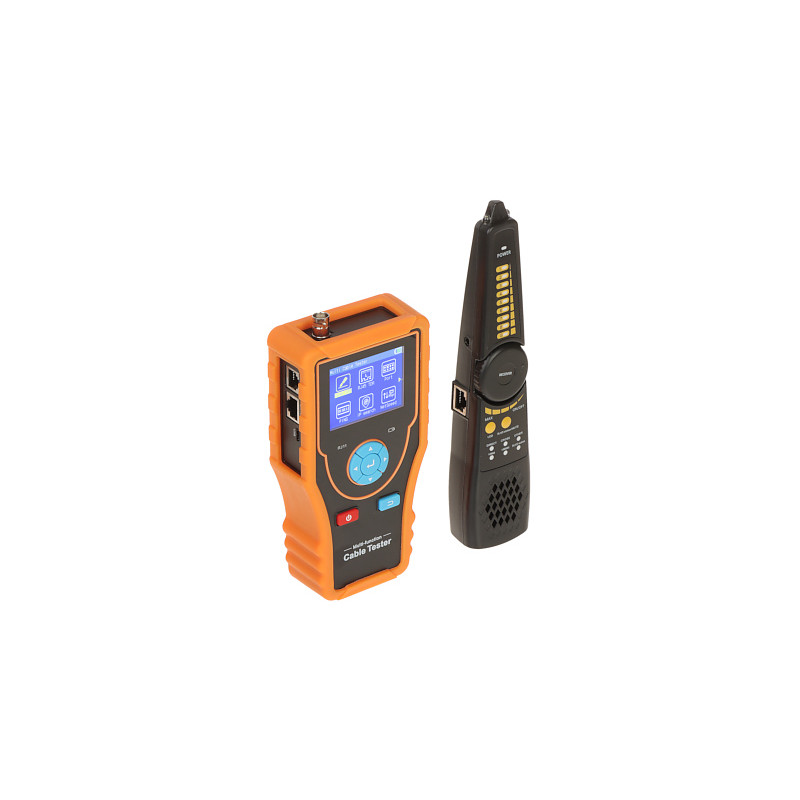

TDR反射計およびPINGテスト機能付きネットワーク・電話ケーブルテスター

モデル: CS-NT24

EAN: 6931240028315 SKU: 931028310

• ケーブルの長さとパラメータを測定する内蔵TDR反射計
• イーサネットポートおよびIPアドレス検証用のPINGテスト
• プローブによる束内のケーブル識別
• UTP、STP、RJ45、RJ11、同軸ケーブル対応
• 2.4インチLCDディスプレイ (320x240 px)
• 1回の充電で最大16時間の動作時間
• 自動電源オフ機能 (10-120分)
• 電話回線およびスイッチポートの状態検出

概要

プロフェッショナル向けケーブルテスターCS-NT24は、CCTVシステム、コンピュータネットワーク、および通信設備の設置業者向けに設計された高度な診断ツールです。本機は、ケーブルの導通の精密測定、ケーブルタイプの識別、および電話回線の状態検出を可能にします。UTP/STPツイストペアケーブル（Cat 5, 5e, 6, 6e）や同軸ケーブルなど、幅広いケーブルに対応しています。内蔵のTDR反射計により、ユーザーは障害箇所の特定、ケーブル長、減衰量、インピーダンス、反射係数の測定を迅速に行うことができ、保守時間を大幅に短縮します。さらに、PINGテスト機能により、IPカメラやその他のネットワークデバイスのイーサネットポートの動作確認や、ネットワーク内のIPアドレスの可用性チェックが可能です。2.4インチの鮮明なLCDディスプレイで測定結果を分かりやすく表示します。2000mAhのLi-Ionバッテリーを内蔵し、最大16時間の連続動作が可能なため、現場での作業に最適です。また、ケーブル束の中から特定のケーブルを識別するためのプローブも付属しています。持ち運びに便利な専用ケース付きです。

仕様

テスト対象ケーブル

STP / UTP Cat 5, 5e, 6, 6e - RJ45 (8P8C), RJ11 (6P4C), 同軸ケーブル

電源

テスター: リチウムイオンバッテリー 3.7V / 2000mAh, USB電源アダプター DC 5V/2A; プローブ: 1.5V単3電池 (AA/LR6/FR6) x 2

充電時間

3時間

動作時間

最大16時間

ディスプレイ

2.4インチLCD、解像度 320 x 240 px

TDRテスト

ペア状態、長さ（最大180m）、減衰量、反射係数、インピーダンス、スキューの測定

PINGテスト

IPカメラのイーサネットポートの動作確認およびIPアドレスの妥当性検証

ネットワーク機能

IPネットワークスキャン、ネットワークポート識別、デュプレックスモード検出

ケーブル位置特定

束内のケーブル識別、UTPケーブルのシーケンスおよびタイプテスト、RJ45コネクタの障害検出

追加機能

電話回線状態の検出、自動電源オフ (10-120分)

保証

2年

ソフトウェア

本機には、高度なネットワーク機能をサポートする診断インターフェースが内蔵されています。ソフトウェアにより、ネットワークデバイス（IPカメラなど）との接続を確認し、ネットワーク内のIPアドレスの可用性を検証するPINGテストを実行できます。IPネットワークスキャン機能により、接続されているデバイスを迅速に識別可能です。TDR（時間領域反射測定）ソフトウェアは、ケーブルの物理層を精密に分析し、断線や短絡を検出し、高精度でケーブル長を測定します。ユーザーインターフェースは迅速な診断のために最適化されており、ケーブルシーケンスのテストやスイッチポートの識別を管理するための直感的なメニューを提供します。システムはデュプレックスモードと電話回線の状態を自動的に検出し、鮮明なLCDディスプレイに結果を表示します。

同梱物

CS-NT24テスター x 1

プローブ x 1

USB電源アダプター 5V/2A x 1

ケース x 1

寸法、重量

製品寸法: 40 x 175 x 88 mm (奥行 x 幅 x 高さ)

パッケージ寸法: 105 x 260 x 145 mm (奥行 x 幅 x 高さ)

製品重量: 390 g

パッケージ込み重量: 1040 g
