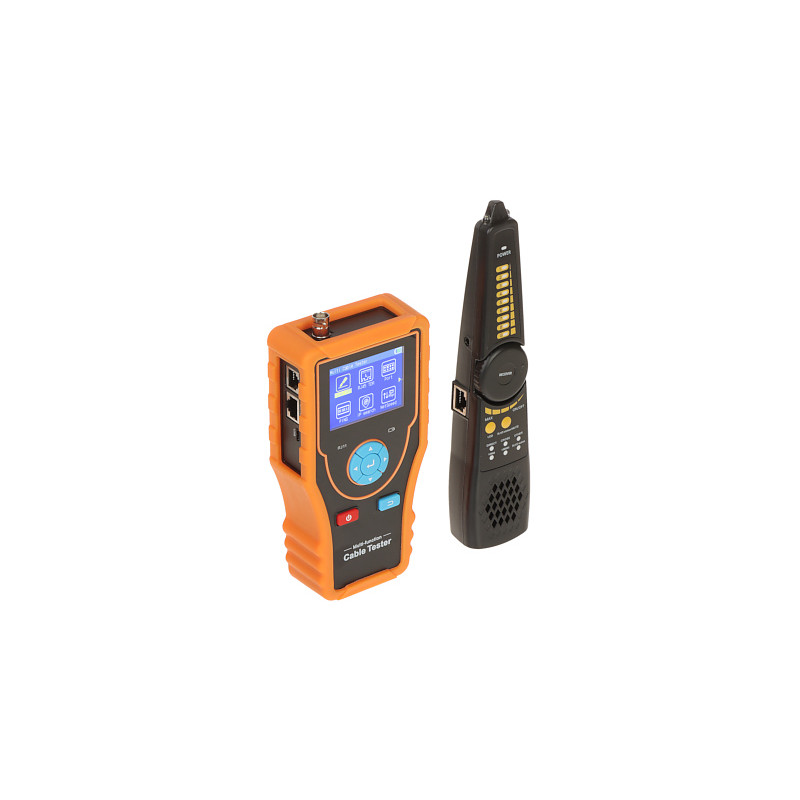

Tester síťových a telefonních kabelů s TDR reflektometrem a PING testem

Model: CS-NT24

EAN: 6931240028315 SKU: 931028310

• Vestavěný TDR reflektometr pro měření délky a parametrů kabelu
• PING test pro ověření ethernetových portů a IP adres
• Identifikace vodiče ve svazku pomocí sondy
• Podpora kabelů UTP, STP, RJ45, RJ11 a koaxiálních kabelů
• 2.4palcový LCD displej (320x240 px)
• Provozní doba až 16 hodin na jedno nabití
• Automatické vypnutí (10-120 minut)
• Detekce stavu telefonní linky a portů switche

Popis

Profesionální tester kabelů CS-NT24 je pokročilý diagnostický nástroj určený pro instalatéry CCTV systémů, počítačových sítí a telekomunikací. Zařízení umožňuje přesné měření kontinuity kabeláže, identifikaci typu vodiče a detekci stavu telefonní linky. Tester podporuje širokou škálu kabelů, včetně kroucených dvoulinek UTP/STP (kat. 5, 5e, 6, 6e) a koaxiálních kabelů. Díky vestavěnému TDR reflektometru může uživatel rychle lokalizovat poškození, změřit délku kabelu, útlum, impedanci a koeficient odrazu, což výrazně zkracuje servisní čas. Další výhodou je funkce PING testu, která umožňuje ověřit správnou funkci ethernetového portu u IP kamer a dalších síťových zařízení, a také zkontrolovat dostupnost IP adres v síti. Zařízení má přehledný 2.4palcový LCD displej, který zobrazuje výsledky měření srozumitelným způsobem. Vestavěný Li-Ion akumulátor s kapacitou 2000 mAh zajišťuje až 16 hodin nepřetržitého provozu, což z něj činí ideální řešení pro práci v terénu. Součástí balení je také sonda usnadňující identifikaci konkrétního vodiče ve velkém svazku kabelů. Vše je uloženo v praktickém pouzdře, které zajišťuje ochranu během přepravy.

Specifikace

Testované kabely

STP / UTP kat. 5, 5e, 6, 6e - RJ45 (8P8C), RJ11 (6P4C), koaxiální kabel

Napájení

Tester: Li-Ion akumulátor 3.7V / 2000mAh, USB napájecí adaptér DC 5V/2A; Sonda: 2 x baterie 1.5V AA/LR6/FR6

Doba nabíjení

3 hodiny

Provozní doba

Až 16 hodin

Displej

2.4palcový LCD, rozlišení 320 x 240 px

TDR test

Měření stavu páru, délky (max 180m), útlumu, koeficientu odrazu, impedance a zkosení

PING test

Ověření správné funkce ethernetového portu IP kamery a správnosti IP adresy

Síťové funkce

Skenování IP sítě, identifikace síťového portu, detekce duplexního režimu

Lokalizace kabelů

Identifikace vodiče ve svazku, test sekvence a typu UTP kabelu, detekce poškození konektoru RJ45

Doplňkové funkce

Detekce stavu telefonní linky, automatické vypnutí (10-120 min)

Záruka

2 roky

Software

Zařízení má vestavěné diagnostické rozhraní podporující pokročilé síťové funkce. Software umožňuje provést PING test, který kontroluje konektivitu se síťovými zařízeními (např. IP kamerami) a ověřuje dostupnost IP adres v síti. Funkce skenování IP sítě umožňuje rychlou identifikaci připojených zařízení. Software TDR (Time Domain Reflectometry) slouží k přesné analýze fyzické vrstvy kabelu, detekuje přerušení, zkraty a měří délku vodiče s vysokou přesností. Uživatelské rozhraní je optimalizováno pro rychlou diagnostiku a nabízí intuitivní menu pro správu testů sekvencí kabelů a identifikaci portů ve switchích. Systém automaticky detekuje duplexní režim a stav telefonní linky a výsledky zobrazuje na přehledném LCD displeji.

Obsah balení

1x Tester CS-NT24

1x Sonda

1x USB napájecí adaptér 5V/2A

1x Pouzdro

Rozměry, Hmotnost

Rozměry produktu: 40 x 175 x 88 mm (hl. x š. x v.)

Rozměry balení: 105 x 260 x 145 mm (hl. x š. x v.)

Hmotnost produktu: 390 g

Hmotnost s balením: 1040 g
