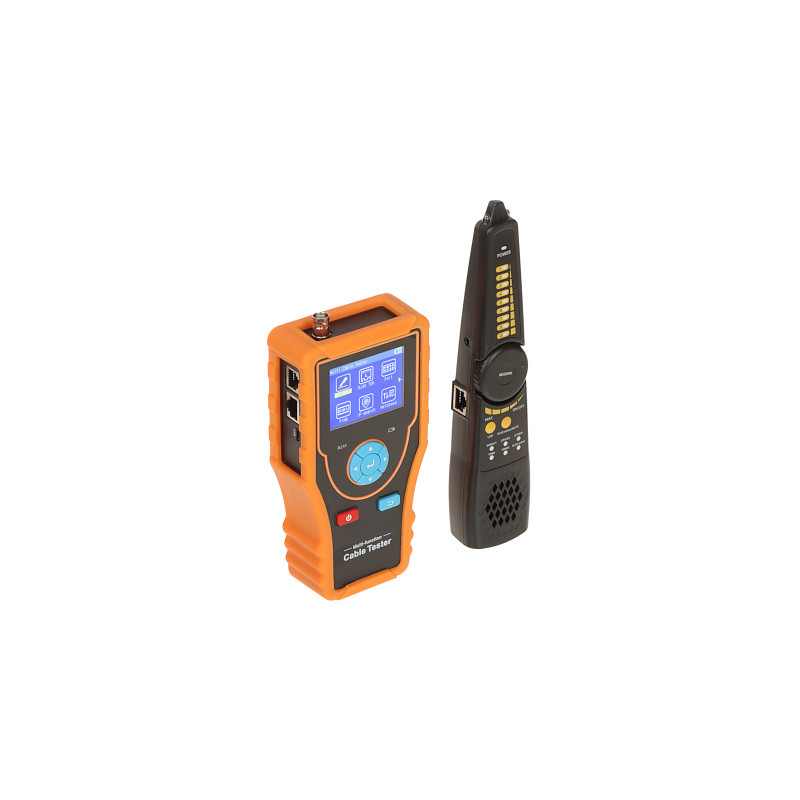

Hálózati és telefonkábel teszter TDR reflektométerrel és PING teszttel

Modell: CS-NT24

EAN: 6931240028315 SKU: 931028310

• Beépített TDR reflektométer a kábelhossz és a paraméterek méréséhez
• PING teszt az Ethernet portok és IP-címek ellenőrzéséhez
• Kábelazonosítás kötegben szonda segítségével
• UTP, STP, RJ45, RJ11 és koaxiális kábelek támogatása
• 2.4 hüvelykes LCD kijelző (320x240 px)
• Akár 16 órás üzemidő egyetlen töltéssel
• Automatikus kikapcsolás (10-120 perc)
• Telefonvonal és switch port állapotának észlelése

Leírás

A professzionális CS-NT24 kábelteszter egy fejlett diagnosztikai eszköz, amelyet CCTV rendszerek, számítógépes hálózatok és távközlési rendszerek telepítői számára terveztek. A készülék lehetővé teszi a kábelezés folytonosságának pontos mérését, a kábeltípus azonosítását és a telefonvonal állapotának észlelését. A teszter kábelek széles skáláját támogatja, beleértve az UTP/STP sodrott érpárokat (kat. 5, 5e, 6, 6e) és a koaxiális kábeleket. A beépített TDR reflektométernek köszönhetően a felhasználó gyorsan lokalizálhatja a hibákat, mérheti a kábel hosszát, a csillapítást, az impedanciát és a visszaverődési tényezőt, ami jelentősen lerövidíti a szervizelési időt. További előnye a PING teszt funkció, amely lehetővé teszi az Ethernet port megfelelő működésének ellenőrzését IP-kamerákban és más hálózati eszközökben, valamint az IP-címek elérhetőségének vizsgálatát a hálózaton. A készülék jól olvasható, 2.4 hüvelykes LCD kijelzővel rendelkezik, amely átlátható módon jeleníti meg a mérési eredményeket. A beépített 2000 mAh kapacitású Li-Ion akkumulátor akár 16 órás folyamatos munkát biztosít, így ideális megoldás terepi munkához. A készlet tartalmaz egy szondát is, amely megkönnyíti az adott kábel azonosítását egy nagy kábelkötegben. Az egészet egy praktikus tok védi szállítás közben.

Specifikáció

Tesztelt kábelek

STP / UTP kat. 5, 5e, 6, 6e - RJ45 (8P8C), RJ11 (6P4C), Koaxiális kábel

Tápellátás

Teszter: Li-Ion akkumulátor 3.7V / 2000mAh, USB tápegység DC 5V/2A; Szonda: 2 x 1.5V AA/LR6/FR6 elem

Töltési idő

3 óra

Üzemidő

Akár 16 óra

Kijelző

2.4 hüvelykes LCD, 320 x 240 px felbontás

TDR teszt

Érpár állapotának mérése, hossz (max 180m), csillapítás, visszaverődési tényező, impedancia és dőlés mérése

PING teszt

IP-kamera Ethernet portjának megfelelő működésének ellenőrzése és az IP-cím helyességének vizsgálata

Hálózati funkciók

IP-hálózat szkennelése, hálózati port azonosítása, duplex mód észlelése

Kábelkeresés

Kábelazonosítás kötegben, szekvencia és UTP kábeltípus teszt, RJ45 csatlakozó hibáinak észlelése

További funkciók

Telefonvonal állapotának észlelése, automatikus kikapcsolás (10-120 perc)

Garancia

2 év

Szoftver

A készülék beépített diagnosztikai interfésszel rendelkezik, amely támogatja a fejlett hálózati funkciókat. A szoftver lehetővé teszi a PING teszt elvégzését, amely ellenőrzi a hálózati eszközökkel (pl. IP-kamerákkal) való kapcsolatot, és ellenőrzi az IP-címek elérhetőségét a hálózaton. Az IP-hálózat szkennelési funkciója lehetővé teszi a csatlakoztatott eszközök gyors azonosítását. A TDR (Time Domain Reflectometry) szoftver a kábel fizikai rétegének pontos elemzésére szolgál, észleli a szakadásokat, rövidzárlatokat, és nagy pontossággal méri a kábel hosszát. A felhasználói felület a gyors diagnosztikára van optimalizálva, intuitív menüt kínálva a kábelszekvencia-tesztek kezeléséhez és a switchek portjainak azonosításához. A rendszer automatikusan észleli a duplex módot és a telefonvonal állapotát, az eredményeket pedig egy jól olvasható LCD kijelzőn jeleníti meg.

Tartalom

1x CS-NT24 teszter

1x Szonda

1x USB tápegység 5V/2A

1x Tok

Méretek, Súly

Termék méretei: 40 x 175 x 88 mm (Mé x Sz x Ma)

Csomagolás méretei: 105 x 260 x 145 mm (Mé x Sz x Ma)

Termék súlya: 390 g

Súly csomagolással: 1040 g
