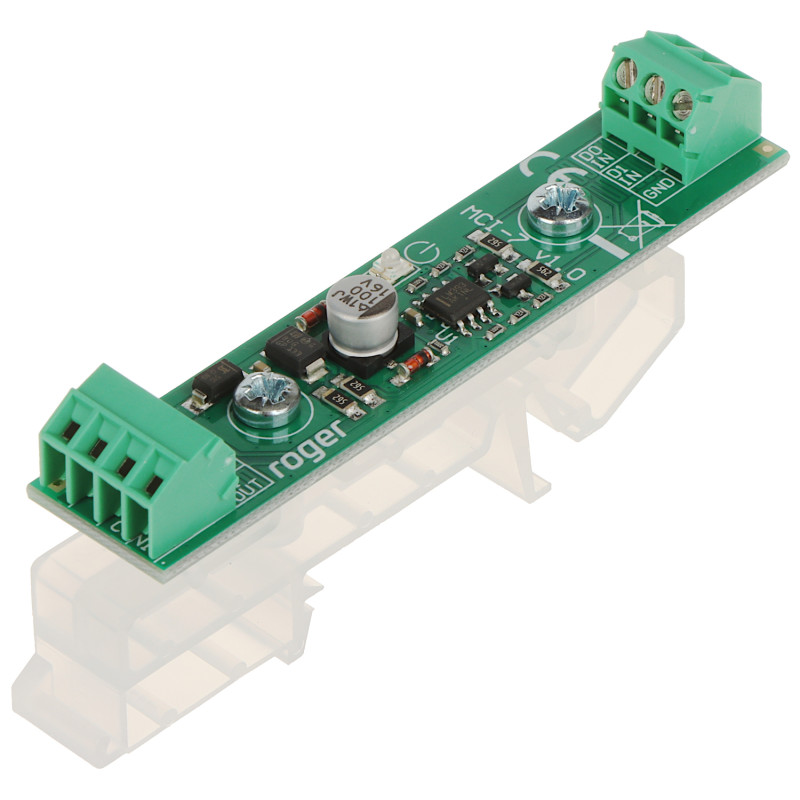

Wiegand接口匹配隔离模块信号放大器门禁DIN导轨信号隔离器

型号: ROGER MCI-7

EAN: 6931240010839 SKU: 931010837

• Wiegand标准匹配隔离接口
• 增强并提高数据传输稳定性
• D0 IN, D1 IN输入，触发阈值约为3.3V
• D0 OUT, D1 OUT输出，开路集电极 (OC) 类型
• 通过LED指示灯显示工作状态
• 支持读卡器距离最远达150米
• 安装在标准TS-35 DIN导轨上
• 宽电源电压范围 10-15V DC
• 极低功耗 (10mA)
• 波兰ROGER制造商产品

描述

MCI-7模块是知名门禁系统制造商ROGER推出的一款先进技术解决方案。这是一款专业的匹配隔离接口，旨在消除因Wiegand标准下的电气电平不兼容或数据传输干扰而导致的问题。当集成不同制造商的读卡器和控制器时，电压标准可能略有不同，导致读卡错误或完全无法通信，该设备在这些情况下是不可或缺的。

产品主要优点：

1. 高稳定性：该模块能有效放大信号，即使在恶劣的电磁环境下也能实现可靠的数据传输。

2. 通用性：凭借约3.3V的触发阈值输入和开路集电极输出，MCI-7成为了连接各种系统的理想桥梁。

3. 安装简便：适配TS-35 DIN导轨的外壳显著加快了控制柜内的安装工作。

4. 长距离：读卡器与模块之间的距离可达150米，为安装设计提供了极大的自由度。

5. 耐用性：产品享有制造商3年保修，证明了其高质量的工艺。

MCI-7是广受欢迎的PR-GP-BRD型号的直接继任者，提供了更好的工作参数和可靠性。对于重视操作确定性且希望避免最终用户投诉的专业安防系统安装人员来说，这是一个关键组件。通过使用LED指示灯，连接诊断变得快速且直观。该设备功耗极低，不会显著增加系统电源的负担。

规格

设备类型

Wiegand接口匹配隔离模块

用途

解决电压电平不兼容问题并放大门禁系统中的信号

兼容性

与ROGER品牌设备以及支持Wiegand标准的其他制造商的读卡器/控制器配合使用

数据输入

两个输入 (D0 IN, D1 IN)，具有约3.3V DC的精确触发阈值

数据输出

两个输出 (D0 OUT, D1 OUT)，开路集电极 (OC) 类型，低电平状态下最大负载能力为5mA

光学指示

内置LED指示灯，实时显示设备工作状态和数据流

传输距离

使用合适的布线时，模块与读卡器之间的最大距离可达150米

安装建议

模块与控制器之间的距离应尽可能短；建议安装在控制器外壳内

安装方式

标准TS-35 DIN导轨 (模块宽度17mm)，外壳适用于串联安装

工作条件

环境温度+5°C至+40°C，相对湿度10%至95%（无冷凝）

电源参数

额定电压10V至15V DC（直流电），稳压

功耗

极低功耗，平均为10mA，可由控制器线路供电

环境等级

I类（内部），符合EN 50133-1标准，适用于干燥室内环境

保修与认证

产品享有36个月制造商保修，并拥有完整的CE符合性声明

软件与支持

MCI-7设备虽然是一个硬件模块，但在Roger RACS 4和RACS 5系统软件处理的数据完整性方面起着关键作用。通过对Wiegand标准的硬件过滤和逻辑电平匹配，该模块消除了可能被软件误解为破坏尝试或未经授权使用卡的传输错误。这确保了数据库的平稳运行，并避免了监控控制台出现误报。该模块对协议完全透明，这意味着它不需要固件更新，其存在会被Roger设计软件的负载计算器自动计入系统能量平衡中。因此，控制器软件接收到的是纯净、无干扰的位数据流，从而保证了系统中用户识别的100%有效性。

内容

1x MCI-7模块

1x 用户手册

尺寸, 重量

产品尺寸: 34 x 17 x 85 mm (深 x 宽 x 高)

包装尺寸: 40 x 120 x 125 mm (深 x 宽 x 高)

产品重量: 16 g

包装重量: 56 g
