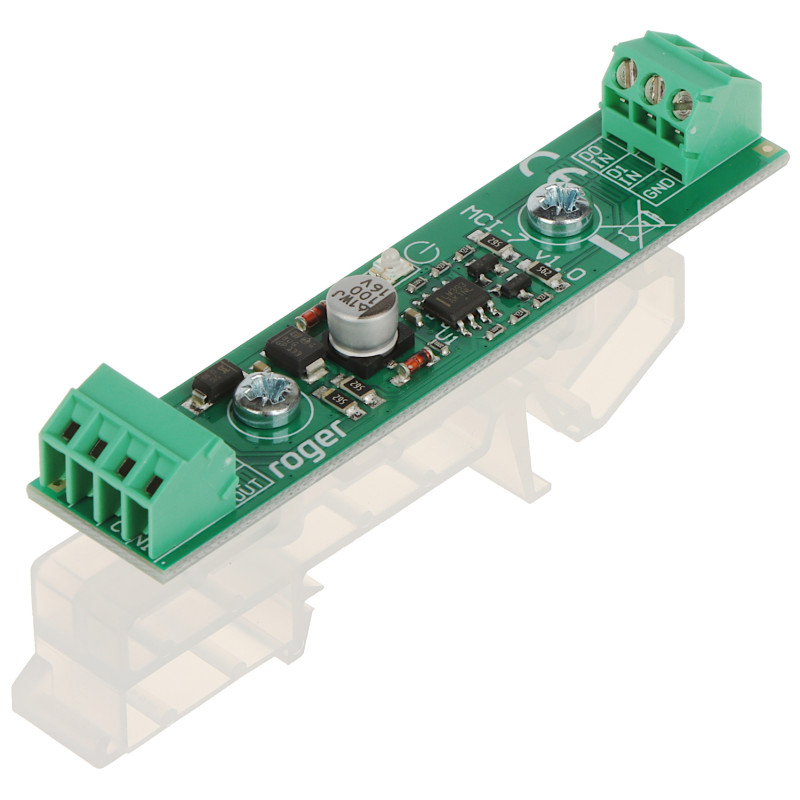

Wiegand gränssnittsanpassnings- och isoleringsmodul signalförstärkare passerkontroll DIN-skena signalisolator

Modell: ROGER MCI-7

EAN: 6931240010839 SKU: 931010837

• Isolerande och anpassande gränssnitt för Wiegand-standarden
• Förstärker och förbättrar stabiliteten i datatransmissionen
• Ingångar D0 IN, D1 IN med en triggtröskel på ca 3.3V
• Utgångar D0 OUT, D1 OUT av typen öppen kollektor (OC)
• Statusindikering via LED-dioder
• Stöd för avstånd till läsare upp till 150 meter
• Montering på standard DIN-skena TS-35
• Brett matningsspänningsområde 10-15V DC
• Mycket låg strömförbrukning (10mA)
• Produkt från den polska tillverkaren ROGER

Beskrivning

MCI-7-modulen är en avancerad teknisk lösning från den välkända tillverkaren av passerkontrollsystem – företaget ROGER. Det är ett specialiserat anpassnings- och isoleringsgränssnitt som har designats för att eliminera problem som uppstår på grund av inkompatibla elektriska nivåer eller störningar i datatransmissionen enligt Wiegand-standarden. Denna enhet är oumbärlig i situationer där vi integrerar läsare och styrenheter från olika tillverkare, där spänningsstandarder kan skilja sig något, vilket orsakar läsfel av kort eller total kommunikationsbrist.

Huvudsakliga produktfördelar:

1. Hög stabilitet: Modulen förstärker signalen effektivt, vilket möjliggör säker datatransmission även under svåra elektromagnetiska förhållanden.

2. Universalitet: Tack vare ingångar med en triggtröskel på ca 3.3V och utgångar av typen öppen kollektor, utgör MCI-7 en idealisk brygga som kopplar samman olika system.

3. Enkel montering: Höljet är anpassat för DIN-skena TS-35, vilket avsevärt påskyndar installationsarbetet i styrskåp.

4. Långt avstånd: Möjligheten att placera läsaren upp till 150 meter från modulen ger stor frihet vid design av installationen.

5. Hållbarhet: Produkten omfattas av en 3-årig tillverkargaranti, vilket bekräftar dess höga kvalitet.

MCI-7 är den direkta efterföljaren till den populära modellen PR-GP-BRD och erbjuder ännu bättre driftsparametrar och tillförlitlighet. Det är en nyckelkomponent för professionella installatörer av säkerhetssystem som värdesätter driftsäkerhet och frånvaro av reklamationer från slutanvändare. Tack vare användningen av LED-indikering är anslutningsdiagnostiken snabb och intuitiv. Enheten kännetecknas av minimal strömförbrukning, vilket inte belastar systemets strömförsörjning nämnvärt.

Specifikation

Enhetstyp

Wiegand-gränssnittets anpassnings- och isoleringsmodul

Användningsområde

Lösning av problem med inkompatibla spänningsnivåer samt signalförstärkning i passerkontrollsystem

Kompatibilitet

Samarbetar med enheter av märket ROGER samt läsare/styrenheter från andra tillverkare som stöder Wiegand-standarden

Dataingångar

Två ingångar (D0 IN, D1 IN) med en precisionsinställd triggtröskel på cirka 3.3V DC

Datautgångar

Två utgångar (D0 OUT, D1 OUT) av typen öppen kollektor (OC) med en maximal belastningskapacitet på 5mA i lågt tillstånd

Optisk indikering

Inbyggda LED-dioder som informerar om enhetens driftstatus och dataflöde i realtid

Transmissionsräckvidd

Det maximala avståndet mellan modulen och läsaren är upp till 150 meter vid användning av lämplig kabeldragning

Monteringsrekommendationer

Avståndet mellan modulen och styrenheten bör vara så kort som möjligt; montering inuti styrenhetens hölje rekommenderas

Monteringssätt

Standard DIN-skena TS-35 (modulbredd 17mm), hölje anpassat för seriell montering

Driftsförhållanden

Omgivningstemperatur från +5°C till +40°C, relativ luftfuktighet från 10% till 95% utan kondens

Strömförsörjningsparametrar

Nominell spänning från 10V till 15V DC (likström), stabiliserad

Strömförbrukning

Mycket låg strömförbrukning på i genomsnitt 10mA, vilket möjliggör strömförsörjning från styrenhetens linje

Miljöklass

Klass I (intern) enligt standarden EN 50133-1, avsedd för drift i torra utrymmen

Garanti och certifikat

Produkten omfattas av en 36-månaders tillverkargaranti och har en fullständig CE-försäkran om överensstämmelse

Mjukvara och support

MCI-7-enheten, även om det är en hårdvarumodul, spelar en nyckelroll för integriteten hos data som bearbetas av systemmjukvaran Roger RACS 4 och RACS 5. Genom hårdvarubaserad filtrering och anpassning av logiska nivåer i Wiegand-standarden eliminerar modulen transmissionsfel som annars skulle kunna tolkas felaktigt av mjukvaran som sabotageförsök eller obehörig användning av kort. Detta säkerställer en smidig databasdrift och inga falsklarm i övervakningskonsolen. Modulen är helt transparent för protokollet, vilket innebär att den inte kräver firmware-uppdateringar, och dess närvaro inkluderas automatiskt i systemets energibalans av Roger-designmjukvarans belastningskalkylatorer. Tack vare detta får styrenhetens mjukvara en ren, störningsfri ström av bitdata, vilket garanterar 100% effektivitet vid identifiering av användare i systemet.

Innehåll

1x MCI-7-modul

1x Bruksanvisning

Mått, Vikt

Produktmått: 34 x 17 x 85 mm (Dj. x Br. x Hö.)

Förpackningsmått: 40 x 120 x 125 mm (Dj. x Br. x Hö.)

Produktvikt: 16 g

Vikt med förpackning: 56 g
