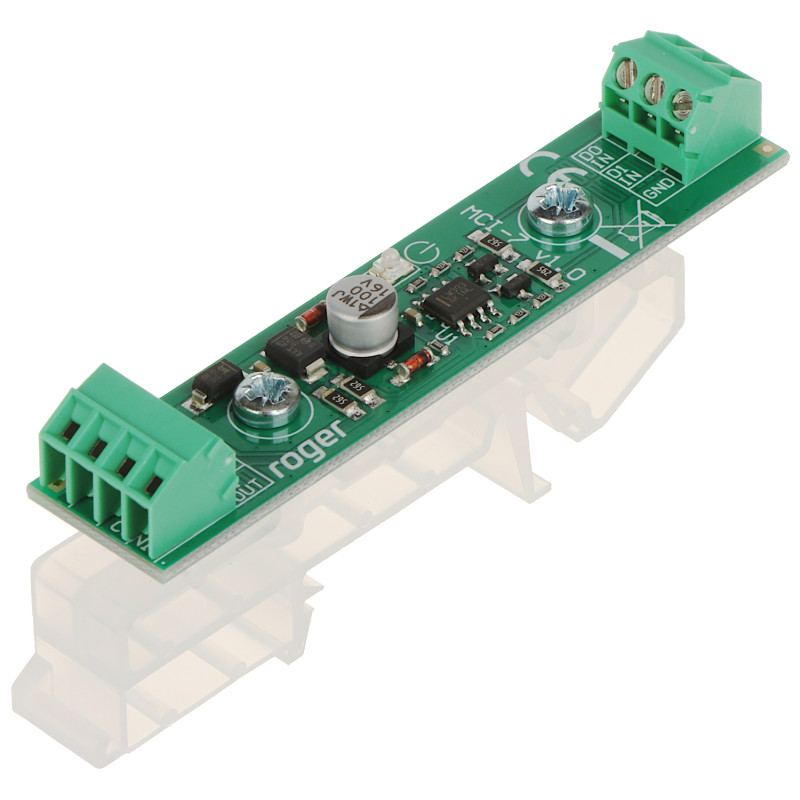

Модуль узгаднення і падзелу інтэрфейсу Wiegand узмацняльнік сігналу кантроль доступу рэйка DIN сепаратар сігналу

Мадэль: ROGER MCI-7

EAN: 6931240010839 SKU: 931010837

• Інтэрфейс падзелу і ўзгаднення для стандарту Wiegand
• Узмацняе і паляпшае стабільнасць перадачы даных
• Уваходы D0 IN, D1 IN з парогам спрацоўвання каля 3.3V
• Выхады D0 OUT, D1 OUT тыпу адкрыты калектар (OC)
• Сігналізацыя стану працы з дапамогай святлодыёдаў LED
• Падтрымка адлегласці да счытвальніка да 150 метраў
• Мантаж на стандартнай рэйцы DIN TS-35
• Шырокі дыяпазон напружання сілкавання 10-15V DC
• Вельмі нізкае спажыванне току (10mA)
• Прадукт польскага вытворцы ROGER

Апісанне

Модуль MCI-7 — гэта перадавое тэхнічнае рашэнне ад вядомага вытворцы сістэм кантролю доступу — кампаніі ROGER. Гэта спецыялізаваны інтэрфейс узгаднення і падзелу, які быў распрацаваны для ліквідацыі праблем, звязаных з неадпаведнасцю электрычных узроўняў або перашкодамі пры перадачы даных у стандарце Wiegand. Гэта прылада незаменная ў сітуацыях, калі мы інтэгруем счытвальнікі і кантролеры розных вытворцаў, дзе стандарты напружання могуць нязначна адрознівацца, выклікаючы памылкі пры счытванні карт або поўную адсутнасць сувязі.

Асноўныя перавагі прадукту:

1. Высокая стабільнасць: Модуль эфектыўна ўзмацняе сігнал, што дазваляе забяспечыць надзейную перадачу даных нават у складаных электрамагнітных умовах.

2. Універсальнасць: Дзякуючы ўваходам з парогам спрацоўвання каля 3.3V і выхадам тыпу адкрыты калектар, MCI-7 з'яўляецца ідэальным мостам, які злучае разнастайныя сістэмы.

3. Лёгкі мантаж: Корпус, прыстасаваны да рэйкі DIN TS-35, значна паскарае мантажныя работы ў размеркавальных шафах.

4. Вялікая дыстанцыя: Магчымасць аддалення счытвальніка ад модуля на адлегласць да 150 метраў дае вялікую свабоду пры праектаванні інсталяцыі.

5. Трываласць: На прадукт распаўсюджваецца 3-гадовая гарантыя вытворцы, што пацвярджае яго высокую якасць выканання.

MCI-7 з'яўляецца прамым пераемнікам папулярнай мадэлі PR-GP-BRD, прапаноўваючы яшчэ лепшыя параметры працы і надзейнасць. Гэта ключавы элемент для прафесійных мантажнікаў сістэм бяспекі, якія цэняць упэўненасць у працы і адсутнасць рэкламацый з боку канчатковых карыстальнікаў. Дзякуючы выкарыстанню LED-сігналізацыі, дыягностыка злучэння адбываецца хутка і інтуітыўна зразумела. Прылада характарызуецца мінімальным спажываннем току, што не стварае значнай нагрузкі на сістэмныя блокі сілкавання.

Спецыфікацыя

Тып прылады

Модуль узгаднення і падзелу інтэрфейсу Wiegand

Прызначэнне

Вырашэнне праблем з неадпаведнасцю ўзроўняў напружання і ўзмацненне сігналу ў сістэмах кантролю доступу

Сумяшчальнасць

Супрацоўнічае з прыладамі маркі ROGER, а таксама счытвальнікамі/кантролерамі іншых вытворцаў, якія падтрымліваюць стандарт Wiegand

Уваходы даных

Два ўваходы (D0 IN, D1 IN) з дакладна падабраным парогам спрацоўвання на ўзроўні каля 3.3V DC

Выхады даных

Два выхады (D0 OUT, D1 OUT) тыпу адкрыты калектар (OC) з максімальнай нагрузказдольнасцю 5mA у нізкім стане

Аптычная сігналізацыя

Убудаваныя святлодыёды LED, якія інфармуюць пра стан працы прылады і паток даных у рэальным часе

Дыяпазон перадачы

Максімальная адлегласць паміж модулем і счытвальнікам складае да 150 метраў пры выкарыстанні адпаведнага кабеля

Мантажныя рэкамендацыі

Адлегласць паміж модулем і кантролерам павінна быць як мага меншай; рэкамендуецца мантаж унутры корпуса кантролера

Спосаб мантажу

Стандартная рэйка DIN TS-35 (шырыня модуля 17 мм), корпус прыстасаваны для паслядоўнага мантажу

Умовы працы

Тэмпература навакольнага асяроддзя ад +5°C да +40°C, адносная вільготнасць ад 10% да 95% без кандэнсацыі вадзяной пары

Параметры сілкавання

Намінальнае напружанне ад 10V да 15V DC (пастаянны ток), стабілізаванае

Спажыванне току

Вельмі нізкае спажыванне току ў сярэднім 10mA, што дазваляе сілкаванне ад лініі кантролера

Экалагічны клас

Клас I (унутраны) паводле стандарту EN 50133-1, прызначаны для працы ў сухіх памяшканнях

Гарантыя і сертыфікаты

Прадукт мае 36-месячную гарантыю вытворцы, мае поўную дэкларацыю адпаведнасці CE

Праграмнае забеспячэнне і абслугоўванне

Прылада MCI-7, хоць і з'яўляецца апаратным модулем, адыгрывае ключавую ролю ў цэласнасці даных, якія апрацоўваюцца праграмным забеспячэннем сістэмы Roger RACS 4 і RACS 5. Праз апаратную фільтрацыю і ўзгадненне лагічных узроўняў стандарту Wiegand, модуль ліквідуе памылкі перадачы, якія маглі б быць памылкова інтэрпрэтаваны праграмным забеспячэннем як спробы сабатажу або несанкцыянаванае выкарыстанне карты. Гэта забяспечвае бесперабойную працу базы даных і адсутнасць ілжывых трывог у кансолі маніторынгу. Модуль цалкам празрысты для пратакола, што азначае, што ён не патрабуе абнаўлення прашыўкі, а яго прысутнасць аўтаматычна ўлічваецца ў энергетычным балансе сістэмы калькулятарамі нагрузкі праграмнага забеспячэння для праектавання Roger. Дзякуючы гэтаму кантролер атрымлівае чысты паток бітавых даных без перашкод, што гарантуе 100% эфектыўнасць ідэнтыфікацыі карыстальнікаў у сістэме.

Змесціва

1x Модуль MCI-7

1x Інструкцыя па эксплуатацыі

Памеры, Вага

Памеры прадукту: 34 x 17 x 85 мм (Глыб. x Шыр. x Выш.)

Памеры ўпакоўкі: 40 x 120 x 125 мм (Глыб. x Шыр. x Выш.)

Вага прадукту: 16 г

Вага з упакоўкай: 56 г
