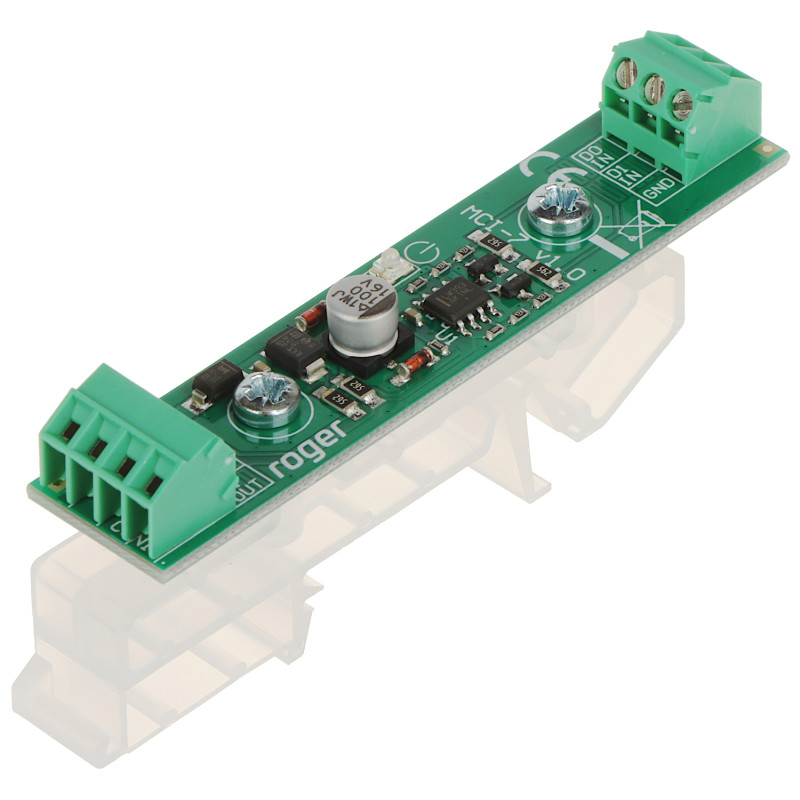

Módulo de adaptação e separação de interface Wiegand amplificador de sinal controlo de acessos calha DIN

Modelo: ROGER MCI-7

EAN: 6931240010839 SKU: 931010837

• Interface de separação e adaptação para o padrão Wiegand
• Amplifica e melhora a estabilidade da transmissão de dados
• Entradas D0 IN, D1 IN com limiar de disparo de aprox. 3.3V
• Saídas D0 OUT, D1 OUT do tipo coletor aberto (OC)
• Sinalização do estado de funcionamento através de LEDs
• Suporte para distâncias até ao leitor de até 150 metros
• Montagem em calha DIN TS-35 padrão
• Ampla gama de tensão de alimentação 10-15V DC
• Consumo de corrente muito baixo (10mA)
• Produto do fabricante polaco ROGER

Descrição

O módulo MCI-7 é uma solução técnica avançada do renomado fabricante de sistemas de controlo de acessos – a empresa ROGER. É uma interface especializada de adaptação e separação, concebida para eliminar problemas resultantes de incompatibilidades de níveis elétricos ou interferências na transmissão de dados no padrão Wiegand. Este dispositivo é indispensável em situações onde integramos leitores e controladores de diferentes fabricantes, onde os padrões de tensão podem variar ligeiramente, causando erros na leitura de cartões ou a falta total de comunicação.

Principais vantagens do produto:

1. Alta estabilidade: O módulo amplifica eficazmente o sinal, o que permite uma transmissão de dados segura mesmo em condições eletromagnéticas difíceis.

2. Universalidade: Graças às entradas com limiar de disparo de aprox. 3.3V e saídas do tipo coletor aberto, o MCI-7 constitui uma ponte ideal que liga diversos sistemas.

3. Montagem fácil: A caixa adaptada para calha DIN TS-35 acelera significativamente os trabalhos de instalação em armários de controlo.

4. Longa distância: A possibilidade de afastar o leitor do módulo até 150 metros oferece grande liberdade no projeto da instalação.

5. Durabilidade: O produto está coberto por uma garantia de 3 anos do fabricante, o que confirma a sua alta qualidade de fabrico.

O MCI-7 é o sucessor direto do popular modelo PR-GP-BRD, oferecendo parâmetros de funcionamento e fiabilidade ainda melhores. É um elemento chave para instaladores profissionais de sistemas de segurança que valorizam a certeza de funcionamento e a ausência de reclamações por parte dos utilizadores finais. Graças à utilização de sinalização LED, o diagnóstico da ligação é rápido e intuitivo. O dispositivo caracteriza-se por um consumo de corrente mínimo, que não sobrecarrega significativamente as fontes de alimentação do sistema.

Especificação

Tipo de dispositivo

Módulo de adaptação e separação da interface Wiegand

Finalidade

Resolução de problemas de incompatibilidade de níveis de tensão e amplificação de sinal em sistemas de controlo de acessos

Compatibilidade

Funciona com dispositivos da marca ROGER e leitores/controladores de outros fabricantes que suportam o padrão Wiegand

Entradas de dados

Duas entradas (D0 IN, D1 IN) com limiar de disparo precisamente selecionado de cerca de 3.3V DC

Saídas de dados

Duas saídas (D0 OUT, D1 OUT) do tipo coletor aberto (OC) com capacidade de carga máxima de 5mA em estado baixo

Sinalização ótica

LEDs integrados que informam sobre o estado de funcionamento do dispositivo e o fluxo de dados em tempo real

Alcance de transmissão

A distância máxima entre o módulo e o leitor é de até 150 metros com a utilização de cablagem adequada

Recomendações de montagem

A distância entre o módulo e o controlador deve ser a mais curta possível; recomenda-se a montagem dentro da caixa do controlador

Método de montagem

Calha DIN TS-35 padrão (largura do módulo 17mm), caixa adaptada para montagem em série

Condições de funcionamento

Temperatura ambiente de +5°C a +40°C, humidade relativa de 10% a 95% sem condensação de vapor de água

Parâmetros de alimentação

Tensão nominal de 10V a 15V DC (corrente contínua), estabilizada

Consumo de corrente

Consumo de corrente muito baixo, em média 10mA, o que permite a alimentação a partir da linha do controlador

Classe ambiental

Classe I (interior) conforme a norma EN 50133-1, destinada a funcionar em locais secos

Garantia e certificados

Produto coberto por uma garantia de 36 meses do fabricante, possui declaração de conformidade CE completa

Software e suporte

O dispositivo MCI-7, embora seja um módulo de hardware, desempenha um papel fundamental na integridade dos dados processados pelo software de sistema Roger RACS 4 e RACS 5. Através da filtragem de hardware e adaptação dos níveis lógicos do padrão Wiegand, o módulo elimina erros de transmissão que poderiam ser interpretados erroneamente pelo software como tentativas de sabotagem ou uso não autorizado de cartão. Isto garante um funcionamento fluido da base de dados e a ausência de alarmes falsos na consola de monitorização. O módulo é totalmente transparente para o protocolo, o que significa que não requer atualização de firmware, e a sua presença é automaticamente considerada no balanço energético do sistema pelos calculadores de carga do software de projeto Roger. Graças a isto, o software do controlador recebe um fluxo de dados binários limpo e sem interferências, o que garante 100% de eficácia na identificação de utilizadores no sistema.

Conteúdo

1x Módulo MCI-7

1x Manual de instruções

Dimensões, Peso

Dimensões do produto: 34 x 17 x 85 mm (Prof. x Larg. x Alt.)

Dimensões da embalagem: 40 x 120 x 125 mm (Prof. x Larg. x Alt.)

Peso do produto: 16 g

Peso com embalagem: 56 g
