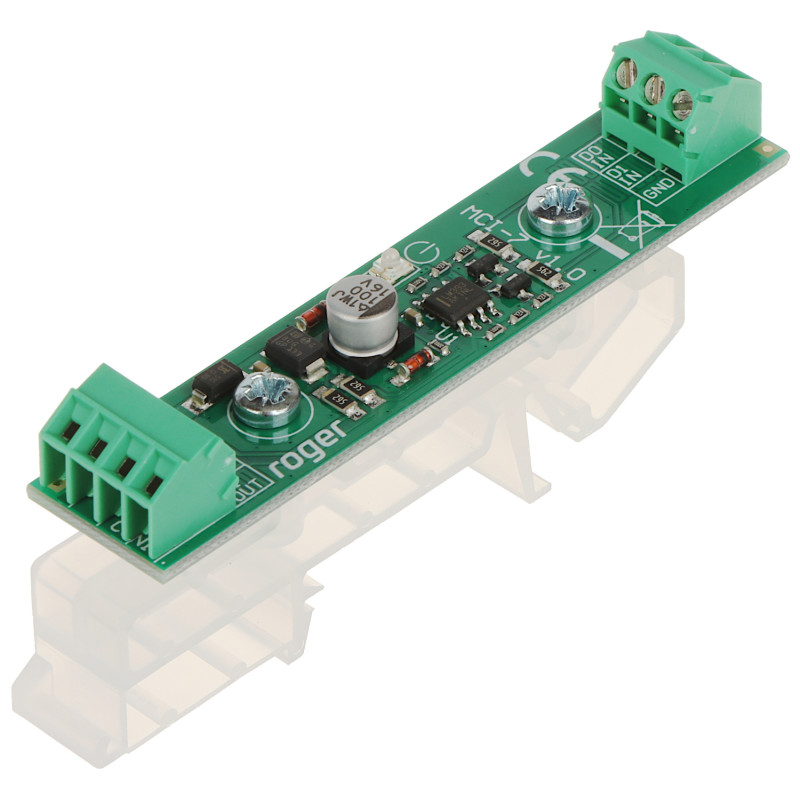

Module d'adaptation et de séparation d'interface Wiegand amplificateur de signal contrôle d'accès rail DIN

Modèle : ROGER MCI-7

EAN : 6931240010839 SKU : 931010837

• Interface de séparation et d'adaptation pour le standard Wiegand
• Amplifie et améliore la stabilité de la transmission de données
• Entrées D0 IN, D1 IN avec seuil de déclenchement d'env. 3,3V
• Sorties D0 OUT, D1 OUT de type collecteur ouvert (OC)
• Signalisation de l'état de fonctionnement par LED
• Prise en charge d'une distance jusqu'au lecteur de 150 mètres
• Montage sur rail DIN standard TS-35
• Large plage de tension d'alimentation 10-15V DC
• Très faible consommation de courant (10mA)
• Produit du fabricant polonais ROGER

Description

Le module MCI-7 est une solution technique avancée du fabricant renommé de systèmes de contrôle d'accès, la société ROGER. Il s'agit d'une interface spécialisée d'adaptation et de séparation, conçue pour éliminer les problèmes résultant de l'incompatibilité des niveaux électriques ou des interférences dans la transmission de données au standard Wiegand. Cet appareil est indispensable lorsque l'on intègre des lecteurs et des contrôleurs de différents fabricants, où les standards de tension peuvent varier légèrement, provoquant des erreurs de lecture de cartes ou une absence totale de communication.

Principaux avantages du produit :

1. Haute stabilité : Le module amplifie efficacement le signal, ce qui permet une transmission de données fiable même dans des conditions électromagnétiques difficiles.

2. Universalité : Grâce aux entrées avec un seuil de déclenchement d'environ 3,3V et aux sorties de type collecteur ouvert, le MCI-7 constitue un pont idéal reliant divers systèmes.

3. Montage facile : Le boîtier adapté au rail DIN TS-35 accélère considérablement les travaux d'installation dans les armoires de commande.

4. Longue distance : La possibilité d'éloigner le lecteur du module jusqu'à 150 mètres offre une grande liberté dans la conception de l'installation.

5. Durabilité : Le produit est couvert par une garantie constructeur de 3 ans, ce qui confirme sa haute qualité de fabrication.

Le MCI-7 est le successeur direct du modèle populaire PR-GP-BRD, offrant des paramètres de fonctionnement et une fiabilité encore meilleurs. C'est un élément clé pour les installateurs professionnels de systèmes de sécurité qui apprécient la fiabilité de fonctionnement et l'absence de réclamations de la part des utilisateurs finaux. Grâce à l'utilisation de la signalisation LED, le diagnostic de connexion est rapide et intuitif. L'appareil se caractérise par une consommation de courant minimale, ce qui ne surcharge pas significativement les alimentations système.

Spécifications

Type d'appareil

Module d'adaptation et de séparation d'interface Wiegand

Destination

Résolution des problèmes d'incompatibilité des niveaux de tension et amplification du signal dans les systèmes de contrôle d'accès

Compatibilité

Fonctionne avec les appareils de la marque ROGER ainsi que les lecteurs/contrôleurs d'autres fabricants prenant en charge le standard Wiegand

Entrées de données

Deux entrées (D0 IN, D1 IN) avec un seuil de déclenchement précisément sélectionné d'environ 3,3V DC

Sorties de données

Deux sorties (D0 OUT, D1 OUT) de type collecteur ouvert (OC) avec une capacité de charge maximale de 5mA à l'état bas

Signalisation optique

LED intégrées informant sur l'état de fonctionnement de l'appareil et le flux de données en temps réel

Portée de transmission

La distance maximale entre le module et le lecteur est de 150 mètres avec un câblage approprié

Recommandations de montage

La distance entre le module et le contrôleur doit être aussi courte que possible ; il est recommandé de l'installer à l'intérieur du boîtier du contrôleur

Méthode de montage

Rail DIN standard TS-35 (largeur du module 17mm), boîtier adapté au montage en série

Conditions de fonctionnement

Température ambiante de +5°C à +40°C, humidité relative de 10% à 95% sans condensation

Paramètres d'alimentation

Tension nominale de 10V à 15V DC (courant continu), stabilisée

Consommation de courant

Très faible consommation de courant moyenne de 10mA, permettant l'alimentation depuis la ligne du contrôleur

Classe environnementale

Classe I (interne) selon la norme EN 50133-1, destinée à une utilisation dans des locaux secs

Garantie et certificats

Produit couvert par une garantie constructeur de 36 mois, possède une déclaration de conformité CE complète

Logiciel et support

L'appareil MCI-7, bien qu'étant un module matériel, joue un rôle clé dans l'intégrité des données traitées par le logiciel système Roger RACS 4 et RACS 5. Par le filtrage matériel et l'adaptation des niveaux logiques du standard Wiegand, le module élimine les erreurs de transmission qui pourraient être interprétées à tort par le logiciel comme des tentatives de sabotage ou une utilisation non autorisée de la carte. Cela garantit un fonctionnement fluide de la base de données et l'absence de fausses alarmes dans la console de surveillance. Le module est totalement transparent pour le protocole, ce qui signifie qu'il ne nécessite pas de mise à jour du firmware, et sa présence est automatiquement prise en compte dans le bilan énergétique du système par les calculateurs de charge du logiciel de conception Roger. Ainsi, le logiciel du contrôleur reçoit un flux de données binaires propre et sans interférences, ce qui garantit une efficacité d'identification des utilisateurs de 100% dans le système.

Contenu

1x Module MCI-7

1x Manuel d'utilisation

Dimensions, Poids

Dimensions du produit : 34 x 17 x 85 mm (P x L x H)

Dimensions de l'emballage : 40 x 120 x 125 mm (P x L x H)

Poids du produit : 16 g

Poids avec emballage : 56 g
