Модуль узгодження та розділення інтерфейсу Wiegand підсилювач сигналу контроль доступу DIN-рейка роздільник сигналу

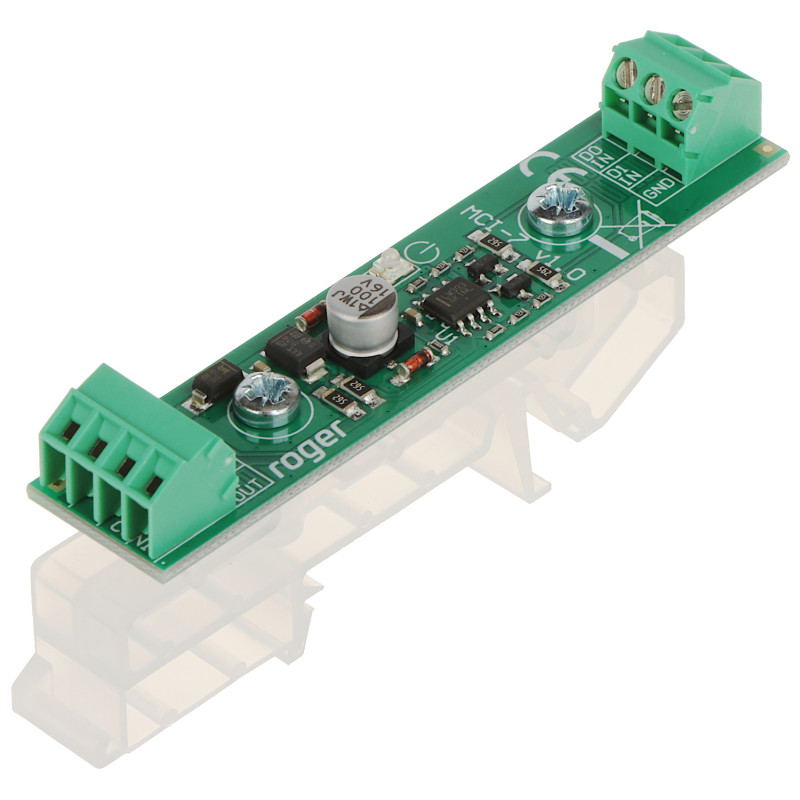

Модель: ROGER MCI-7

EAN: 6931240010839 SKU: 931010837

• Інтерфейс розділення та узгодження для стандарту Wiegand
• Підсилює та покращує стабільність передачі даних
• Входи D0 IN, D1 IN з порогом спрацювання прибл. 3.3В
• Виходи D0 OUT, D1 OUT типу відкритий колектор (OC)
• Сигналізація стану роботи за допомогою світлодіодів
• Підтримка відстані до зчитувача до 150 метрів
• Монтаж на стандартну DIN-рейку TS-35
• Широкий діапазон напруги живлення 10-15В DC
• Дуже низьке споживання струму (10мА)
• Продукт польського виробника ROGER

Опис

Модуль MCI-7 — це передове технічне рішення від відомого виробника систем контролю доступу — компанії ROGER. Це спеціалізований інтерфейс узгодження та розділення, розроблений для усунення проблем, що виникають через невідповідність електричних рівнів або перешкоди при передачі даних у стандарті Wiegand. Цей пристрій є незамінним у ситуаціях, коли інтегруються зчитувачі та контролери різних виробників, де стандарти напруги можуть дещо відрізнятися, що призводить до помилок зчитування карток або повної відсутності зв'язку.

Основні переваги продукту:

1. Висока стабільність: Модуль ефективно підсилює сигнал, що дозволяє забезпечити надійну передачу даних навіть у складних електромагнітних умовах.

2. Універсальність: Завдяки входам з порогом спрацювання прибл. 3.3В та виходам типу відкритий колектор, MCI-7 є ідеальним містком, що з'єднує різноманітні системи.

3. Легкий монтаж: Корпус, адаптований до DIN-рейки TS-35, значно прискорює монтажні роботи в розподільчих шафах.

4. Велика дистанція: Можливість віддалення зчитувача від модуля на відстань до 150 метрів дає велику свободу при проектуванні інсталяції.

5. Довговічність: На продукт надається 3-річна гарантія виробника, що підтверджує його високу якість виконання.

MCI-7 є прямим наступником популярної моделі PR-GP-BRD, пропонуючи ще кращі робочі параметри та надійність. Це ключовий елемент для професійних інсталяторів систем безпеки, які цінують впевненість у роботі та відсутність рекламацій від кінцевих користувачів. Завдяки використанню світлодіодної індикації діагностика з'єднання є швидкою та інтуїтивно зрозумілою. Пристрій характеризується мінімальним споживанням струму, що не створює значного навантаження на системні блоки живлення.

Специфікація

Тип пристрою

Модуль узгодження та розділення інтерфейсу Wiegand

Призначення

Вирішення проблем з невідповідністю рівнів напруги та підсилення сигналу в системах контролю доступу

Сумісність

Співпрацює з пристроями бренду ROGER та зчитувачами/контролерами інших виробників, що підтримують стандарт Wiegand

Входи даних

Два входи (D0 IN, D1 IN) з точно підібраним порогом спрацювання на рівні близько 3.3В DC

Виходи даних

Два виходи (D0 OUT, D1 OUT) типу відкритий колектор (OC) з максимальною навантажувальною здатністю 5мА у низькому стані

Оптична сигналізація

Вбудовані світлодіоди, що інформують про стан роботи пристрою та потік даних у реальному часі

Дальність передачі

Максимальна відстань між модулем та зчитувачем становить до 150 метрів при використанні відповідного кабелю

Рекомендації щодо монтажу

Відстань між модулем та контролером повинна бути якомога коротшою; рекомендується монтаж всередині корпусу контролера

Спосіб монтажу

Стандартна DIN-рейка TS-35 (ширина модуля 17 мм), корпус адаптований для послідовного монтажу

Умови роботи

Температура навколишнього середовища від +5°C до +40°C, відносна вологість від 10% до 95% без конденсації водяної пари

Параметри живлення

Номінальна напруга від 10В до 15В DC (постійний струм), стабілізована

Споживання струму

Дуже низьке споживання струму в середньому 10мА, що дозволяє живлення від лінії контролера

Клас середовища

Клас I (внутрішній) згідно зі стандартом EN 50133-1, призначений для роботи в сухих приміщеннях

Гарантія та сертифікати

Продукт має 36-місячну гарантію виробника, має повну декларацію відповідності CE

Програмне забезпечення та обслуговування

Пристрій MCI-7, хоча і є апаратним модулем, відіграє ключову роль у цілісності даних, що обробляються системним програмним забезпеченням Roger RACS 4 та RACS 5. Завдяки апаратній фільтрації та узгодженню логічних рівнів стандарту Wiegand, модуль усуває помилки передачі, які могли б бути помилково інтерпретовані програмним забезпеченням як спроби саботажу або неавторизоване використання картки. Це забезпечує плавну роботу бази даних та відсутність хибних тривог у консолі моніторингу. Модуль є повністю прозорим для протоколу, що означає, що він не потребує оновлення прошивки, а його наявність автоматично враховується в енергетичному балансі системи калькуляторами навантаження програмного забезпечення для проектування Roger. Завдяки цьому програмне забезпечення контролера отримує чистий, позбавлений перешкод потік бітових даних, що гарантує 100% ефективність ідентифікації користувачів у системі.

Вміст

1x Модуль MCI-7

1x Інструкція з експлуатації

Розміри, Вага

Розміри продукту: 34 x 17 x 85 мм (Гл. x Шир. x Вис.)

Розміри упаковки: 40 x 120 x 125 мм (Гл. x Шир. x Вис.)

Вага продукту: 16 г

Вага з упаковкою: 56 г

Для завантаження

• Декларація CE
• ВІДПОВІДНІСТЬ БЕЗПЕКИ
