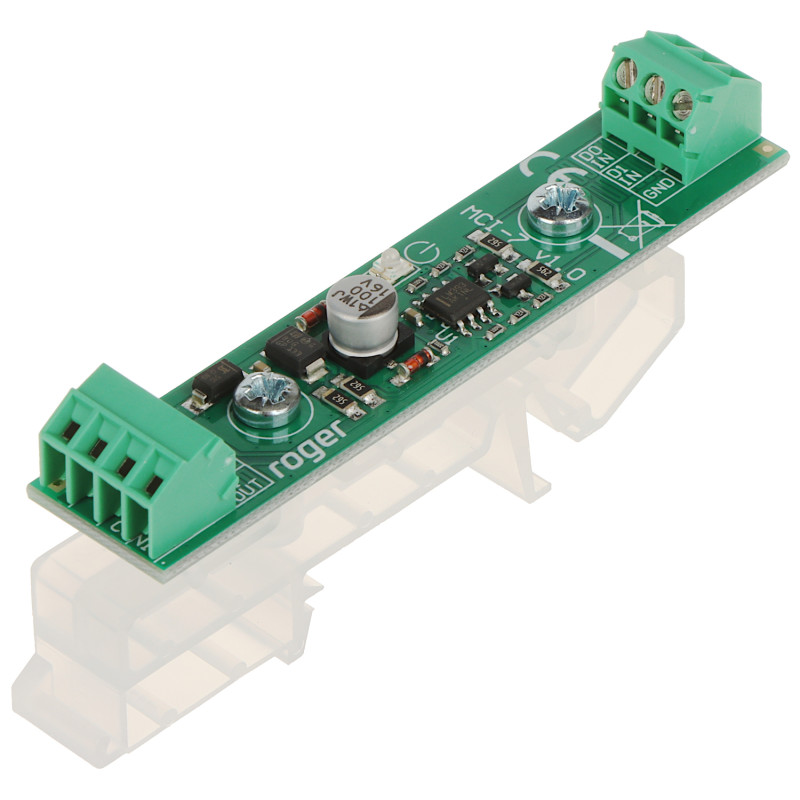

Modul de adaptare și separare interfață Wiegand amplificator semnal control acces șină DIN separator semnal

Model: ROGER MCI-7

EAN: 6931240010839 SKU: 931010837

• Interfață de separare și adaptare pentru standardul Wiegand
• Amplifică și îmbunătățește stabilitatea transmisiei de date
• Intrări D0 IN, D1 IN cu prag de declanșare de aprox. 3.3V
• Ieșiri D0 OUT, D1 OUT de tip colector deschis (OC)
• Semnalizarea stării de funcționare prin diode LED
• Suportă distanțe până la cititor de până la 150 metri
• Montaj pe șină DIN standard TS-35
• Gamă largă de tensiune de alimentare 10-15V DC
• Consum de curent foarte redus (10mA)
• Produs al producătorului polonez ROGER

Descriere

Modulul MCI-7 este o soluție tehnică avansată de la un producător renumit de sisteme de control acces – compania ROGER. Este o interfață specializată de adaptare și separare, concepută pentru a elimina problemele rezultate din incompatibilitatea nivelurilor electrice sau interferențele în transmisia de date în standardul Wiegand. Acest dispozitiv este indispensabil în situațiile în care integrăm cititoare și controlere de la diferiți producători, unde standardele de tensiune pot diferi ușor, cauzând erori la citirea cardurilor sau lipsa totală a comunicării.

Principalele avantaje ale produsului:

1. Stabilitate ridicată: Modulul amplifică eficient semnalul, ceea ce permite o transmisie sigură a datelor chiar și în condiții electromagnetice dificile.

2. Universalitate: Datorită intrărilor cu prag de declanșare de aprox. 3.3V și ieșirilor de tip colector deschis, MCI-7 reprezintă o punte ideală care conectează sisteme diverse.

3. Montaj ușor: Carcasa adaptată pentru șină DIN TS-35 accelerează semnificativ lucrările de instalare în tablourile de comandă.

4. Distanță lungă: Posibilitatea de a plasa cititorul la o distanță de până la 150 de metri de modul oferă o mare libertate în proiectarea instalației.

5. Durabilitate: Produsul beneficiază de o garanție de 3 ani din partea producătorului, ceea ce confirmă calitatea înaltă a execuției.

MCI-7 este succesorul direct al popularului model PR-GP-BRD, oferind parametri de funcționare și fiabilitate și mai buni. Este un element cheie pentru instalatorii profesioniști de sisteme de securitate care apreciază siguranța funcționării și absența reclamațiilor din partea utilizatorilor finali. Datorită utilizării semnalizării LED, diagnosticarea conexiunii este rapidă și intuitivă. Dispozitivul se caracterizează printr-un consum minim de curent, care nu încarcă semnificativ sursele de alimentare ale sistemului.

Specificații

Tip dispozitiv

Modul de adaptare și separare interfață Wiegand

Destinație

Rezolvarea problemelor de incompatibilitate a nivelurilor de tensiune și amplificarea semnalului în sistemele de control acces

Compatibilitate

Colaborează cu dispozitivele marca ROGER și cititoarele/controlerele altor producători care suportă standardul Wiegand

Intrări de date

Două intrări (D0 IN, D1 IN) cu prag de declanșare selectat precis la nivelul de aproximativ 3.3V DC

Ieșiri de date

Două ieșiri (D0 OUT, D1 OUT) de tip colector deschis (OC) cu o sarcină maximă de 5mA în stare joasă

Semnalizare optică

Diode LED încorporate care informează despre starea de funcționare a dispozitivului și fluxul de date în timp real

Raza de transmisie

Distanța maximă între modul și cititor este de până la 150 de metri, utilizând cablajul corespunzător

Recomandări de montaj

Distanța dintre modul și controler trebuie să fie cât mai scurtă posibil; se recomandă montarea în interiorul carcasei controlerului

Mod de montaj

Șină DIN standard TS-35 (lățimea modulului 17mm), carcasă adaptată pentru montaj în serie

Condiții de lucru

Temperatura ambiantă de la +5°C la +40°C, umiditate relativă de la 10% la 95% fără condensarea vaporilor de apă

Parametri de alimentare

Tensiune nominală de la 10V la 15V DC (curent continuu), stabilizată

Consum de curent

Consum de curent foarte redus, în medie de 10mA, ceea ce permite alimentarea de la linia controlerului

Clasa de mediu

Clasa I (internă) conform normei EN 50133-1, destinată utilizării în încăperi uscate

Garanție și certificate

Produsul beneficiază de o garanție de 36 de luni din partea producătorului și deține o declarație de conformitate CE completă

Software și suport

Dispozitivul MCI-7, deși este un modul hardware, joacă un rol cheie în integritatea datelor procesate de software-ul de sistem Roger RACS 4 și RACS 5. Prin filtrarea hardware și adaptarea nivelurilor logice ale standardului Wiegand, modulul elimină erorile de transmisie care ar putea fi interpretate eronat de software ca tentative de sabotaj sau utilizare neautorizată a cardului. Acest lucru asigură o funcționare fluidă a bazei de date și absența alarmelor false în consola de monitorizare. Modulul este complet transparent pentru protocol, ceea ce înseamnă că nu necesită actualizări de firmware, iar prezența sa este luată în calcul automat în bilanțul energetic al sistemului de către calculatoarele de sarcină ale software-ului de proiectare Roger. Datorită acestui fapt, software-ul controlerului primește un flux de date bit pur, fără interferențe, ceea ce garantează o eficiență de 100% în identificarea utilizatorilor în sistem.

Conținut

1x Modul MCI-7

1x Manual de utilizare

Dimensiuni, Greutate

Dimensiuni produs: 34 x 17 x 85 mm (Adânc. x Lăț. x Înălț.)

Dimensiuni ambalaj: 40 x 120 x 125 mm (Adânc. x Lăț. x Înălț.)

Greutate produs: 16 g

Greutate cu ambalaj: 56 g
