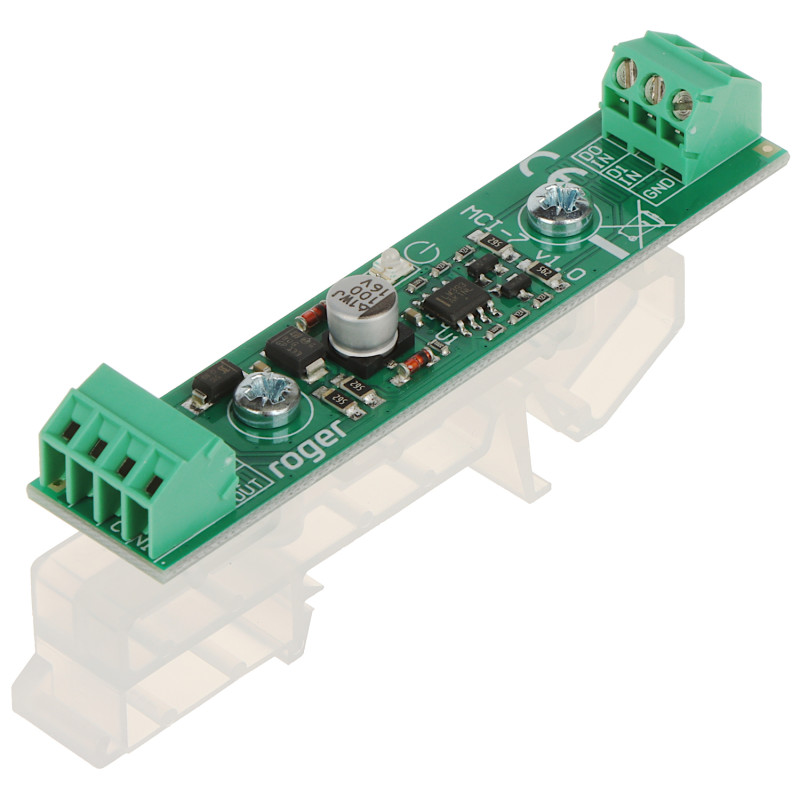

Модул за съгласуване и разделяне на Wiegand интерфейс усилвател на сигнала контрол на достъпа DIN шина сигнален изолатор

Модел: ROGER MCI-7

EAN: 6931240010839 SKU: 931010837

• Интерфейс за разделяне и съгласуване за стандарта Wiegand
• Усилва и подобрява стабилността на предаване на данни
• Входове D0 IN, D1 IN с праг на задействане прибл. 3.3V
• Изходи D0 OUT, D1 OUT тип отворен колектор (OC)
• Сигнализация за работно състояние чрез LED диоди
• Поддръжка на разстояние до четеца до 150 метра
• Монтаж на стандартна DIN шина TS-35
• Широк диапазон на захранващо напрежение 10-15V DC
• Много ниска консумация на ток (10mA)
• Продукт на полския производител ROGER

Описание

Модулът MCI-7 е усъвършенствано техническо решение от реномирания производител на системи за контрол на достъпа – фирма ROGER. Това е специализиран интерфейс за съгласуване и разделяне, който е проектиран да елиминира проблемите, произтичащи от несъответствие на електрическите нива или смущения при предаването на данни по стандарта Wiegand. Това устройство е незаменимо в ситуации, когато интегрираме четци и контролери от различни производители, където стандартите за напрежение могат леко да се различават, причинявайки грешки при четене на карти или пълна липса на комуникация.

Основни предимства на продукта:

1. Висока стабилност: Модулът ефективно усилва сигнала, което позволява надеждно предаване на данни дори в трудни електромагнитни условия.

2. Универсалност: Благодарение на входовете с праг на задействане от прибл. 3.3V и изходите тип отворен колектор, MCI-7 представлява идеален мост, свързващ разнообразни системи.

3. Лесен монтаж: Корпусът, адаптиран за DIN шина TS-35, значително ускорява монтажните работи в контролните табла.

4. Дълго разстояние: Възможността за отдалечаване на четеца от модула до 150 метра дава голяма свобода при проектирането на инсталацията.

5. Издръжливост: Продуктът е с 3-годишна гаранция от производителя, което потвърждава високото му качество на изработка.

MCI-7 е директен наследник на популярния модел PR-GP-BRD, предлагащ още по-добри работни параметри и надеждност. Това е ключов елемент за професионалните инсталатори на системи за сигурност, които ценят надеждността на работа и липсата на рекламации от крайните потребители. Благодарение на използването на LED сигнализация, диагностиката на връзката е бърза и интуитивна. Устройството се характеризира с минимална консумация на ток, което не натоварва значително системните захранвания.

Спецификация

Тип устройство

Модул за съгласуване и разделяне на Wiegand интерфейс

Предназначение

Решаване на проблеми с несъответствие на нивата на напрежение и усилване на сигнала в системи за контрол на достъпа

Съвместимост

Работи с устройства на марката ROGER и четци/контролери на други производители, поддържащи стандарта Wiegand

Входове за данни

Два входа (D0 IN, D1 IN) с прецизно подбран праг на задействане на ниво около 3.3V DC

Изходи за данни

Два изхода (D0 OUT, D1 OUT) тип отворен колектор (OC) с максимален капацитет на натоварване 5mA в ниско състояние

Оптична сигнализация

Вградени LED диоди, информиращи за работното състояние на устройството и потока от данни в реално време

Обхват на предаване

Максималното разстояние между модула и четеца е до 150 метра при използване на подходящо окабеляване

Препоръки за монтаж

Разстоянието между модула и контролера трябва да бъде възможно най-кратко; препоръчва се монтаж вътре в корпуса на контролера

Начин на монтаж

Стандартна DIN шина TS-35 (ширина на модула 17 мм), корпус, адаптиран за сериен монтаж

Условия на работа

Температура на околната среда от +5°C до +40°C, относителна влажност от 10% до 95% без кондензация на водни пари

Параметри на захранването

Номинално напрежение от 10V до 15V DC (постоянен ток), стабилизирано

Консумация на ток

Много ниска консумация на ток средно 10mA, което позволява захранване от линията на контролера

Екологичен клас

Клас I (вътрешен) съгласно стандарт EN 50133-1, предназначен за работа в сухи помещения

Гаранция и сертификати

Продуктът е с 36-месечна гаранция от производителя и притежава пълна декларация за съответствие CE

Софтуер и поддръжка

Устройството MCI-7, въпреки че е хардуерен модул, играе ключова роля в целостта на данните, обработвани от системния софтуер Roger RACS 4 и RACS 5. Чрез хардуерно филтриране и съгласуване на логическите нива на стандарта Wiegand, модулът елиминира грешките при предаване, които биха могли да бъдат погрешно интерпретирани от софтуера като опити за саботаж или неоторизирано използване на карта. Това осигурява гладка работа на базата данни и липса на фалшиви аларми в конзолата за мониторинг. Модулът е напълно прозрачен за протокола, което означава, че не изисква актуализация на фърмуера, а присъствието му автоматично се отчита в енергийния баланс на системата от калкулаторите за натоварване на софтуера за проектиране Roger. Благодарение на това софтуерът на контролера получава чист, без смущения поток от битови данни, което гарантира 100% ефективност при идентифицирането на потребителите в системата.

Съдържание

1x Модул MCI-7

1x Ръководство за потребителя

Размери, Тегло

Размери на продукта: 34 x 17 x 85 мм (Дълб. x Шир. x Вис.)

Размери на опаковката: 40 x 120 x 125 мм (Дълб. x Шир. x Вис.)

Тегло на продукта: 16 г

Тегло с опаковката: 56 г

За изтегляне

• CE декларация
• СЪОТВЕТСТВИЕ ПО БЕЗОПАСНОСТ
