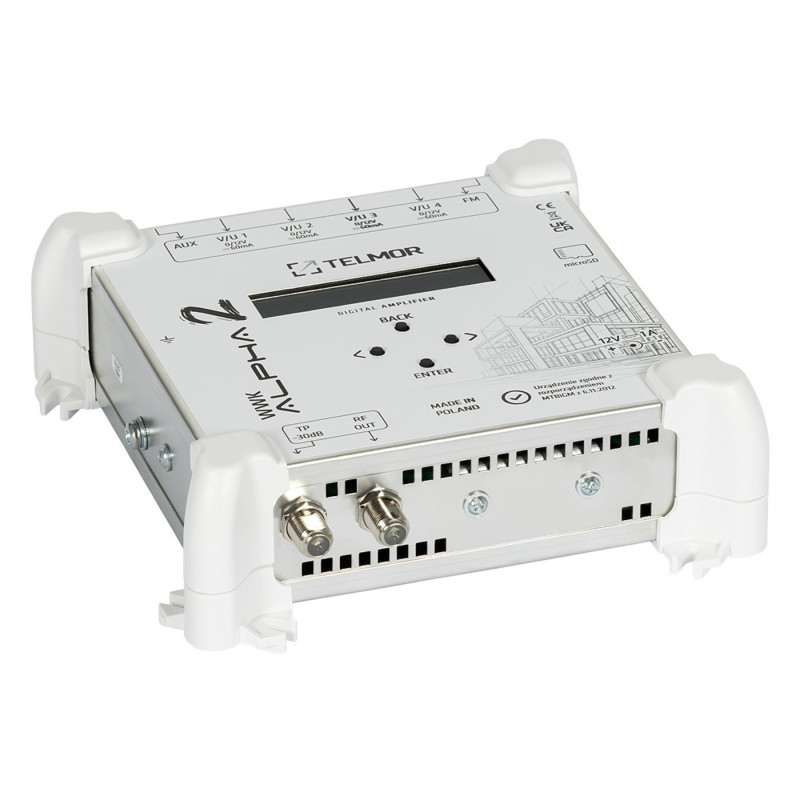

Amplificatore digitale multicanale multibanda DVB-T/T2 VHF UHF FM DAB con filtro LTE/5G

Modello: TELMOR WWK-ALPHA-2

EAN: 6931240044025 SKU: 931044024

• Compatibilità con DVB-T, DVB-T2, DAB
• Elaborazione digitale dei segnali (DSP)
• Filtro LTE / 5G integrato
• Controllo automatico del guadagno (AGC)
• Regolazione individuale dei livelli di uscita
• Ampio display LCD leggibile
• Porta AUX per il collegamento di un modulatore o di una centrale di testa
• Punto di test -30dB

Descrizione

WWK-ALPHA-2 è un amplificatore digitale multibanda avanzato progettato per installazioni d'antenna professionali di tipo SMATV e sistemi individuali complessi. Il dispositivo rappresenta un elemento chiave dell'infrastruttura televisiva, consentendo un'elaborazione precisa e selettiva dei segnali DVB-T/T2 nelle bande VHF e UHF. Grazie all'utilizzo di una moderna piattaforma DSP, l'amplificatore offre all'utente una serie di vantaggi, come la possibilità di integrare segnali DAB e FM, nonché la flessibilità di lavorare con modulatori esterni e centrali di testa tramite un ingresso AUX dedicato. Il vantaggio principale del dispositivo è la regolazione precisa del livello di ciascun multiplex, che consente un bilanciamento ideale del segnale nell'intera installazione. La funzione di conversione di canale all'interno della banda e il controllo automatico del guadagno (AGC) garantiscono la stabilità della ricezione anche in condizioni di segnale difficili. L'amplificatore è caratterizzato da un'elevata resistenza alla distorsione di intermodulazione, che si traduce in un'immagine nitida e chiara. Un ulteriore vantaggio è il filtro LTE 700 / LTE 800 avanzato integrato, incluso uno speciale filtro SAW per la banda 700, che elimina efficacemente le interferenze provenienti dalle reti cellulari LTE/5G. Il dispositivo è intuitivo da usare grazie all'ampio display LCD e ai pulsanti di accesso rapido, che riducono significativamente il tempo di configurazione dell'installazione.

Specifica

Gamma di frequenza

87.5 MHz ... 108 MHz (FM), 174 MHz ... 230 MHz (VHF), 470 MHz ... 862 MHz (UHF), 47 MHz ... 862 MHz (AUX)

Numero di ingressi/uscite

6 ingressi / 1 uscita + 1 uscita di test (-30dB)

Alimentazione preamplificatori

12V DC: 60mA per ingresso, 240mA totali

Livello massimo di uscita

118 dBµV (FM/DAB/VHF/UHF)

Selettività

> 35 dB

Separazione tra gli ingressi

> 30 dB

Livello minimo di ingresso

35 dBµV

Software e interfaccia

Il dispositivo dispone di un sistema di gestione integrato basato su piattaforma DSP, gestito tramite il display LCD integrato e i pulsanti di accesso rapido. Il software consente la configurazione completa dei parametri di guadagno per ogni multiplex separatamente, il che permette un livellamento preciso dei segnali nell'installazione. Il sistema supporta la funzione di scansione automatica dei canali, che accelera significativamente il processo di avvio dell'installazione. Il software gestisce anche l'alimentazione intelligente dei preamplificatori d'antenna, monitorando il consumo di corrente e proteggendo l'installazione dal sovraccarico. L'interfaccia utente è progettata in modo chiaro, consentendo una rapida visualizzazione dei parametri operativi, come il livello del segnale, la frequenza e lo stato dei filtri LTE/5G. Grazie all'elaborazione digitale dei segnali, il software garantisce un'elevata stabilità operativa e resistenza alle interferenze, offrendo funzioni diagnostiche avanzate necessarie nei sistemi SMATV professionali.

Alimentazione

12V DC / 1A (alimentatore incluso)

Consumo energetico

12W (max)

Temperatura di esercizio

-10 °C ... 60 °C

Garanzia

2 anni

Contenuto

1x Amplificatore WWK-ALPHA-2

1x Alimentatore 12V/1A

Dimensioni, Peso

Dimensioni prodotto: 55 x 170 x 150 mm (Prof. x Largh. x Alt.)

Dimensioni imballaggio: 65 x 255 x 170 mm (Prof. x Largh. x Alt.)

Peso prodotto: 520 g

Peso con imballaggio: 765 g
