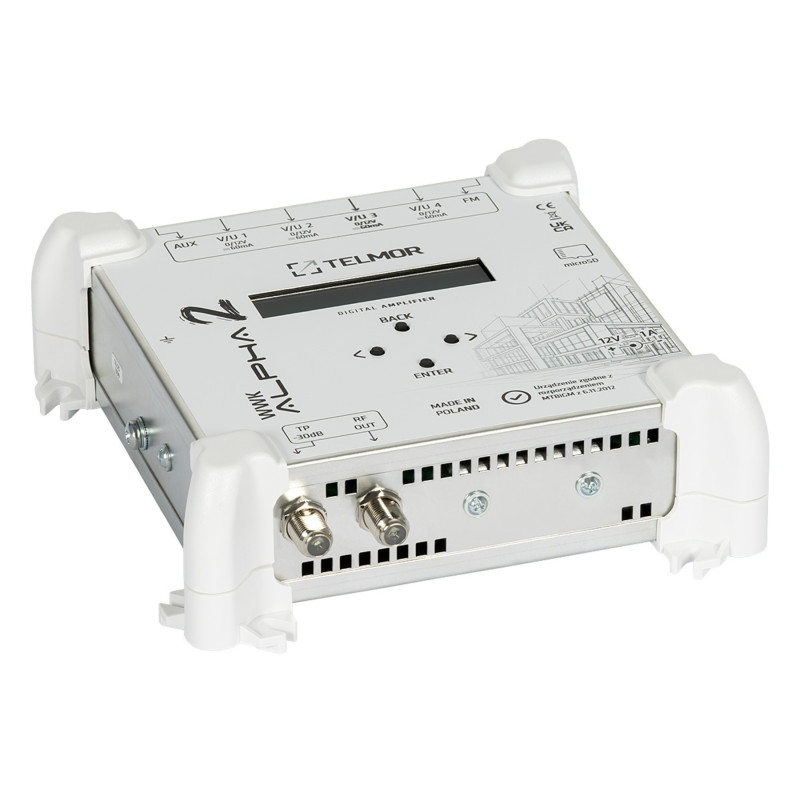

Amplificateur de canal numérique multibande DVB-T/T2 VHF UHF FM DAB avec filtre LTE/5G

Modèle : TELMOR WWK-ALPHA-2

EAN : 6931240044025 SKU : 931044024

• Conformité DVB-T, DVB-T2, DAB
• Traitement numérique du signal (DSP)
• Filtre LTE / 5G intégré
• Contrôle automatique du gain (AGC)
• Réglage individuel des niveaux de sortie
• Grand écran LCD lisible
• Port AUX pour connecter un modulateur ou une station de tête
• Point de test -30dB

Description

Le WWK-ALPHA-2 est un amplificateur multibande numérique avancé conçu pour les installations d'antennes professionnelles de type SMATV et les systèmes individuels étendus. L'appareil constitue un élément clé de l'infrastructure télévisuelle, permettant un traitement précis et sélectif des signaux DVB-T/T2 dans les bandes VHF et UHF. Grâce à l'utilisation d'une plateforme DSP moderne, l'amplificateur offre à l'utilisateur une série d'avantages, tels que la possibilité d'intégrer des signaux DAB et FM, ainsi qu'une flexibilité de travail avec des modulateurs externes et des stations de tête via une entrée AUX dédiée. L'avantage principal de l'appareil est le réglage précis du niveau de chaque multiplex, ce qui permet un équilibrage idéal du signal dans toute l'installation. La fonction de conversion de canal au sein de la bande et le contrôle automatique du gain (AGC) garantissent la stabilité de la réception même dans des conditions de signal difficiles. L'amplificateur se caractérise par une haute résistance aux distorsions d'intermodulation, ce qui se traduit par une image nette et claire. Un atout supplémentaire est le filtre LTE 700 / LTE 800 avancé intégré, incluant un filtre SAW spécialisé pour la bande 700, qui élimine efficacement les interférences provenant des réseaux mobiles LTE/5G. L'appareil est intuitif à utiliser grâce à son grand écran LCD et ses boutons d'accès rapide, ce qui réduit considérablement le temps de configuration de l'installation.

Spécifications

Plage de fréquences

87,5 MHz ... 108 MHz (FM), 174 MHz ... 230 MHz (VHF), 470 MHz ... 862 MHz (UHF), 47 MHz ... 862 MHz (AUX)

Nombre d'entrées/sorties

6 entrées / 1 sortie + 1 sortie de test (-30dB)

Alimentation des préamplificateurs

12V DC : 60mA par entrée, 240mA au total

Niveau de sortie maximal

118 dBµV (FM/DAB/VHF/UHF)

Sélectivité

> 35 dB

Séparation entre les entrées

> 30 dB

Niveau d'entrée minimal

35 dBµV

Logiciel et interface

L'appareil dispose d'un système de gestion intégré basé sur une plateforme DSP, exploité via l'écran LCD intégré et des boutons d'accès rapide. Le logiciel permet une configuration complète des paramètres de gain pour chaque multiplex individuellement, ce qui permet un alignement précis des niveaux de signal dans l'installation. Le système prend en charge la fonction de balayage automatique des canaux, ce qui accélère considérablement le processus de mise en service de l'installation. Le logiciel gère également l'alimentation intelligente des préamplificateurs d'antenne, surveillant la consommation de courant et protégeant l'installation contre les surcharges. L'interface utilisateur est conçue de manière lisible, permettant un aperçu rapide des paramètres de fonctionnement, tels que le niveau du signal, la fréquence et l'état des filtres LTE/5G. Grâce au traitement numérique du signal, le logiciel assure une grande stabilité de fonctionnement et une résistance aux interférences, offrant des fonctions de diagnostic avancées nécessaires dans les systèmes SMATV professionnels.

Alimentation

12V DC / 1A (alimentation incluse)

Consommation électrique

12W (max)

Température de fonctionnement

-10 °C ... 60 °C

Garantie

2 ans

Contenu

1x Amplificateur WWK-ALPHA-2

1x Alimentation 12V/1A

Dimensions, Poids

Dimensions du produit : 55 x 170 x 150 mm (Prof. x Larg. x Haut.)

Dimensions de l'emballage : 65 x 255 x 170 mm (Prof. x Larg. x Haut.)

Poids du produit : 520 g

Poids avec emballage : 765 g
