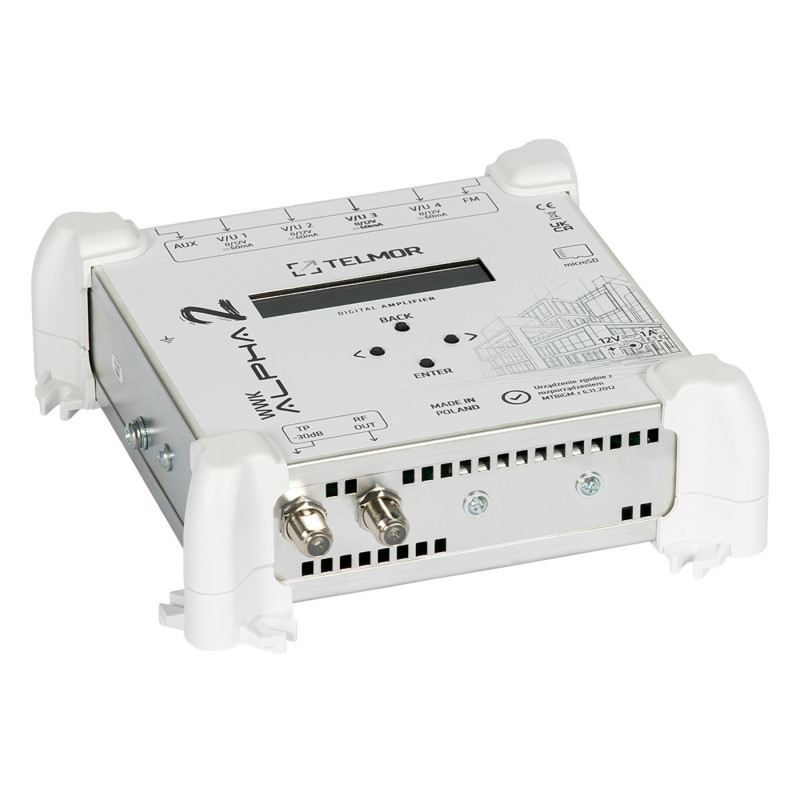

Digitale meerkanaals breedbandversterker DVB-T/T2 VHF UHF FM DAB met LTE/5G-filter

Model: TELMOR WWK-ALPHA-2

EAN: 6931240044025 SKU: 931044024

• Compatibel met DVB-T, DVB-T2, DAB
• Digitale signaalverwerking (DSP)
• Ingebouwd LTE / 5G-filter
• Automatische versterkingsregeling (AGC)
• Individuele regeling van uitgangsniveaus
• Groot, duidelijk LCD-scherm
• AUX-poort voor aansluiting van een modulator of kopstation
• Testpunt -30dB

Beschrijving

De WWK-ALPHA-2 is een geavanceerde, digitale breedbandversterker ontworpen voor professionele SMATV-antenne-installaties en uitgebreide individuele systemen. Het apparaat vormt een cruciaal onderdeel van de televisie-infrastructuur en maakt nauwkeurige en selectieve verwerking van DVB-T/T2-signalen in de VHF- en UHF-banden mogelijk. Dankzij het gebruik van een modern DSP-platform biedt de versterker de gebruiker een reeks voordelen, zoals de mogelijkheid om DAB- en FM-signalen te integreren, evenals flexibiliteit bij het werken met externe modulatoren en kopstations via een speciale AUX-ingang. Het belangrijkste voordeel van het apparaat is de nauwkeurige regeling van het niveau van elke multiplex, wat een perfecte balans van het signaal in de gehele installatie mogelijk maakt. De kanaalconversiefunctie binnen de band en de automatische versterkingsregeling (AGC) garanderen een stabiele ontvangst, zelfs onder moeilijke signaalomstandigheden. De versterker kenmerkt zich door een hoge weerstand tegen intermodulatievervorming, wat resulteert in een helder en scherp beeld. Een bijkomend voordeel is het ingebouwde geavanceerde LTE 700 / LTE 800-filter, inclusief een gespecialiseerd SAW-filter voor de 700-band, dat effectief interferentie van LTE/5G-mobiele netwerken elimineert. Het apparaat is intuïtief in gebruik dankzij het grote LCD-scherm en de sneltoetsen, wat de configuratietijd van de installatie aanzienlijk verkort.

Specificatie

Frequentiebereik

87.5 MHz ... 108 MHz (FM), 174 MHz ... 230 MHz (VHF), 470 MHz ... 862 MHz (UHF), 47 MHz ... 862 MHz (AUX)

Aantal ingangen/uitgangen

6 ingangen / 1 uitgang + 1 testuitgang (-30dB)

Voeding voor voorversterkers

12V DC: 60mA per ingang, 240mA totaal

Maximaal uitgangsniveau

118 dBµV (FM/DAB/VHF/UHF)

Selectiviteit

> 35 dB

Scheiding tussen ingangen

> 30 dB

Minimaal ingangsniveau

35 dBµV

Software en interface

Het apparaat beschikt over een ingebouwd beheersysteem op basis van een DSP-platform, dat wordt bediend via het ingebouwde LCD-scherm en sneltoetsen. De software maakt volledige configuratie van de versterkingsparameters voor elke multiplex afzonderlijk mogelijk, wat een nauwkeurige uitlijning van signaalniveaus in de installatie mogelijk maakt. Het systeem ondersteunt de functie voor automatisch scannen van kanalen, wat het proces van het in bedrijf stellen van de installatie aanzienlijk versnelt. De software beheert ook de intelligente voeding van antenne-voorversterkers, bewaakt het stroomverbruik en beschermt de installatie tegen overbelasting. De gebruikersinterface is overzichtelijk ontworpen, waardoor parameters zoals signaalniveau, frequentie en de status van LTE/5G-filters snel kunnen worden bekeken. Dankzij digitale signaalverwerking zorgt de software voor een hoge werkstabiliteit en weerstand tegen interferentie, en biedt het geavanceerde diagnostische functies die essentieel zijn in professionele SMATV-systemen.

Voeding

12V DC / 1A (voeding inbegrepen)

Stroomverbruik

12W (max)

Bedrijfstemperatuur

-10 °C ... 60 °C

Garantie

2 jaar

Inhoud

1x Versterker WWK-ALPHA-2

1x Voeding 12V/1A

Afmetingen, Gewicht

Productafmetingen: 55 x 170 x 150 mm (D x B x H)

Afmetingen verpakking: 65 x 255 x 170 mm (D x B x H)

Productgewicht: 520 g

Gewicht inclusief verpakking: 765 g
