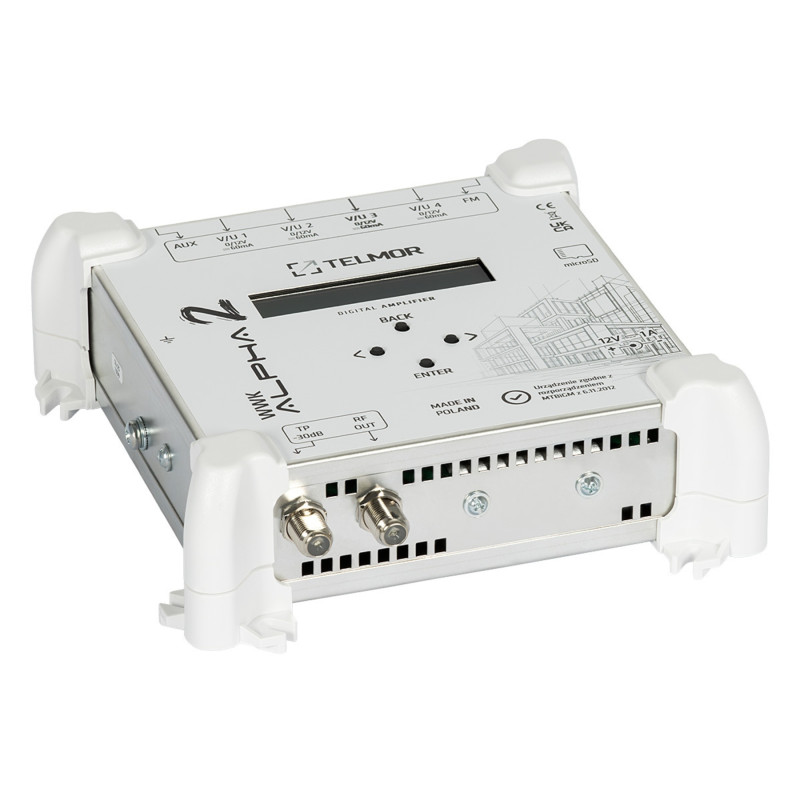

Digital flerbands kanalforsterker DVB-T/T2 VHF UHF FM DAB med LTE/5G-filter

Modell: TELMOR WWK-ALPHA-2

EAN: 6931240044025 SKU: 931044024

• Kompatibilitet med DVB-T, DVB-T2, DAB
• Digital signalbehandling (DSP)
• Innebygd LTE / 5G-filter
• Automatisk forsterkningskontroll (AGC)
• Individuell justering av utgangsnivåer
• Stor, lettlest LCD-skjerm
• AUX-port for tilkobling av modulator eller hodesentral
• Testpunkt -30dB

Beskrivelse

WWK-ALPHA-2 er en avansert, digital flerbandsforsterker designet for profesjonelle SMATV-antenneinstallasjoner og omfattende individuelle systemer. Enheten er en nøkkelkomponent i TV-infrastrukturen, og muliggjør presis og selektiv behandling av DVB-T/T2-signaler i VHF- og UHF-båndene. Takket være bruken av en moderne DSP-plattform tilbyr forsterkeren brukeren en rekke fordeler, som muligheten for å integrere DAB- og FM-signaler, samt fleksibilitet ved arbeid med eksterne modulatorer og hodesentraler via en dedikert AUX-inngang. Hovedfordelen med enheten er presis justering av nivået for hver multipleks, noe som tillater perfekt balansering av signalet i hele installasjonen. Kanalomformingsfunksjonen innenfor båndet og automatisk forsterkningskontroll (AGC) garanterer mottaksstabilitet selv under vanskelige signalforhold. Forsterkeren kjennetegnes av høy motstand mot intermodulasjonsforvrengning, noe som gir et rent og klart bilde. En ekstra fordel er det innebygde avanserte LTE 700 / LTE 800-filteret, inkludert et spesialisert SAW-filter for 700-båndet, som effektivt eliminerer forstyrrelser fra LTE/5G-mobilnettverk. Enheten er intuitiv å betjene takket være en stor LCD-skjerm og hurtigtilgangsknapper, noe som reduserer installasjonstiden betraktelig.

Spesifikasjon

Frekvensområde

87.5 MHz ... 108 MHz (FM), 174 MHz ... 230 MHz (VHF), 470 MHz ... 862 MHz (UHF), 47 MHz ... 862 MHz (AUX)

Antall innganger/utganger

6 innganger / 1 utgang + 1 testutgang (-30dB)

Strømforsyning til forforsterkere

12V DC: 60mA per inngang, 240mA totalt

Maksimalt utgangsnivå

118 dBµV (FM/DAB/VHF/UHF)

Selektivitet

> 35 dB

Separasjon mellom innganger

> 30 dB

Minimum inngangsnivå

35 dBµV

Programvare og grensesnitt

Enheten har et innebygd styringssystem basert på en DSP-plattform, betjent via den innebygde LCD-skjermen og hurtigtilgangsknapper. Programvaren muliggjør full konfigurasjon av forsterkningsparametere for hver multipleks individuelt, noe som tillater presis utjevning av signalnivåer i installasjonen. Systemet støtter funksjonen for automatisk kanalsøk, noe som fremskynder oppstartsprosessen for installasjonen betraktelig. Programvaren styrer også intelligent strømforsyning til antenneforforsterkere, overvåker strømforbruket og beskytter installasjonen mot overbelastning. Brukergrensesnittet er designet på en oversiktlig måte, noe som muliggjør rask visning av driftsparametere som signalnivå, frekvens og status for LTE/5G-filtre. Takket være digital signalbehandling sikrer programvaren høy driftsstabilitet og motstand mot forstyrrelser, og tilbyr avanserte diagnostiske funksjoner som er nødvendige i profesjonelle SMATV-systemer.

Strømforsyning

12V DC / 1A (strømforsyning inkludert)

Strømforbruk

12W (maks)

Driftstemperatur

-10 °C ... 60 °C

Garanti

2 år

Innhold

1x Forsterker WWK-ALPHA-2

1x Strømforsyning 12V/1A

Dimensjoner, Vekt

Produktmål: 55 x 170 x 150 mm (Dybde x Bredde x Høyde)

Emballasjemål: 65 x 255 x 170 mm (Dybde x Bredde x Høyde)

Produktvekt: 520 g

Vekt med emballasje: 765 g

Nedlastinger

• CE Declaration
• SAFETY COMPLIANCE
