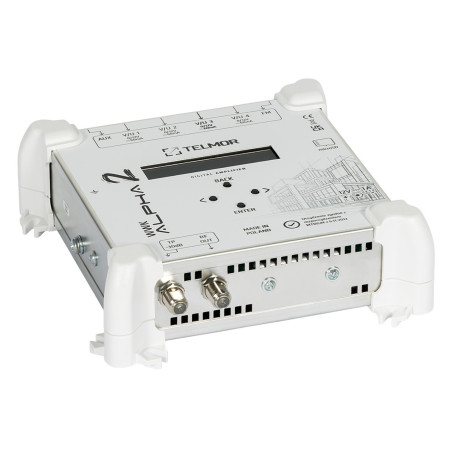

Amplificador de canal digital multibanda DVB-T/T2 VHF UHF FM DAB con filtro LTE/5G

Modelo: TELMOR WWK-ALPHA-2

EAN: 6931240044025 SKU: 931044024

• Compatibilidad con DVB-T, DVB-T2, DAB
• Procesamiento digital de señales (DSP)
• Filtro LTE / 5G integrado
• Control automático de ganancia (AGC)
• Regulación individual de niveles de salida
• Pantalla LCD grande y legible
• Puerto AUX para conectar un modulador o cabecera
• Punto de prueba -30dB

Descripción

WWK-ALPHA-2 es un amplificador multibanda digital avanzado diseñado para instalaciones de antena profesionales tipo SMATV y sistemas individuales complejos. El dispositivo es un elemento clave de la infraestructura de televisión, permitiendo el procesamiento preciso y selectivo de señales DVB-T/T2 en las bandas VHF y UHF. Gracias al uso de una plataforma DSP moderna, el amplificador ofrece al usuario una serie de ventajas, como la posibilidad de integrar señales DAB y FM, así como flexibilidad para trabajar con moduladores externos y cabeceras a través de una entrada AUX dedicada. La principal ventaja del dispositivo es la regulación precisa del nivel de cada multiplex, lo que permite un equilibrio perfecto de la señal en toda la instalación. La función de conversión de canales dentro de la banda y el control automático de ganancia (AGC) garantizan la estabilidad de la recepción incluso en condiciones de señal difíciles. El amplificador se caracteriza por una alta resistencia a la distorsión de intermodulación, lo que se traduce en una imagen clara y nítida. Una ventaja adicional es el filtro LTE 700 / LTE 800 avanzado integrado, incluido un filtro SAW especializado para la banda 700, que elimina eficazmente las interferencias procedentes de las redes móviles LTE/5G. El dispositivo es intuitivo de manejar gracias a una gran pantalla LCD y botones de acceso rápido, lo que reduce significativamente el tiempo de configuración de la instalación.

Especificación

Rango de frecuencia

87.5 MHz ... 108 MHz (FM), 174 MHz ... 230 MHz (VHF), 470 MHz ... 862 MHz (UHF), 47 MHz ... 862 MHz (AUX)

Número de entradas/salidas

6 entradas / 1 salida + 1 salida de prueba (-30dB)

Alimentación de preamplificadores

12V DC: 60mA por entrada, 240mA en total

Nivel máximo de salida

118 dBµV (FM/DAB/VHF/UHF)

Selectividad

> 35 dB

Separación entre entradas

> 30 dB

Nivel mínimo de entrada

35 dBµV

Software e interfaz

El dispositivo cuenta con un sistema de gestión integrado basado en la plataforma DSP, operado a través de una pantalla LCD integrada y botones de acceso rápido. El software permite la configuración completa de los parámetros de ganancia para cada multiplex por separado, lo que permite una alineación precisa de los niveles de señal en la instalación. El sistema admite la función de escaneo automático de canales, lo que acelera significativamente el proceso de puesta en marcha de la instalación. El software también gestiona la alimentación inteligente de los preamplificadores de antena, monitoreando el consumo de corriente y protegiendo la instalación contra sobrecargas. La interfaz de usuario está diseñada de forma clara, permitiendo una vista previa rápida de los parámetros de funcionamiento, como el nivel de señal, la frecuencia y el estado de los filtros LTE/5G. Gracias al procesamiento digital de señales, el software garantiza una alta estabilidad de funcionamiento y resistencia a las interferencias, ofreciendo funciones de diagnóstico avanzadas necesarias en sistemas SMATV profesionales.

Alimentación

12V DC / 1A (fuente de alimentación incluida)

Consumo de energía

12W (máx.)

Temperatura de funcionamiento

-10 °C ... 60 °C

Garantía

2 años

Contenido

1x Amplificador WWK-ALPHA-2

1x Fuente de alimentación 12V/1A

Dimensiones, Peso

Dimensiones del producto: 55 x 170 x 150 mm (Prof. x An. x Al.)

Dimensiones del embalaje: 65 x 255 x 170 mm (Prof. x An. x Al.)

Peso del producto: 520 g

Peso con embalaje: 765 g
