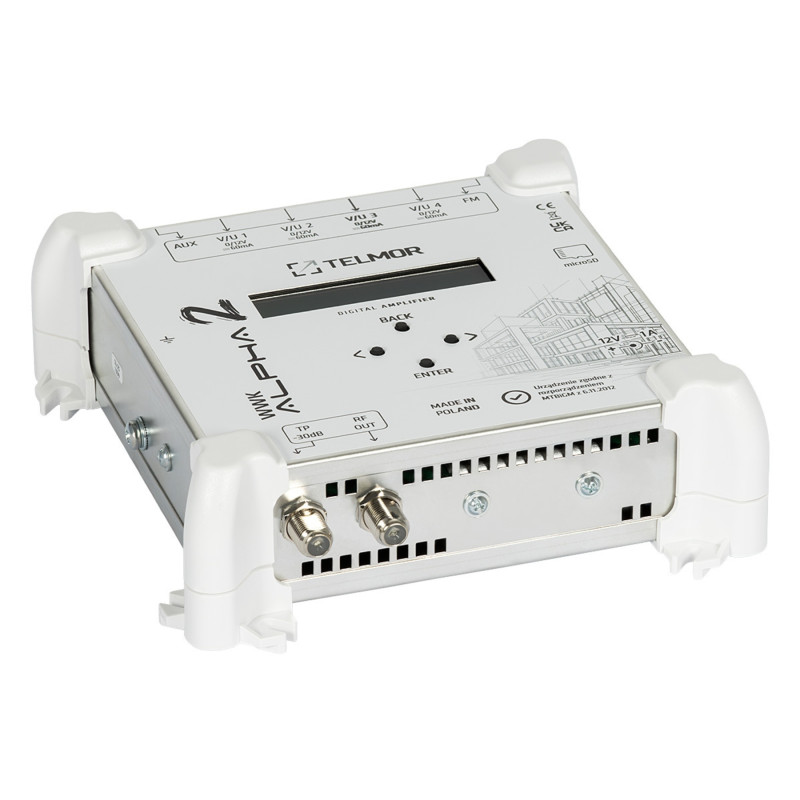

Digital flerbandsförstärkare DVB-T/T2 VHF UHF FM DAB med LTE/5G-filter

Modell: TELMOR WWK-ALPHA-2

EAN: 6931240044025 SKU: 931044024

• Kompatibilitet med DVB-T, DVB-T2, DAB
• Digital signalbehandling (DSP)
• Inbyggt LTE / 5G-filter
• Automatisk förstärkningsreglering (AGC)
• Individuell justering av utgångsnivåer
• Stor, tydlig LCD-display
• AUX-port för anslutning av modulator eller huvudstation
• Testpunkt -30dB

Beskrivning

WWK-ALPHA-2 är en avancerad digital flerbandsförstärkare designad för professionella SMATV-antenninstallationer och omfattande individuella system. Enheten utgör en nyckelkomponent i TV-infrastrukturen och möjliggör exakt och selektiv bearbetning av DVB-T/T2-signaler i VHF- och UHF-banden. Tack vare användningen av en modern DSP-plattform erbjuder förstärkaren användaren en rad fördelar, såsom möjligheten att integrera DAB- och FM-signaler, samt flexibilitet vid arbete med externa modulatorer och huvudstationer via en dedikerad AUX-ingång. Den största fördelen med enheten är den exakta nivåjusteringen för varje multiplex, vilket möjliggör en perfekt balansering av signalen i hela installationen. Kanalomvandlingsfunktionen inom bandet och den automatiska förstärkningsregleringen (AGC) garanterar mottagningsstabilitet även under svåra signalförhållanden. Förstärkaren kännetecknas av hög motståndskraft mot intermodulationsdistorsion, vilket resulterar i en ren och tydlig bild. En ytterligare fördel är det inbyggda avancerade LTE 700 / LTE 800-filtret, inklusive ett specialiserat SAW-filter för 700-bandet, som effektivt eliminerar störningar från LTE/5G-mobilnät. Enheten är intuitiv att använda tack vare den stora LCD-displayen och snabbknapparna, vilket avsevärt förkortar installationstiden.

Specifikation

Frekvensområde

87.5 MHz ... 108 MHz (FM), 174 MHz ... 230 MHz (VHF), 470 MHz ... 862 MHz (UHF), 47 MHz ... 862 MHz (AUX)

Antal ingångar/utgångar

6 ingångar / 1 utgång + 1 testutgång (-30dB)

Strömförsörjning för förförstärkare

12V DC: 60mA per ingång, 240mA totalt

Maximal utgångsnivå

118 dBµV (FM/DAB/VHF/UHF)

Selektivitet

> 35 dB

Separation mellan ingångar

> 30 dB

Minsta ingångsnivå

35 dBµV

Programvara och gränssnitt

Enheten har ett inbyggt hanteringssystem baserat på en DSP-plattform, som styrs via den inbyggda LCD-displayen och snabbknapparna. Programvaran möjliggör full konfiguration av förstärkningsparametrar för varje multiplex separat, vilket möjliggör exakt utjämning av signalnivåer i installationen. Systemet stöder automatisk kanalsökning, vilket avsevärt påskyndar driftsättningsprocessen. Programvaran hanterar även intelligent strömförsörjning till antennförförstärkare, övervakar strömförbrukningen och skyddar installationen mot överbelastning. Användargränssnittet är designat för att vara tydligt och möjliggör snabb överblick av driftparametrar, såsom signalnivå, frekvens och status för LTE/5G-filter. Tack vare digital signalbehandling säkerställer programvaran hög driftsstabilitet och motståndskraft mot störningar, och erbjuder avancerade diagnostiska funktioner som är nödvändiga i professionella SMATV-system.

Strömförsörjning

12V DC / 1A (nätadapter ingår)

Strömförbrukning

12W (max)

Driftstemperatur

-10 °C ... 60 °C

Garanti

2 år

Innehåll

1x Förstärkare WWK-ALPHA-2

1x Nätadapter 12V/1A

Mått, Vikt

Produktmått: 55 x 170 x 150 mm (Djup x Bredd x Höjd)

Förpackningsmått: 65 x 255 x 170 mm (Djup x Bredd x Höjd)

Produktvikt: 520 g

Vikt med förpackning: 765 g
