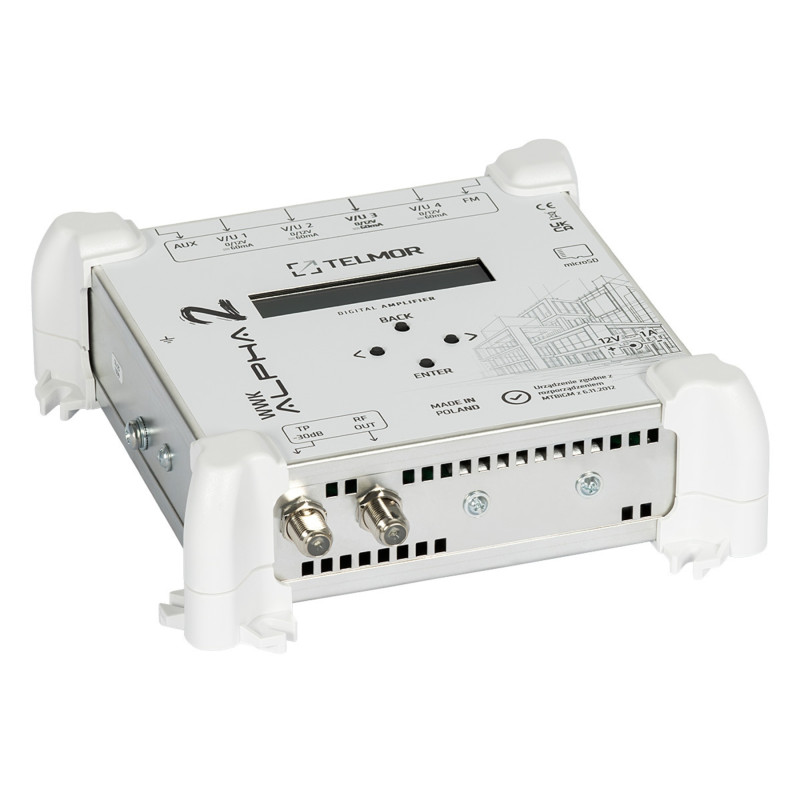

LTE/5G 필터가 포함된 DVB-T/T2 VHF UHF FM DAB 디지털 다중 대역 채널 증폭기

모델: TELMOR WWK-ALPHA-2

EAN: 6931240044025 SKU: 931044024

• DVB-T, DVB-T2, DAB 호환
• 디지털 신호 처리(DSP)
• 내장형 LTE / 5G 필터
• 자동 이득 제어(AGC)
• 개별 출력 레벨 조정
• 대형 LCD 디스플레이
• 변조기 또는 헤드엔드 연결을 위한 AUX 포트
• -30dB 테스트 포인트

설명

WWK-ALPHA-2는 전문 SMATV 안테나 설치 및 대규모 개별 시스템을 위해 설계된 고급 디지털 다중 대역 증폭기입니다. 이 장치는 VHF 및 UHF 대역에서 DVB-T/T2 신호를 정밀하고 선택적으로 처리할 수 있는 TV 인프라의 핵심 요소입니다. 최신 DSP 플랫폼을 사용하여 DAB 및 FM 신호를 통합할 수 있으며, 전용 AUX 입력을 통해 외부 변조기 및 헤드엔드와 유연하게 작동합니다. 이 장치의 주요 장점은 각 멀티플렉스의 레벨을 정밀하게 조정하여 전체 설치 환경에서 신호 균형을 완벽하게 맞출 수 있다는 점입니다. 대역 내 채널 변환 기능과 자동 이득 제어(AGC)는 까다로운 신호 환경에서도 안정적인 수신을 보장합니다. 이 증폭기는 상호 변조 왜곡에 대한 저항력이 높아 선명하고 깨끗한 화질을 제공합니다. 또한 700MHz 대역을 위한 특수 SAW 필터를 포함한 고급 LTE 700 / LTE 800 필터가 내장되어 있어 LTE/5G 이동통신망에서 발생하는 간섭을 효과적으로 제거합니다. 대형 LCD 디스플레이와 빠른 액세스 버튼 덕분에 직관적인 조작이 가능하여 설치 구성 시간을 크게 단축합니다.

사양

주파수 범위

87.5 MHz ... 108 MHz (FM), 174 MHz ... 230 MHz (VHF), 470 MHz ... 862 MHz (UHF), 47 MHz ... 862 MHz (AUX)

입력/출력 수

6 입력 / 1 출력 + 1 테스트 출력 (-30dB)

프리앰프 전원 공급

12V DC: 입력당 60mA, 총 240mA

최대 출력 레벨

118 dBµV (FM/DAB/VHF/UHF)

선택도

> 35 dB

입력 간 격리

> 30 dB

최소 입력 레벨

35 dBµV

소프트웨어 및 인터페이스

이 장치는 내장된 LCD 디스플레이와 빠른 액세스 버튼으로 제어되는 DSP 플랫폼 기반의 관리 시스템을 갖추고 있습니다. 소프트웨어를 통해 각 멀티플렉스의 이득 매개변수를 개별적으로 완전히 구성할 수 있어 설치 시 신호 레벨을 정밀하게 조정할 수 있습니다. 시스템은 자동 채널 스캔 기능을 지원하여 설치 시작 프로세스를 크게 가속화합니다. 또한 소프트웨어는 안테나 프리앰프의 전원 공급을 지능적으로 관리하여 전류 소비를 모니터링하고 과부하로부터 시스템을 보호합니다. 사용자 인터페이스는 신호 레벨, 주파수, LTE/5G 필터 상태와 같은 작동 매개변수를 빠르게 확인할 수 있도록 명확하게 설계되었습니다. 디지털 신호 처리를 통해 소프트웨어는 높은 작동 안정성과 간섭 저항성을 보장하며, 전문 SMATV 시스템에 필요한 고급 진단 기능을 제공합니다.

전원 공급

12V DC / 1A (전원 어댑터 포함)

소비 전력

12W (최대)

작동 온도

-10 °C ... 60 °C

보증

2년

구성품

1x WWK-ALPHA-2 증폭기

1x 12V/1A 전원 어댑터

치수, 무게

제품 치수: 55 x 170 x 150 mm (깊이 x 너비 x 높이)

포장 치수: 65 x 255 x 170 mm (깊이 x 너비 x 높이)

제품 무게: 520 g

포장 포함 무게: 765 g
