- Nuovo

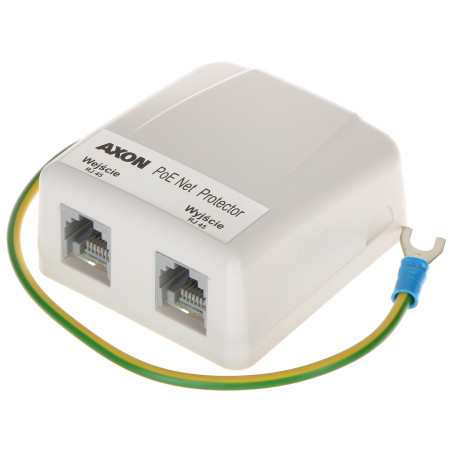

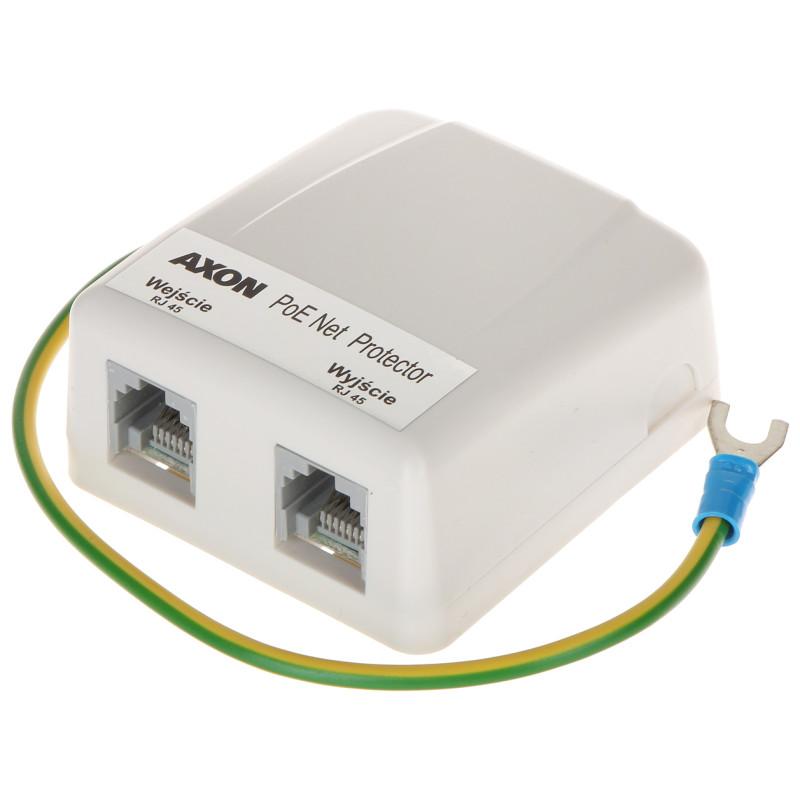

Limitatore di sovratensione LAN Ethernet PoE RJ45 protezione da sovratensioni di rete 10/100 Mb/s CCTV IP AXON AXON-POE
181,70 zł
Tasse incluse
Il limitatore è un dispositivo di protezione professionale progettato per la massima protezione dei sistemi ICT che utilizzano la tecnologia Ethernet 10/100 Mb/s. È una soluzione indispensabile nelle installazioni di videosorveglianza IP, dove le telecamere sono esposte a sovratensioni indotte nei cavi esterni. Il prodotto offre una protezione avanzata a doppio percorso, il che significa che protegge sia le coppie responsabili della trasmissione dati (1-2, 3-6) che le coppie utilizzate per la trasmissione dell'alimentazione nello standard PoE (4-5, 7-8).
Il vantaggio principale di questa soluzione è l'utilizzo di componenti a semiconduttore di alta qualità che reagiscono istantaneamente alla comparsa di una tensione pericolosa, scaricando la carica verso la messa a terra. Grazie a ciò, i dispositivi collegati, come switch, router o telecamere IP, rimangono al sicuro anche durante violenti scariche atmosferiche. La struttura del dispositivo consente la protezione linea-linea e linea-terra, costituendo una barriera completa contro le sovratensioni.
Un altro vantaggio è l'installazione estremamente semplice. Il dispositivo è dotato di prese RJ45 standard, che consentono un rapido inserimento nella struttura di rete esistente senza la necessità di terminazioni specialistiche. La custodia compatta fa sì che il limitatore occupi uno spazio minimo e la sua solida fattura garantisce longevità e affidabilità in condizioni di lavoro difficili.
Va sottolineato che una condizione necessaria per il corretto funzionamento del sistema di protezione è il collegamento del limitatore a una messa a terra efficiente e certificata. Solo allora l'energia della sovratensione può essere dissipata in sicurezza. Scegliendo questo modello, investi nella tranquillità e nella continuità operativa della tua infrastruttura di rete, evitando costose riparazioni e sostituzioni di apparecchiature dopo i temporali. È uno strumento professionale per ogni installatore e amministratore di rete che apprezza i più alti standard di sicurezza.
Limitatore di sovratensione LAN Ethernet PoE RJ45 protezione da sovratensioni di rete 10/100 Mb/s CCTV IP
Modello: AXON AXON-POE
EAN: 6931240030639 SKU: 931030637
- Protezione completa per dispositivi di rete Ethernet 10/100 Mb/s
- Pieno supporto per l'alimentazione PoE (Power over Ethernet)
- Protezione a due stadi: percorso dati e percorso alimentazione
- Efficace scarico delle cariche verso la messa a terra (PE)
- Protezione linea-linea e linea-terra
- Custodia robusta con dimensioni compatte
- Installazione rapida grazie alle prese RJ45 standard
- Elevata capacità di carico del percorso di alimentazione grazie alle linee ponticellate
Descrizione
Il limitatore è un dispositivo di protezione professionale progettato per la massima protezione dei sistemi ICT che utilizzano la tecnologia Ethernet 10/100 Mb/s. È una soluzione indispensabile nelle installazioni di videosorveglianza IP, dove le telecamere sono esposte a sovratensioni indotte nei cavi esterni. Il prodotto offre una protezione avanzata a doppio percorso, il che significa che protegge sia le coppie responsabili della trasmissione dati (1-2, 3-6) che le coppie utilizzate per la trasmissione dell'alimentazione nello standard PoE (4-5, 7-8).
Il vantaggio principale di questa soluzione è l'utilizzo di componenti a semiconduttore di alta qualità che reagiscono istantaneamente alla comparsa di una tensione pericolosa, scaricando la carica verso la messa a terra. Grazie a ciò, i dispositivi collegati, come switch, router o telecamere IP, rimangono al sicuro anche durante violenti scariche atmosferiche. La struttura del dispositivo consente la protezione linea-linea e linea-terra, costituendo una barriera completa contro le sovratensioni.
Un altro vantaggio è l'installazione estremamente semplice. Il dispositivo è dotato di prese RJ45 standard, che consentono un rapido inserimento nella struttura di rete esistente senza la necessità di terminazioni specialistiche. La custodia compatta fa sì che il limitatore occupi uno spazio minimo e la sua solida fattura garantisce longevità e affidabilità in condizioni di lavoro difficili.
Va sottolineato che una condizione necessaria per il corretto funzionamento del sistema di protezione è il collegamento del limitatore a una messa a terra efficiente e certificata. Solo allora l'energia della sovratensione può essere dissipata in sicurezza. Scegliendo questo modello, investi nella tranquillità e nella continuità operativa della tua infrastruttura di rete, evitando costose riparazioni e sostituzioni di apparecchiature dopo i temporali. È uno strumento professionale per ogni installatore e amministratore di rete che apprezza i più alti standard di sicurezza.
Specifica
Destinazione e Standard
Protezione di dispositivi di rete Ethernet 10/100 Mb/s, inclusi sistemi alimentati tramite PoE. Il dispositivo è completamente passivo e non richiede software di controllo aggiuntivo, agendo istantaneamente a livello fisico dopo il rilevamento di un picco di tensione.
Percorso segnale - Tensione
La tensione nominale è di 5 V, mentre la tensione massima (continua) è di 6 V. Questi parametri sono ottimali per la trasmissione dati standard nelle reti informatiche, garantendo l'assenza di attenuazione del segnale pur mantenendo la prontezza alla reazione protettiva.
Percorso segnale - Protezione L-L
Il livello di protezione del circuito di sovratensione nel rapporto linea-linea è di 40 V. Ciò protegge direttamente le coppie di trasmissione dalla differenza di potenziale che potrebbe danneggiare i sensibili ingressi delle schede di rete.
Percorso segnale - Protezione L-G
La tensione di protezione nel rapporto linea-terra è di 600 V. Questo è un parametro chiave che definisce la capacità del dispositivo di isolare le alte tensioni provenienti, ad esempio, da scariche atmosferiche, dalla massa del dispositivo.
Percorso segnale - Corrente di scarica
La corrente di scarica nominale (linea-linea e linea-terra) è di 100 A (8/20µs), mentre la corrente di scarica massima raggiunge il valore di 135 A (8/20µs), il che consente di scaricare in sicurezza una quantità significativa di energia.
Percorso segnale - Capacità
La capacità del circuito è inferiore a 30 pF. Un valore così basso garantisce che il limitatore non introduca interferenze né riduca la qualità del segnale nelle reti 10/100 Mb/s, preservando l'integrità dei pacchetti dati.
Percorso alimentazione - Tensione di lavoro
La tensione di alimentazione nominale rientra nell'intervallo da 0 a 50 V, e la tensione di alimentazione massima consentita per il percorso PoE è di 56 V. Ciò consente la collaborazione con la maggior parte degli alimentatori e switch PoE standard.
Percorso alimentazione - Corrente nominale
La corrente nominale di alimentazione è di 400 mA. Grazie al ponticellamento delle linee (4 con 5 e 7 con 8) è stata ottenuta una maggiore capacità di carico di corrente, il che è importante per l'alimentazione di telecamere con un maggiore consumo energetico.
Percorso alimentazione - Protezione L-L
Il livello di protezione del circuito di sovratensione dell'alimentazione nel rapporto linea-linea è di 125 V. Ciò protegge il percorso di alimentazione da improvvisi picchi di tensione all'interno della struttura del cavo.
Percorso alimentazione - Protezione L-G
La tensione di protezione linea-terra per il percorso di alimentazione è di 1 kV. Ciò fornisce una barriera protettiva molto elevata contro le sovratensioni ad alta energia che potrebbero penetrare attraverso il sistema di alimentazione.
Percorso alimentazione - Corrente di scarica
La corrente di scarica nominale dell'alimentazione è di 80 A (L-L) e 1 kA (L-G). La corrente di scarica massima per il rapporto linea-terra nel percorso di alimentazione è di ben 2.5 kA (8/20µs), il che testimonia l'elevata resistenza del dispositivo.
Connettori e Interfacce
Il dispositivo è dotato di prese RJ45 standard (8P8C). Esse consentono un collegamento facile e sicuro con un tipico cavo a doppino intrecciato di categoria 5e o superiore, garantendo un contatto elettrico stabile.
Condizioni di lavoro e messa a terra
Il limitatore richiede il collegamento a una messa a terra efficiente o a un conduttore di protezione PE tramite un cavo dedicato. Una corretta messa a terra è essenziale per scaricare la carica e per il corretto funzionamento di tutti gli stadi di protezione.
Software
Il dispositivo è una soluzione di protezione passiva puramente hardware. Non possiede software integrato (firmware), il che elimina il rischio di blocco del sistema o la necessità di aggiornamenti. Funziona in modo continuo e senza manutenzione dal momento della corretta installazione fisica nella rete.
Contenuto
1x Limitatore di sovratensione
1x Manuale d'uso
1x Cavo di messa a terra (integrato)
Dimensioni, Peso
Dimensioni prodotto: 30 x 67 x 61 mm (Prof. x Largh. x Alt.)
Dimensioni imballaggio: 50 x 100 x 75 mm (Prof. x Largh. x Alt.)
Peso prodotto: 60 g
Peso con imballaggio: 72 g
