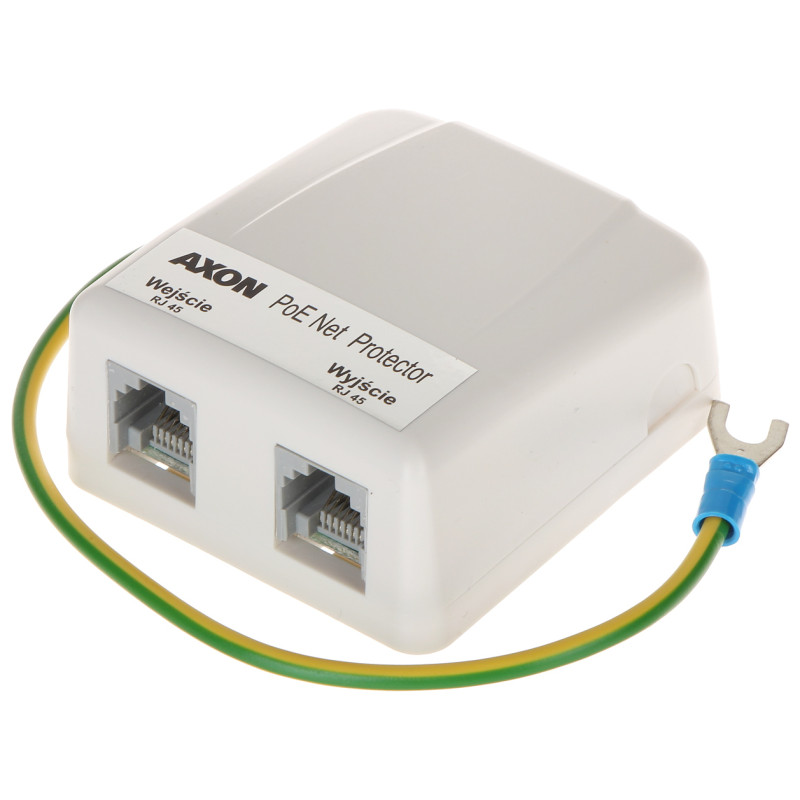

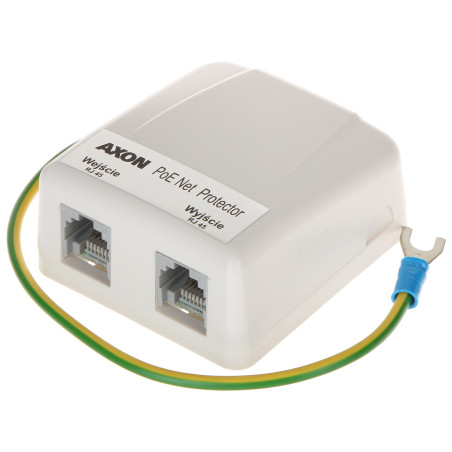

LAN Ethernet PoE RJ45 liigpingepiiraja 10/100 Mb/s CCTV IP võrgukaitse

Mudel: AXON AXON-POE

EAN: 6931240030639 SKU: 931030637

• Terviklik kaitse 10/100 Mb/s Etherneti võrguseadmetele
• Täielik PoE (Power over Ethernet) toite tugi
• Kaheastmeline kaitse: andmeedastusliin ja toiteliin
• Tõhus laengute maandamine (PE)
• Liin-liin ja liin-maa kaitse
• Tugev ja kompaktne korpus
• Kiire paigaldus tänu standardsetele RJ45 pesadele
• Toiteliini kõrge koormustaluvus tänu sildühendustele

Kirjeldus

Piiraja on professionaalne kaitseseade, mis on loodud 10/100 Mb/s Etherneti tehnoloogiat kasutavate telekommunikatsioonisüsteemide maksimaalseks kaitseks. See on asendamatu lahendus IP-videovalvesüsteemides, kus kaamerad on avatud välistest kaablitest indutseeritud liigpingetele. Toode pakub täiustatud kahetasandilist kaitset, mis tähendab, et see kaitseb nii andmeedastuse eest vastutavaid paare (1-2, 3-6) kui ka PoE standardis toite edastamiseks kasutatavaid paare (4-5, 7-8).

Selle lahenduse peamine eelis on kvaliteetsete pooljuhtelementide kasutamine, mis reageerivad ohtlikule pingele viivitamatult, suunates laengu maandusse. Tänu sellele jäävad ühendatud seadmed, nagu switchid, ruuterid või IP-kaamerad, ohutuks isegi äkiliste atmosfääri elektrilahenduste ajal. Seadme konstruktsioon võimaldab liin-liin ja liin-maa kaitset, mis moodustab liigpingete vastu tervikliku barjääri.

Järgmine eelis on äärmiselt lihtne paigaldus. Seadmel on standardsed RJ45 pesad, mis võimaldavad kiiret ühendamist olemasolevasse võrgustruktuuri ilma vajaduseta spetsiaalsete otste pressimiseks. Kompaktne korpus tagab, et piiraja võtab minimaalselt ruumi ning selle tugev konstruktsioon tagab pikaealisuse ja töökindluse rasketes töötingimustes.

Tuleb rõhutada, et kaitsesüsteemi nõuetekohase toimimise eeltingimuseks on piiraja ühendamine toimiva ja sertifitseeritud maandusega. Ainult siis saab liigpinge energia ohutult hajutada. Valides selle mudeli, investeerite oma võrguinfrastruktuuri rahusse ja järjepidevusse, vältides kulukaid remonditöid ja seadmete väljavahetamist pärast äikest. See on professionaalne tööriist igale paigaldajale ja võrguadministraatorile, kes hindab kõrgeimaid ohutusstandardeid.

Spetsifikatsioon

Kasutusotstarve ja standardid

10/100 Mb/s Etherneti võrguseadmete kaitse, sealhulgas PoE-toitega süsteemid. Seade on täielikult passiivne ega vaja täiendavat juhtimistarkvara, toimides füüsilisel tasandil koheselt pärast pingehüppe tuvastamist.

Signaaliliin - Pinge

Nimipinge on 5 V, maksimaalne (pidev) pinge on 6 V. Need parameetrid on optimaalsed arvutivõrkude standardseks andmeedastuseks, tagades signaali sumbumise puudumise ja olles samal ajal valmis kaitsereaktsiooniks.

Signaaliliin - L-L kaitse

Liigpingekaitse tase liin-liin suhtes on 40 V. See kaitseb otseselt edastuspaare potentsiaalide erinevuse eest, mis võiks kahjustada võrgukaartide tundlikke sisendeid.

Signaaliliin - L-G kaitse

Kaitsepinge liin-maa suhtes on 600 V. See on võtmeparameeter, mis määrab seadme võime isoleerida kõrgeid pingeid, mis pärinevad näiteks atmosfääri elektrilahendustest, seadme massist.

Signaaliliin - Tühjendusvool

Nominaalne tühjendusvool (liin-liin ja liin-maa) on 100 A (8/20µs), maksimaalne tühjendusvool ulatub 135 A-ni (8/20µs), mis võimaldab märkimisväärse energia ohutut hajutamist.

Signaaliliin - Mahtuvus

Süsteemi mahtuvus on alla 30 pF. Nii madal väärtus tagab, et piiraja ei tekita häireid ega vähenda signaali kvaliteeti 10/100 Mb/s võrkudes, säilitades andmepakettide terviklikkuse.

Toiteliin - Tööpinge

Nominaalne toitepinge jääb vahemikku 0 kuni 50 V ja PoE liini jaoks lubatud maksimaalne toitepinge on 56 V. See võimaldab koostööd enamiku standardsete PoE toiteplokkide ja switchidega.

Toiteliin - Nominaalvool

Nominaalne toitevool on 400 mA. Tänu liinide sildamisele (4-5 ja 7-8) on saavutatud suurem voolutugevus, mis on oluline suurema energiatarbega kaamerate toitmisel.

Toiteliin - L-L kaitse

Toite liigpingekaitse tase liin-liin suhtes on 125 V. See kaitseb toiteliini äkiliste pingehüpete eest kaabli struktuuri sees.

Toiteliin - L-G kaitse

Toiteliini liin-maa kaitsepinge on 1 kV. See tagab väga kõrge kaitsebarjääri suure energiaga liigpingete vastu, mis võiksid toitesüsteemi kaudu sisse tungida.

Toiteliin - Tühjendusvool

Toite nominaalne tühjendusvool on 80 A (L-L) ja 1 kA (L-G). Maksimaalne tühjendusvool liin-maa suhtes toiteliinis on kuni 2.5 kA (8/20µs), mis tõendab seadme suurt vastupidavust.

Ühendused ja liidesed

Seade on varustatud standardsete RJ45 (8P8C) pesadega. Need võimaldavad lihtsat ja kindlat ühendust tüüpilise 5e või kõrgema kategooria arvutikaabliga, tagades stabiilse elektrilise kontakti.

Töötingimused ja maandus

Piiraja nõuab ühendamist toimiva maanduse või PE-kaitsejuhtmega spetsiaalse juhtme kaudu. Nõuetekohane maandus on hädavajalik laengu hajutamiseks ja kõigi kaitseastmete korrektseks toimimiseks.

Tarkvara

Seade on täielikult riistvaraline, passiivne kaitselahendus. Sellel puudub sisseehitatud tarkvara (püsivara), mis välistab süsteemi hangumise riski või vajaduse uuenduste järele. See toimib pidevalt ja hooldusvabalt alates hetkest, kui see on võrku füüsiliselt paigaldatud.

Sisu

1x Liigpingepiiraja

1x Kasutusjuhend

1x Maandusjuhe (integreeritud)

Mõõtmed, kaal

Toote mõõtmed: 30 x 67 x 61 mm (S x L x K)

Pakendi mõõtmed: 50 x 100 x 75 mm (S x L x K)

Toote kaal: 60 g

Kaal koos pakendiga: 72 g
