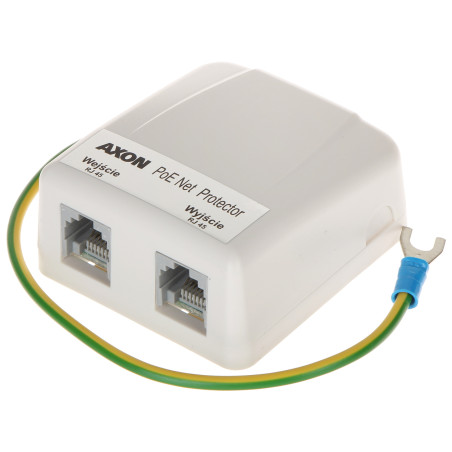

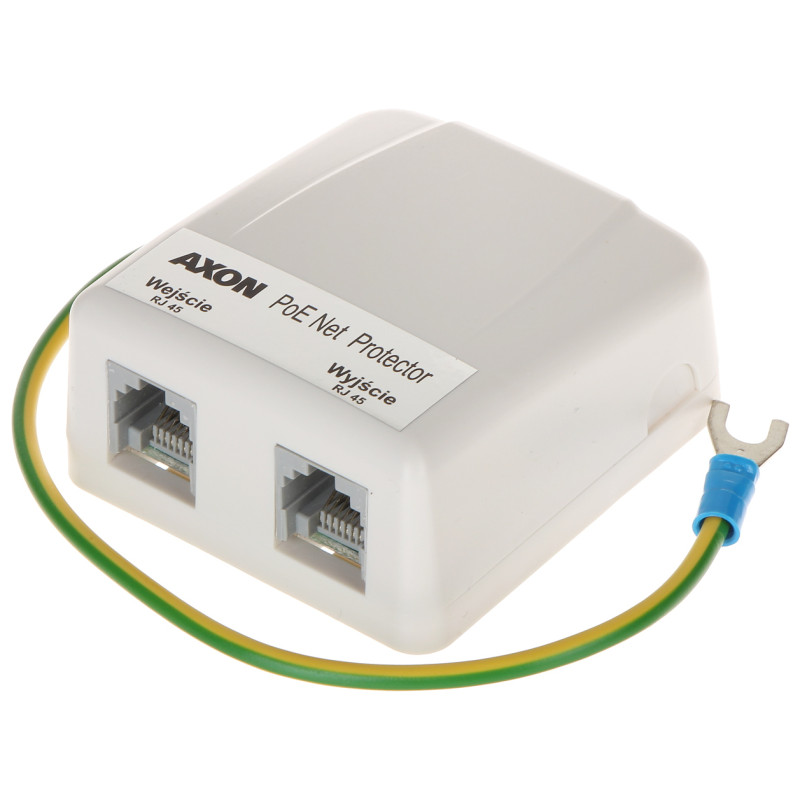

LAN 이더넷 PoE RJ45 서지 보호기 10/100 Mbps CCTV IP 네트워크 서지 방지기

모델: AXON AXON-POE

EAN: 6931240030639 SKU: 931030637

• 10/100 Mbps 이더넷 네트워크 장비에 대한 포괄적인 보호
• PoE(Power over Ethernet) 전원 공급 장치 완벽 지원
• 2단계 보호: 데이터 전송 경로 및 전원 공급 경로
• 접지(PE)로의 효과적인 전하 방전
• 라인-라인 및 라인-접지 보호
• 컴팩트한 크기의 견고한 하우징
• 표준 RJ45 소켓을 통한 빠른 설치
• 브리지 라인을 통한 전원 공급 경로의 높은 부하 용량

설명

이 보호기는 10/100 Mbps 이더넷 기술을 사용하는 정보 통신 시스템을 최대한 보호하기 위해 설계된 전문 보호 장치입니다. 이 제품은 외부 케이블에 유도된 서지로 인해 카메라가 손상될 위험이 있는 IP 영상 감시 설치 환경에서 필수적인 솔루션입니다. 이 제품은 고급 2경로 보호 기능을 제공하며, 이는 데이터 전송(1-2, 3-6)과 PoE 표준(4-5, 7-8)을 통한 전원 공급에 사용되는 쌍을 모두 보호함을 의미합니다.

이 솔루션의 주요 장점은 위험한 전압이 발생할 때 즉각적으로 반응하여 전하를 접지로 방전시키는 고품질 반도체 소자를 사용한다는 점입니다. 덕분에 스위치, 라우터, IP 카메라와 같은 연결된 장비는 급격한 낙뢰 중에도 안전하게 유지됩니다. 장치의 설계는 라인-라인 및 라인-접지 보호를 허용하여 서지에 대한 포괄적인 장벽을 제공합니다.

또 다른 장점은 매우 간단한 설치입니다. 이 장치에는 표준 RJ45 소켓이 있어 특수 단자 처리 없이도 기존 네트워크 구조에 빠르게 연결할 수 있습니다. 컴팩트한 하우징 덕분에 보호기가 차지하는 공간이 최소화되며, 견고한 제작 품질은 열악한 작업 환경에서도 긴 수명과 신뢰성을 보장합니다.

보호 시스템이 올바르게 작동하기 위한 필수 조건은 보호기를 정상적이고 인증된 접지에 연결하는 것임을 강조해야 합니다. 그래야만 서지 에너지가 안전하게 분산될 수 있습니다. 이 모델을 선택하면 네트워크 인프라의 평온함과 연속성에 투자하게 되며, 낙뢰 후 값비싼 수리 및 장비 교체를 피할 수 있습니다. 이는 최고 수준의 보안을 중시하는 모든 설치 기사와 네트워크 관리자를 위한 전문 도구입니다.

사양

용도 및 표준

PoE 전원 공급 시스템을 포함한 10/100 Mbps 이더넷 네트워크 장비 보호. 이 장치는 완전히 수동적이며 추가 제어 소프트웨어가 필요하지 않으며, 전압 급증이 감지되면 물리적 수준에서 즉시 작동합니다.

신호 경로 - 전압

정격 전압은 5V이며 최대(지속) 전압은 6V입니다. 이러한 매개변수는 컴퓨터 네트워크의 표준 데이터 전송에 최적화되어 있어 신호 감쇠 없이 보호 반응을 준비할 수 있습니다.

신호 경로 - L-L 보호

라인-라인 관계에서 서지 보호 회로의 보호 수준은 40V입니다. 이는 네트워크 카드 입력부를 손상시킬 수 있는 전위차로부터 전송 쌍을 직접 보호합니다.

신호 경로 - L-G 보호

라인-접지 관계에서의 보호 전압은 600V입니다. 이는 낙뢰 등으로 인한 고전압을 장치 접지로부터 격리하는 장치의 능력을 결정하는 핵심 매개변수입니다.

신호 경로 - 방전 전류

공칭 방전 전류(라인-라인 및 라인-접지)는 100A(8/20µs)이며 최대 방전 전류는 135A(8/20µs)에 달하여 상당한 에너지를 안전하게 방전할 수 있습니다.

신호 경로 - 용량

회로 용량은 30pF 미만입니다. 이 낮은 값은 보호기가 10/100 Mbps 네트워크에서 간섭을 일으키거나 신호 품질을 저하시키지 않으며 데이터 패킷의 무결성을 유지함을 보장합니다.

전원 경로 - 작동 전압

정격 공급 전압은 0~50V 범위이며 PoE 경로에 허용되는 최대 공급 전압은 56V입니다. 이를 통해 대부분의 표준 PoE 전원 공급 장치 및 스위치와 호환됩니다.

전원 경로 - 공칭 전류

공칭 전원 전류는 400mA입니다. 라인 브리지(4와 5, 7과 8)를 통해 전류 부하 용량이 증가했으며, 이는 전력 소비가 높은 카메라에 전원을 공급할 때 중요합니다.

전원 경로 - L-L 보호

라인-라인 관계에서 전원 서지 보호 회로의 보호 수준은 125V입니다. 이는 케이블 구조 내부의 급격한 전압 급증으로부터 전원 경로를 보호합니다.

전원 경로 - L-G 보호

전원 경로에 대한 라인-접지 보호 전압은 1kV입니다. 이는 전원 시스템을 통해 유입될 수 있는 고에너지 서지에 대해 매우 높은 보호 장벽을 제공합니다.

전원 경로 - 방전 전류

전원 공급 장치의 공칭 방전 전류는 80A(L-L) 및 1kA(L-G)입니다. 전원 경로의 라인-접지 관계에 대한 최대 방전 전류는 2.5kA(8/20µs)에 달하며, 이는 장치의 높은 내구성을 입증합니다.

커넥터 및 인터페이스

이 장치에는 표준 RJ45(8P8C) 소켓이 장착되어 있습니다. 이를 통해 카테고리 5e 이상의 일반적인 컴퓨터 트위스티드 페어 케이블과 쉽고 확실하게 연결하여 안정적인 전기 접점을 보장합니다.

작동 조건 및 접지

보호기는 전용 케이블을 사용하여 정상적인 접지 또는 보호 도체 PE에 연결해야 합니다. 올바른 접지는 전하를 방전하고 모든 보호 단계가 올바르게 작동하는 데 필수적입니다.

소프트웨어

이 장치는 완전히 하드웨어 기반의 수동 보호 솔루션입니다. 내장 소프트웨어(펌웨어)가 없으므로 시스템 중단이나 업데이트 필요성이 없습니다. 네트워크에 올바르게 물리적으로 설치된 순간부터 지속적이고 유지 보수가 필요 없는 방식으로 작동합니다.

내용물

1x 서지 보호기

치수, 무게

제품 치수: 30 x 67 x 61 mm (깊이 x 너비 x 높이)

포장 치수: 50 x 100 x 75 mm (깊이 x 너비 x 높이)

제품 무게: 60 g

포장 포함 무게: 72 g
