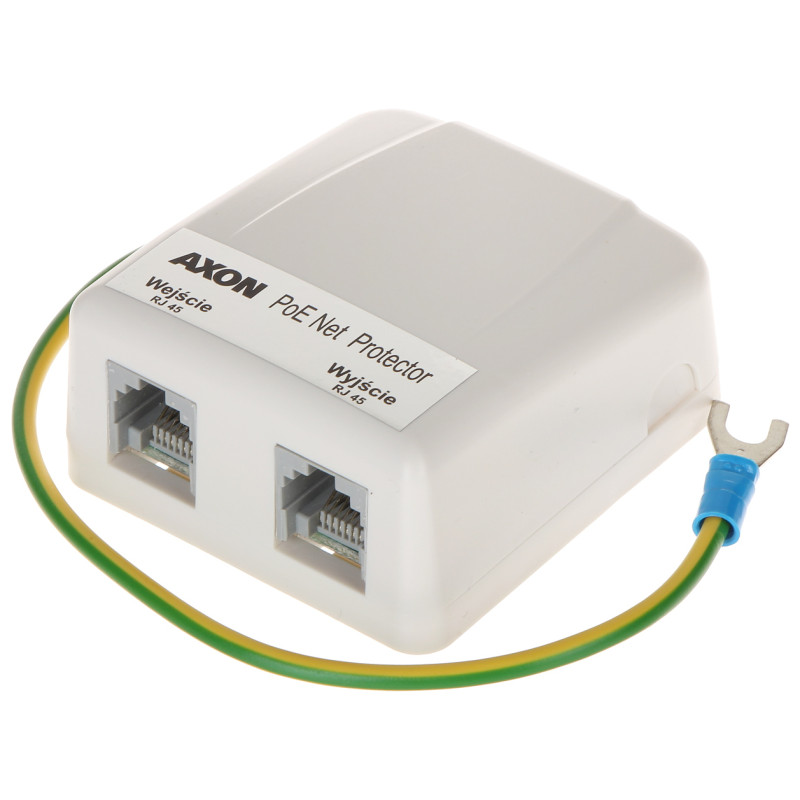

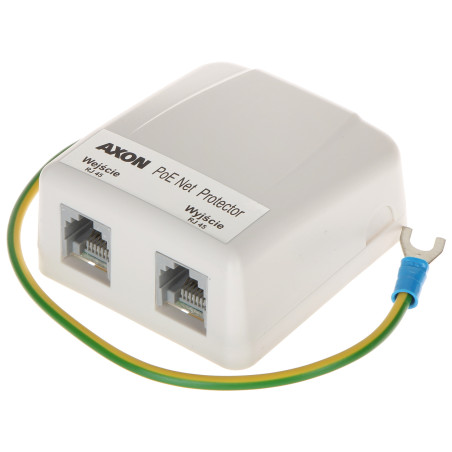

LAN以太网PoE RJ45浪涌保护器 10/100 Mbps网络防雷器 CCTV IP保护装置

型号: AXON AXON-POE

EAN: 6931240030639 SKU: 931030637

• 针对10/100 Mbps以太网网络设备的全面保护
• 全面支持PoE（以太网供电）
• 两级保护：数据传输通道和电源通道
• 有效将电荷导入接地线（PE）
• 线对线及线对地保护
• 结构紧凑的坚固外壳
• 通过标准RJ45接口实现快速安装
• 通过桥接线路提高电源通道的负载能力

描述

该浪涌保护器是一款专业的保护设备，专为最大限度地保护使用10/100 Mbps以太网技术的电信系统而设计。它是IP视频监控安装中不可或缺的解决方案，因为摄像机容易受到外部电缆中感应浪涌的影响。该产品提供先进的双通道保护，这意味着它既能保护负责数据传输的线对（1-2, 3-6），也能保护PoE标准（4-5, 7-8）中用于电源传输的线对。

该解决方案的主要优点是使用了高质量的半导体元件，能够对危险电压的出现做出瞬间反应，并将电荷导入接地。因此，即使在剧烈的雷电活动中，连接的设备（如交换机、路由器或IP摄像机）也能保持安全。该设备的结构允许进行线对线和线对地的保护，为浪涌提供了全面的屏障。

另一个优点是安装极其简单。该设备具有标准的RJ45插座，无需专门的端接即可快速接入现有的网络结构。紧凑的外壳使保护器占用的空间最小，其坚固的结构保证了在恶劣工作条件下的长寿命和可靠性。

必须强调的是，保护系统正常工作的必要条件是将保护器连接到有效且经过认证的接地装置上。只有这样，浪涌能量才能被安全地耗散。选择此型号，您投资的是网络基础设施的安宁和连续性，避免了雷雨后昂贵的维修和设备更换。对于每一位重视最高安全标准的安装人员和网络管理员来说，这都是一款专业的工具。

规格

用途与标准

保护10/100 Mbps以太网设备，包括由PoE供电的系统。该设备是完全被动的，不需要额外的控制软件，在检测到电压尖峰时立即在物理层面上发挥作用。

信号通道 - 电压

额定电压为5 V，最大（持续）电压为6 V。这些参数对于计算机网络中的标准数据传输是最佳的，既能确保信号无衰减，又能随时准备进行保护反应。

信号通道 - 线对线保护

线对线浪涌保护电路的保护水平为40 V。这直接保护传输线对免受可能损坏网卡敏感输入的电位差影响。

信号通道 - 线对地保护

线对地保护电压为600 V。这是决定设备将来自雷击等高电压与设备地隔离能力的关键参数。

信号通道 - 放电电流

标称放电电流（线对线和线对地）为100 A (8/20µs)，而最大放电电流达到135 A (8/20µs)，这允许安全地耗散大量能量。

信号通道 - 电容

电路电容小于30 pF。如此低的值保证了保护器不会引入干扰，也不会降低10/100 Mbps网络中的信号质量，从而保持数据包的完整性。

电源通道 - 工作电压

额定电源电压范围为0至50 V，PoE通道允许的最大电源电压为56 V。这使其能够与大多数标准PoE电源和交换机配合使用。

电源通道 - 标称电流

标称电源电流为400 mA。通过桥接线路（4与5，7与8），提高了电流负载能力，这对于为功耗较高的摄像机供电非常重要。

电源通道 - 线对线保护

线对线电源浪涌保护电路的保护水平为125 V。这保护了电源通道免受电缆结构内部的剧烈电压尖峰影响。

电源通道 - 线对地保护

电源通道的线对地保护电压为1 kV。这为可能通过电源系统进入的高能量浪涌提供了非常高的保护屏障。

电源通道 - 放电电流

电源的标称放电电流为80 A (L-L) 和 1 kA (L-G)。电源通道中线对地的最大放电电流高达2.5 kA (8/20µs)，这证明了该设备具有很高的耐受性。

连接器与接口

该设备配备了标准的RJ45 (8P8C) 插座。它们允许与典型的5e类或更高类别的计算机双绞线进行简单且可靠的连接，确保稳定的电气接触。

工作条件与接地

保护器需要通过专用导线连接到有效的接地装置或PE保护导体。正确的接地对于耗散电荷和所有保护级正常工作是必不可少的。

软件

该设备是完全硬件化的被动保护解决方案。它没有内置软件（固件），消除了系统挂起或需要更新的风险。从物理安装到网络中的那一刻起，它就持续且无需维护地工作。

包装内容

1x 浪涌保护器

1x 用户手册

1x 接地线（集成）

尺寸与重量

产品尺寸：30 x 67 x 61 毫米（深 x 宽 x 高）

包装尺寸：50 x 100 x 75 毫米（深 x 宽 x 高）

产品重量：60 克

包装重量：72 克
