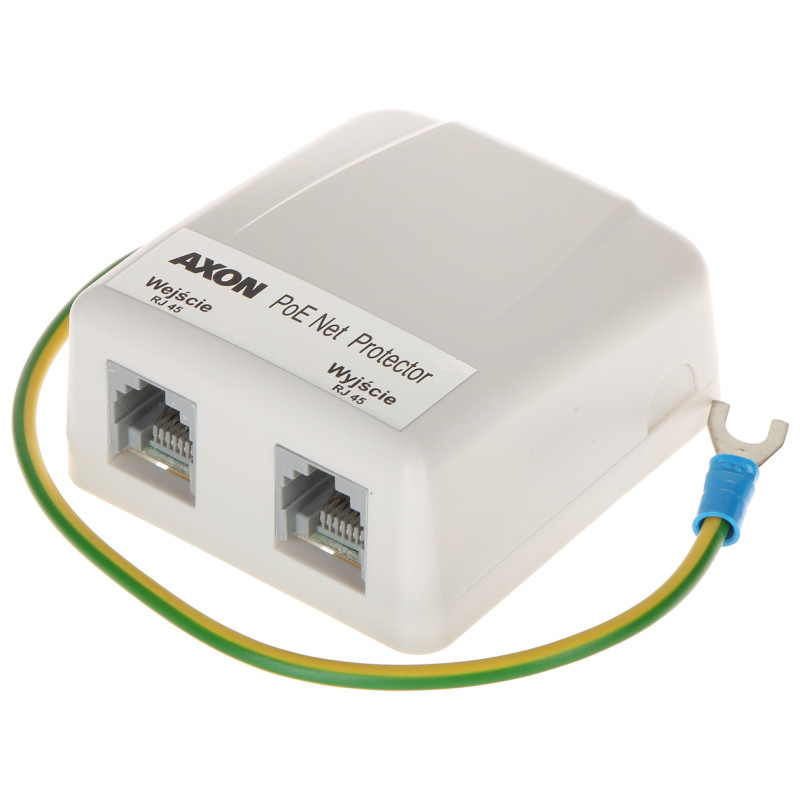

LAN Ethernet PoE RJ45 överspänningsskydd 10/100 Mbit/s CCTV IP

Modell: AXON AXON-POE

EAN: 6931240030639 SKU: 931030637

• Omfattande skydd för 10/100 Mbit/s Ethernet-nätverksenheter
• Fullt stöd för PoE (Power over Ethernet)
• Tvåstegsskydd: datatransmissionsväg och strömförsörjningsväg
• Effektiv avledning av laddningar till jord (PE)
• Skydd linje-till-linje och linje-till-jord
• Robust hölje med kompakta mått
• Snabb installation tack vare standard RJ45-uttag
• Hög belastningskapacitet för strömförsörjningsvägen tack vare bryggade linjer

Beskrivning

Överspänningsskyddet är en professionell skyddsenhet utformad för maximalt skydd av telekommunikationssystem som använder 10/100 Mbit/s Ethernet-teknik. Det är en oumbärlig lösning i IP-videoövervakningsinstallationer där kameror utsätts för överspänningar inducerade i externa kablar. Produkten erbjuder avancerat tvåvägsskydd, vilket innebär att den skyddar både paren som ansvarar för dataöverföring (1-2, 3-6) och paren som används för strömförsörjning via PoE-standard (4-5, 7-8).

Den största fördelen med denna lösning är användningen av högkvalitativa halvledarkomponenter som omedelbart reagerar på farlig spänning och leder bort laddningen till jord. Tack vare detta förblir anslutna enheter, såsom switchar, routrar eller IP-kameror, säkra även vid kraftiga åskväder. Enhetens konstruktion möjliggör skydd linje-till-linje och linje-till-jord, vilket utgör en omfattande barriär mot överspänningar.

En annan fördel är den extremt enkla installationen. Enheten har standard RJ45-uttag, vilket möjliggör snabb integrering i befintlig nätverksstruktur utan behov av specialiserad terminering. Det kompakta höljet gör att skyddet tar minimalt med plats, och dess solida utförande garanterar lång livslängd och tillförlitlighet under svåra arbetsförhållanden.

Det bör understrykas att en förutsättning för att skyddssystemet ska fungera korrekt är att överspänningsskyddet ansluts till en fungerande och certifierad jordning. Endast då kan överspänningsenergin spridas säkert. Genom att välja denna modell investerar du i trygghet och kontinuitet i din nätverksinfrastruktur, vilket undviker kostsamma reparationer och utbyte av utrustning efter åskväder. Detta är ett professionellt verktyg för varje installatör och nätverksadministratör som värdesätter högsta säkerhetsstandarder.

Specifikation

Användningsområde och standarder

Skydd av 10/100 Mbit/s Ethernet-nätverksenheter, inklusive system som drivs via PoE. Enheten är helt passiv och kräver ingen extra styrprogramvara, då den reagerar omedelbart på fysisk nivå vid detektering av spänningstoppar.

Signalväg - Spänning

Nominell spänning är 5 V, medan den maximala (kontinuerliga) spänningen är 6 V. Dessa parametrar är optimala för standarddataöverföring i datornätverk och säkerställer ingen dämpning av signalen samtidigt som den är redo för skyddande reaktion.

Signalväg - Skydd L-L

Skyddsnivån för överspänningsskyddet i relationen linje-till-linje är 40 V. Detta skyddar direkt transmissionsparen mot potentialskillnader som skulle kunna skada känsliga ingångar på nätverkskort.

Signalväg - Skydd L-G

Skyddsspänningen i relationen linje-till-jord är 600 V. Detta är en nyckelparameter som definierar enhetens förmåga att isolera höga spänningar, t.ex. från åskväder, från enhetens chassi.

Signalväg - Urladdningsström

Nominell urladdningsström (linje-till-linje och linje-till-jord) är 100 A (8/20µs), medan den maximala urladdningsströmmen når 135 A (8/20µs), vilket möjliggör säker avledning av betydande energi.

Signalväg - Kapacitans

Kretsens kapacitans är mindre än 30 pF. Ett så lågt värde garanterar att överspänningsskyddet inte introducerar störningar eller försämrar signalkvaliteten i 10/100 Mbit/s-nätverk, vilket bibehåller datapaketens integritet.

Strömförsörjningsväg - Driftspänning

Nominell matningsspänning ligger i intervallet 0 till 50 V, och den maximala matningsspänningen tillåten för PoE-vägen är 56 V. Detta möjliggör samarbete med de flesta standard PoE-nätaggregat och switchar.

Strömförsörjningsväg - Nominell ström

Nominell matningsström är 400 mA. Genom att brygga linjerna (4 med 5 samt 7 med 8) har en ökad strömbelastningskapacitet uppnåtts, vilket är viktigt vid strömförsörjning av kameror med högre strömförbrukning.

Strömförsörjningsväg - Skydd L-L

Skyddsnivån för överspänningsskyddet för strömförsörjningen i relationen linje-till-linje är 125 V. Detta skyddar strömförsörjningsvägen mot plötsliga spänningstoppar inuti kabelstrukturen.

Strömförsörjningsväg - Skydd L-G

Skyddsspänningen linje-till-jord för strömförsörjningsvägen är 1 kV. Detta ger en mycket hög skyddsbarriär mot överspänningar med hög energi som skulle kunna tränga igenom strömförsörjningssystemet.

Strömförsörjningsväg - Urladdningsström

Nominell urladdningsström för strömförsörjningen är 80 A (L-L) och 1 kA (L-G). Den maximala urladdningsströmmen för relationen linje-till-jord i strömförsörjningsvägen är hela 2.5 kA (8/20µs), vilket vittnar om enhetens höga hållfasthet.

Anslutningar och gränssnitt

Enheten är utrustad med standard RJ45-uttag (8P8C). Dessa möjliggör en enkel och säker anslutning till typisk datorkabel av kategori 5e eller högre, vilket säkerställer stabil elektrisk kontakt.

Arbetsförhållanden och jordning

Överspänningsskyddet kräver anslutning till en fungerande jordning eller skyddsledare (PE) via en dedikerad kabel. Korrekt jordning är nödvändig för att leda bort laddningen och för att alla skyddssteg ska fungera korrekt.

Programvara

Enheten är en helt hårdvarubaserad, passiv skyddslösning. Den har ingen inbyggd programvara (firmware), vilket eliminerar risken för systemhängningar eller behov av uppdateringar. Den fungerar kontinuerligt och underhållsfritt från det ögonblick den installeras fysiskt i nätverket.

Innehåll

1x Överspänningsskydd

1x Bruksanvisning

1x Jordningskabel (integrerad)

Mått, Vikt

Produktmått: 30 x 67 x 61 mm (Dj. x Br. x Hö.)

Förpackningsmått: 50 x 100 x 75 mm (Dj. x Br. x Hö.)

Produktvikt: 60 g

Vikt med förpackning: 72 g
