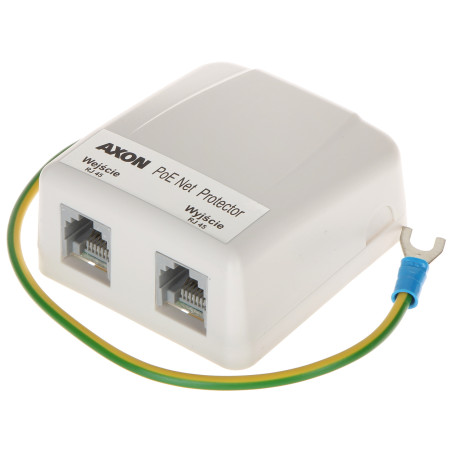

LAN Ethernet PoE RJ45 пренапреженов ограничител 10/100 Mb/s CCTV IP защитно устройство

Модел: AXON AXON-POE

EAN: 6931240030639 SKU: 931030637

• Комплексна защита на Ethernet мрежови устройства 10/100 Mb/s
• Пълна поддръжка на PoE (Power over Ethernet) захранване
• Двустепенна защита: канал за пренос на данни и захранващ канал
• Ефективно отвеждане на зарядите към заземяване (PE)
• Защита линия-линия и линия-земя
• Здрав корпус с компактни размери
• Бърз монтаж чрез стандартни RJ45 гнезда
• Висока товароносимост на захранващия канал благодарение на мостовите линии

Описание

Ограничителят е професионално защитно устройство, проектирано за максимална защита на телеинформационни системи, използващи Ethernet 10/100 Mb/s технология. Това е незаменимо решение в инсталации за IP видеонаблюдение, където камерите са изложени на пренапрежения, индуцирани във външни кабели. Продуктът предлага усъвършенствана двуканална защита, което означава, че защитава както двойките, отговорни за предаването на данни (1-2, 3-6), така и двойките, използвани за предаване на захранване по PoE стандарт (4-5, 7-8).

Основното предимство на това решение е използването на висококачествени полупроводникови елементи, които реагират мигновено при поява на опасно напрежение, отвеждайки заряда към заземяването. Благодарение на това свързаните устройства, като суичове, рутери или IP камери, остават защитени дори по време на силни атмосферни разряди. Конструкцията на устройството позволява защита линия-линия и линия-земя, което представлява комплексна бариера срещу пренапрежения.

Друго предимство е изключително лесната инсталация. Устройството разполага със стандартни RJ45 гнезда, което позволява бързо включване в съществуващата мрежова структура без необходимост от специализирано кримпване на накрайници. Компактният корпус прави ограничителя заемащ минимално място, а здравата му изработка гарантира дълготрайност и надеждност при трудни работни условия.

Трябва да се подчертае, че задължително условие за правилното функциониране на защитната система е свързването на ограничителя към изправно и сертифицирано заземяване. Само тогава енергията на пренапрежението може да бъде безопасно разсеяна. Избирайки този модел, вие инвестирате в спокойствие и непрекъснатост на работата на вашата мрежова инфраструктура, избягвайки скъпи ремонти и подмяна на оборудване след бури. Това е професионален инструмент за всеки инсталатор и мрежов администратор, който цени най-високите стандарти за безопасност.

Спецификация

Предназначение и стандарти

Защита на Ethernet 10/100 Mb/s мрежови устройства, включително системи, захранвани чрез PoE. Устройството е напълно пасивно и не изисква допълнителен софтуер за управление, действайки незабавно на физическо ниво при засичане на пик в напрежението.

Сигнален канал - Напрежение

Номиналното напрежение е 5 V, докато максималното (трайно) напрежение е 6 V. Тези параметри са оптимални за стандартен пренос на данни в компютърни мрежи, осигурявайки липса на затихване на сигнала при едновременна готовност за защитна реакция.

Сигнален канал - Защита L-L

Нивото на защита на пренапреженовата схема в отношение линия-линия е 40 V. Това директно предпазва преносните двойки от разлика в потенциалите, която би могла да повреди чувствителните входове на мрежовите карти.

Сигнален канал - Защита L-G

Напрежението на защита в отношение линия-земя е 600 V. Това е ключов параметър, определящ способността на устройството да изолира високи напрежения, произтичащи например от атмосферни разряди, от масата на устройството.

Сигнален канал - Разряден ток

Номиналният разряден ток (линия-линия и линия-земя) е 100 A (8/20µs), докато максималният разряден ток достига стойност 135 A (8/20µs), което позволява безопасно отвеждане на значителна енергия.

Сигнален канал - Капацитет

Капацитетът на схемата е по-малък от 30 pF. Толкова ниска стойност гарантира, че ограничителят не внася смущения и не намалява качеството на сигнала в 10/100 Mb/s мрежи, запазвайки целостта на пакетите с данни.

Захранващ канал - Работно напрежение

Номиналното захранващо напрежение е в диапазона от 0 до 50 V, а максималното захранващо напрежение, допустимо за PoE канала, е 56 V. Това позволява съвместимост с повечето стандартни захранващи устройства и PoE суичове.

Захранващ канал - Номинален ток

Номиналният захранващ ток е 400 mA. Благодарение на мостовото свързване на линиите (4 с 5 и 7 с 8) е постигната повишена токова товароносимост, което е важно при захранване на камери с по-висока консумация на мощност.

Захранващ канал - Защита L-L

Нивото на защита на пренапреженовата схема на захранването в отношение линия-линия е 125 V. Това предпазва захранващия канал от резки пикове на напрежението вътре в структурата на кабела.

Захранващ канал - Защита L-G

Напрежението на защита линия-земя за захранващия канал е 1 kV. Това осигурява много висока защитна бариера срещу пренапрежения с голяма енергия, които биха могли да преминат през захранващата система.

Захранващ канал - Разряден ток

Номиналният разряден ток на захранването е 80 A (L-L) и 1 kA (L-G). Максималният разряден ток за отношение линия-земя в захранващия канал е цели 2.5 kA (8/20µs), което свидетелства за голямата издръжливост на устройството.

Конектори и интерфейси

Устройството е оборудвано със стандартни RJ45 гнезда (8P8C). Те позволяват лесно и сигурно свързване с типичен компютърен кабел категория 5e или по-висока, осигурявайки стабилен електрически контакт.

Работни условия и заземяване

Ограничителят изисква свързване към изправно заземяване или защитен проводник PE чрез специален проводник. Правилното заземяване е необходимо за отвеждане на заряда и правилното функциониране на всички степени на защита.

Софтуер

Устройството е напълно хардуерно, пасивно защитно решение. Не притежава вграден софтуер (firmware), което елиминира риска от забиване на системата или необходимост от актуализации. Работи непрекъснато и без нужда от поддръжка от момента на правилната физическа инсталация в мрежата.

Съдържание

1x Пренапреженов ограничител

1x Ръководство за употреба

1x Заземителен проводник (интегриран)

Размери, Тегло

Размери на продукта: 30 x 67 x 61 мм (Дълб. x Шир. x Вис.)

Размери на опаковката: 50 x 100 x 75 мм (Дълб. x Шир. x Вис.)

Тегло на продукта: 60 г

Тегло с опаковката: 72 г
