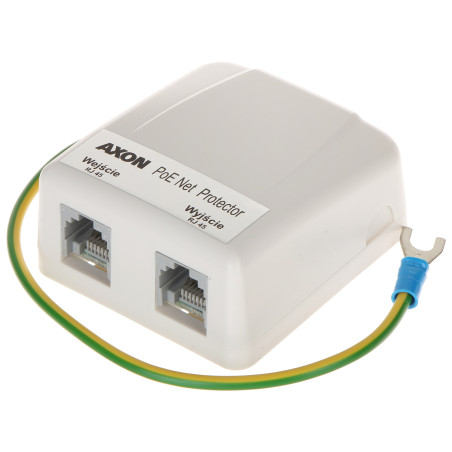

LAN Ethernet PoE RJ45 pārsprieguma aizsargs 10/100 Mb/s CCTV IP tīkla aizsardzība

Modelis: AXON AXON-POE

EAN: 6931240030639 SKU: 931030637

• Visaptveroša 10/100 Mb/s Ethernet tīkla ierīču aizsardzība
• Pilns PoE (Power over Ethernet) barošanas atbalsts
• Divpakāpju aizsardzība: datu pārraides ceļš un barošanas ceļš
• Efektīva lādiņu novadīšana uz zemējumu (PE)
• Aizsardzība līnija-līnija un līnija-zeme
• Izturīgs korpuss ar kompaktiem izmēriem
• Ātra uzstādīšana, pateicoties standarta RJ45 ligzdām
• Augsta barošanas ceļa slodzes izturība, pateicoties savienotajām līnijām

Apraksts

Šis aizsargs ir profesionāla aizsardzības ierīce, kas izstrādāta maksimālai teleinformācijas sistēmu aizsardzībai, kuras izmanto 10/100 Mb/s Ethernet tehnoloģiju. Tas ir neaizstājams risinājums IP videonovērošanas instalācijās, kur kameras ir pakļautas pārspriegumiem, kas inducēti ārējos kabeļos. Produkts piedāvā uzlabotu divu ceļu aizsardzību, kas nozīmē, ka tas aizsargā gan pārus, kas atbildīgi par datu pārraidi (1-2, 3-6), gan pārus, kas tiek izmantoti barošanas pārraidei PoE standartā (4-5, 7-8).

Galvenā šī risinājuma priekšrocība ir augstas kvalitātes pusvadītāju elementu izmantošana, kas acumirklī reaģē uz bīstama sprieguma parādīšanos, novadot lādiņu uz zemējumu. Pateicoties tam, pievienotās ierīces, piemēram, komutatori, maršrutētāji vai IP kameras, paliek drošībā pat pēkšņu atmosfēras izlāžu laikā. Ierīces konstrukcija ļauj aizsargāt līnija-līnija un līnija-zeme, kas veido visaptverošu barjeru pret pārspriegumiem.

Vēl viena priekšrocība ir ārkārtīgi vienkārša uzstādīšana. Ierīcei ir standarta RJ45 ligzdas, kas ļauj ātri pieslēgties esošajai tīkla struktūrai bez nepieciešamības pēc specializētas uzgaļu uzstādīšanas. Kompaktais korpuss nodrošina, ka aizsargs aizņem minimālu vietu, un tā izturīgā izgatavošana garantē ilgmūžību un uzticamību sarežģītos darba apstākļos.

Jāuzsver, ka obligāts nosacījums pareizai aizsardzības sistēmas darbībai ir aizsarga pievienošana pie efektīva un sertificēta zemējuma. Tikai tad pārsprieguma enerģija var tikt droši izkliedēta. Izvēloties šo modeli, jūs investējat savas tīkla infrastruktūras mierā un darbības nepārtrauktībā, izvairoties no dārgiem remontiem un aprīkojuma nomaiņas pēc negaisiem. Tas ir profesionāls rīks ikvienam uzstādītājam un tīkla administratoram, kurš novērtē augstākos drošības standartus.

Specifikācija

Pielietojums un standarti

10/100 Mb/s Ethernet tīkla ierīču aizsardzība, ieskaitot sistēmas, ko darbina PoE. Ierīce ir pilnībā pasīva un tai nav nepieciešama papildu vadības programmatūra, tā darbojas nekavējoties fiziskajā līmenī pēc sprieguma lēciena konstatēšanas.

Signāla ceļš - Spriegums

Nominālais spriegums ir 5 V, savukārt maksimālais (pastāvīgais) spriegums ir 6 V. Šie parametri ir optimāli standarta datu pārraidei datortīklos, nodrošinot signāla vājināšanās neesamību, vienlaikus saglabājot gatavību aizsardzības reakcijai.

Signāla ceļš - Aizsardzība L-L

Pārsprieguma aizsardzības sistēmas aizsardzības līmenis līnija-līnija attiecībā ir 40 V. Tas tieši aizsargā pārraides pārus pret potenciālu starpību, kas varētu sabojāt jutīgās tīkla karšu ieejas.

Signāla ceļš - Aizsardzība L-G

Aizsardzības spriegums līnija-zeme attiecībā ir 600 V. Tas ir galvenais parametrs, kas nosaka ierīces spēju izolēt augstus spriegumus, kas rodas, piemēram, no atmosfēras izlādēm, no ierīces masas.

Signāla ceļš - Izlādes strāva

Nominālā izlādes strāva (līnija-līnija un līnija-zeme) ir 100 A (8/20µs), savukārt maksimālā izlādes strāva sasniedz 135 A (8/20µs) vērtību, kas ļauj droši novadīt ievērojamu enerģiju.

Signāla ceļš - Kapacitāte

Sistēmas kapacitāte ir mazāka par 30 pF. Tik zema vērtība garantē, ka aizsargs nerada traucējumus un nesamazina signāla kvalitāti 10/100 Mb/s tīklos, saglabājot datu pakešu integritāti.

Barošanas ceļš - Darba spriegums

Nominālais barošanas spriegums ir diapazonā no 0 līdz 50 V, un maksimālais barošanas spriegums, kas pieļaujams PoE ceļam, ir 56 V. Tas ļauj sadarboties ar lielāko daļu standarta PoE barošanas bloku un komutatoru.

Barošanas ceļš - Nominālā strāva

Nominālā barošanas strāva ir 400 mA. Pateicoties līniju savienošanai (4 ar 5 un 7 ar 8), ir iegūta palielināta strāvas slodzes izturība, kas ir svarīgi, darbinot kameras ar lielāku enerģijas patēriņu.

Barošanas ceļš - Aizsardzība L-L

Barošanas pārsprieguma aizsardzības sistēmas aizsardzības līmenis līnija-līnija attiecībā ir 125 V. Tas aizsargā barošanas ceļu pret pēkšņiem sprieguma lēcieniem kabeļa struktūras iekšpusē.

Barošanas ceļš - Aizsardzība L-G

Aizsardzības spriegums līnija-zeme barošanas ceļam ir 1 kV. Tas nodrošina ļoti augstu aizsardzības barjeru pret augstas enerģijas pārspriegumiem, kas varētu iekļūt caur barošanas sistēmu.

Barošanas ceļš - Izlādes strāva

Barošanas nominālā izlādes strāva ir 80 A (L-L) un 1 kA (L-G). Maksimālā izlādes strāva līnija-zeme attiecībai barošanas ceļā ir pat 2.5 kA (8/20µs), kas liecina par ierīces augsto izturību.

Savienotāji un saskarnes

Ierīce ir aprīkota ar standarta RJ45 (8P8C) ligzdām. Tās ļauj viegli un droši savienot ar tipisku 5e vai augstākas kategorijas datora vītā pāra kabeli, nodrošinot stabilu elektrisko kontaktu.

Darba apstākļi un zemējums

Aizsargam ir nepieciešams savienojums ar efektīvu zemējumu vai PE aizsargvadu, izmantojot īpašu vadu. Pareizs zemējums ir nepieciešams lādiņa novadīšanai un visu aizsardzības pakāpju pareizai darbībai.

Programmatūra

Ierīce ir pilnībā aparatūras, pasīvs aizsardzības risinājums. Tai nav iebūvētas programmatūras (firmware), kas novērš sistēmas uzkāršanās risku vai nepieciešamību pēc atjauninājumiem. Tā darbojas nepārtraukti un bez apkalpošanas no brīža, kad ir veikta pareiza fiziskā uzstādīšana tīklā.

Saturs

1x Pārsprieguma aizsargs

1x Lietotāja rokasgrāmata

1x Zemējuma vads (integrēts)

Izmēri, Svars

Produkta izmēri: 30 x 67 x 61 mm (Dz. x Plat. x Augst.)

Iepakojuma izmēri: 50 x 100 x 75 mm (Dz. x Plat. x Augst.)

Produkta svars: 60 g

Svars ar iepakojumu: 72 g
