4路视频RS-485 4K AHD CVI TVI PAL 20km SC光纤转换器套件 PTZ遥测信号

型号: OVH-4D/SC

EAN: 6931240084175 SKU: 931084179

• 通过单根光纤传输4路高清视频
• 支持AHD、HD-CVI、HD-TVI及PAL标准
• 支持4K UHD (8 Mpx) 分辨率，帧率为15 fps
• 内置RS-485遥测通道，用于控制PTZ摄像机
• 通过单模光纤传输距离可达20公里
• 采用可靠的SC型光纤接口
• 全实时图像传输，无延迟
• 高抗干扰能力，防雷击

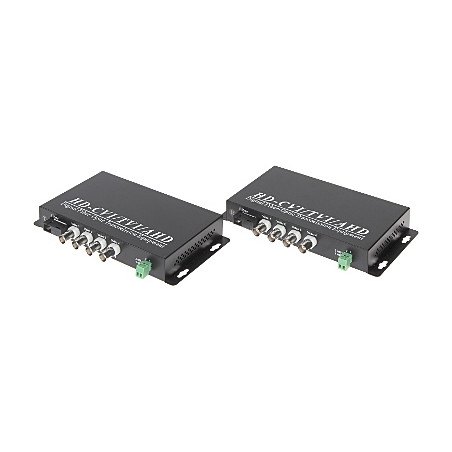

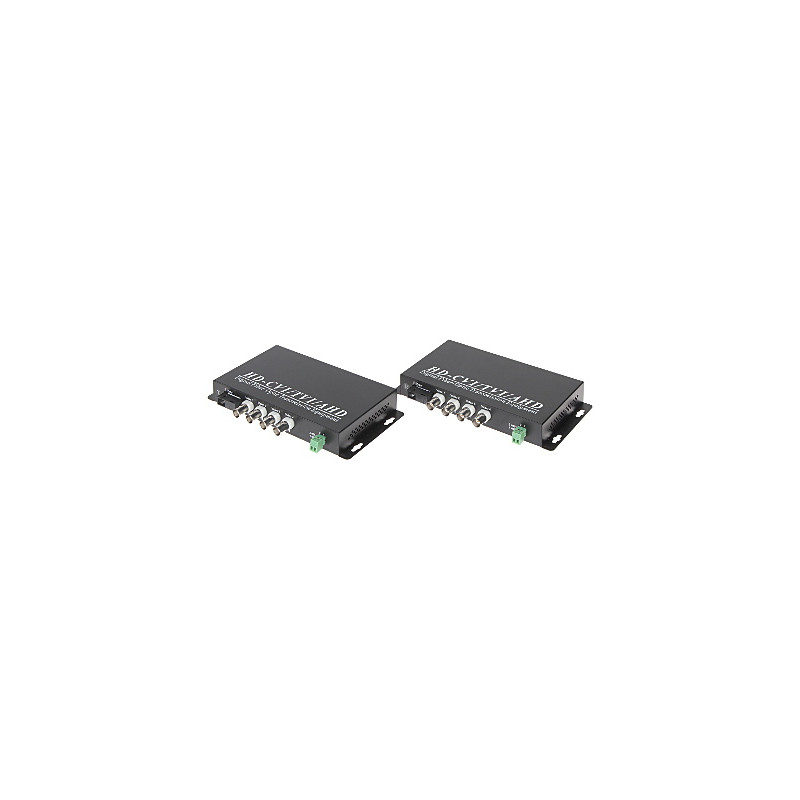

• 套件包含发射器 (TX) 和接收器 (RX)
• 随附专用5V/2A电源适配器
• 即插即用，安装快捷
• LED指示灯显示工作状态和光链路状态

描述

专业级OVH-4D/SC光纤转换器套件是一款先进的系统解决方案，专为远距离无损视频信号和RS-485遥测数据传输而设计。该设备支持传输四路最常见的高清标准视频信号：AHD、HD-CVI、HD-TVI以及传统的PAL信号。通过利用光纤技术和单根单模光纤，该套件保证了长达20公里的传输距离，同时保持实时、无延迟的晶莹剔透的图像质量。

该产品的核心优势在于其对电磁干扰和安装点之间电位差的完全免疫，这对于大型城市、工业或周边监控系统至关重要。该套件支持高达8 Mpx (4K UHD) 分辨率的现代摄像机，能够构建具有最高细节识别参数的监控系统。额外的单向RS-485数据通道允许从录像机或控制键盘完全控制PTZ旋转摄像机。设备配备了坚固的SC型光纤接口，确保了机械连接的耐用性和可靠性。

即插即用的设计使得安装过程快速且无需复杂的软件配置。内置的LED诊断指示灯可实时监控电源、光链路状态以及各BNC通道的信号存在情况。对于传统传输介质（如同轴电缆或双绞线）无法满足距离要求或在恶劣电磁环境下无法保证信号稳定性的场景，这是理想的选择。套件包含发射器 (TX) 和接收器 (RX) 以及专用电源适配器，产品开箱即用。

规格

传输标准

AHD / HD-CVI / HD-TVI / PAL (CVBS)

光纤接口类型

SC (标准光纤连接器)

光纤数量 / 类型

1个 / 单模光纤 (Single-mode)

数据传输距离

最远20 km (单模光纤)

视频通道数量

4个 (BNC)

支持的AHD分辨率

8 Mpx 4K UHD @ 15 fps, 5 Mpx, 4 Mpx, 3 Mpx, 1080p, 720p @ 25/20/12.5 fps

支持的HD-CVI/HD-TVI分辨率

HD-CVI: 1080p, 720p @ 25 fps; HD-TVI: 5 Mpx @ 12.5 fps

支持的模拟分辨率

PAL (CVBS) / 960H @ 25 fps

视频信号参数

视频分辨率8-bit, 带宽 0 MHz ... 50 MHz, 电压 1 Vpp / 75 Ω

RS-485遥测

单向RS-485通道, 接线端子接口 (1+, 2-)

光学参数

波长: 1310 / 1550 nm

设备诊断

LED指示灯: 电源 (Power), 光链路, 各通道视频信号

环境条件

工作温度: -40 °C ... 75 °C, 湿度: 0 % ... 95 % (无冷凝)

电源

5 V DC / 2 A (随附电源适配器)

硬件接口逻辑

该设备采用先进的硬件接口，专门用于将高清模拟信号转换为数字光信号，无需人工干预。接口逻辑基于8位编码，消除了延迟并确保了运动的流畅性，无压缩伪影。设备的操作系统嵌入在负责RS-485数据与视频信号同步的微控制器中。控制面板由LED灯组成，可实时诊断光链路的正确性和各视频通道的活动状态，从而无需使用专业测量仪器即可显著简化维护工作。即插即用机制确保了与任何录像机的完全兼容，无需进行IP配置。

包装内容

1x 发射器 (TX)

1x 接收器 (RX)

2x 5V/2A 电源适配器

尺寸与重量

产品尺寸: 30 x 173 x 190 mm (深 x 宽 x 高)

包装尺寸: 95 x 325 x 225 mm (深 x 宽 x 高)

产品重量: 670 g

包装重量: 1740 g
