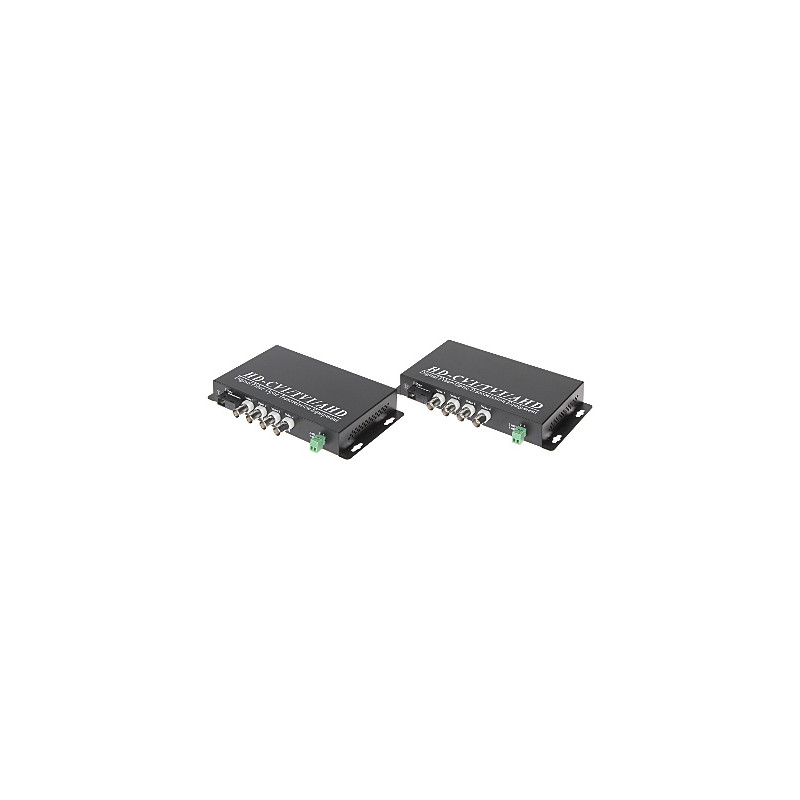

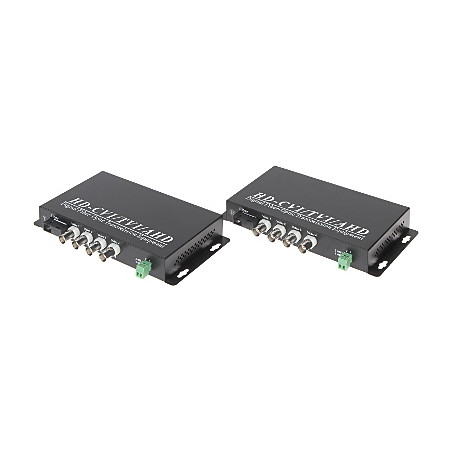

ชุดตัวแปลงสัญญาณไฟเบอร์ออปติก 4 ช่องสัญญาณวิดีโอ RS-485 4K AHD CVI TVI PAL 20 กม. SC พร้อมระบบส่งข้อมูลทางไกล PTZ

รุ่น: OVH-4D/SC

EAN: 6931240084175 SKU: 931084179

• ส่งสัญญาณวิดีโอความละเอียดสูง 4 ช่องผ่านสายไฟเบอร์ออปติก 1 เส้น
• รองรับมาตรฐาน AHD, HD-CVI, HD-TVI และ PAL
• รองรับความละเอียด 4K UHD (8 Mpx) ที่ 15 fps
• ช่องสัญญาณข้อมูล RS-485 ในตัวสำหรับควบคุมกล้อง PTZ
• ระยะการส่งสัญญาณสูงสุด 20 กม. ผ่านสายไฟเบอร์ออปติกแบบโหมดเดี่ยว (Single-mode)
• ใช้หัวต่อออปติกมาตรฐาน SC ที่มีความน่าเชื่อถือสูง
• ส่งสัญญาณภาพแบบเรียลไทม์โดยไม่มีความหน่วง
• ทนทานต่อสัญญาณรบกวนและฟ้าผ่าได้ดีเยี่ยม
• ชุดประกอบด้วยตัวส่งสัญญาณ (TX) และตัวรับสัญญาณ (RX)
• มาพร้อมอะแดปเตอร์จ่ายไฟ 5V/2A
• ติดตั้งง่ายแบบ Plug & Play
• ไฟ LED แสดงสถานะการทำงานและการเชื่อมต่อออปติก

คำอธิบาย

ชุดตัวแปลงสัญญาณไฟเบอร์ออปติกมืออาชีพรุ่น OVH-4D/SC เป็นโซลูชันระบบขั้นสูงที่ออกแบบมาเพื่อการส่งสัญญาณวิดีโอและข้อมูลทางไกล RS-485 โดยไม่มีการสูญเสียคุณภาพในระยะทางไกล อุปกรณ์นี้ช่วยให้สามารถส่งสัญญาณวิดีโอได้สูงสุด 4 ช่องในมาตรฐานความละเอียดสูงยอดนิยม ได้แก่ AHD, HD-CVI, HD-TVI และสัญญาณ PAL แบบดั้งเดิม ด้วยการใช้เทคโนโลยีไฟเบอร์ออปติกและสายไฟเบอร์แบบโหมดเดี่ยวเพียงเส้นเดียว ชุดอุปกรณ์นี้รับประกันระยะการส่งสัญญาณได้ไกลถึง 20 กิโลเมตร โดยยังคงคุณภาพของภาพที่คมชัดแบบเรียลไทม์โดยไม่มีความหน่วงใดๆ

ข้อได้เปรียบที่สำคัญของผลิตภัณฑ์คือความสามารถในการป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าและความแตกต่างของศักย์ไฟฟ้าในจุดติดตั้ง ซึ่งเป็นสิ่งสำคัญอย่างยิ่งในระบบเฝ้าระวังขนาดใหญ่ในเมือง อุตสาหกรรม หรือพื้นที่รอบนอก ชุดอุปกรณ์รองรับกล้องสมัยใหม่ที่มีความละเอียดสูงสุด 8 Mpx (4K UHD) ช่วยให้สามารถสร้างระบบเฝ้าระวังที่มีความละเอียดสูงได้ ช่องสัญญาณข้อมูล RS-485 แบบทิศทางเดียวเพิ่มเติมช่วยให้สามารถควบคุมกล้อง PTZ ได้อย่างเต็มรูปแบบจากเครื่องบันทึกหรือคีย์บอร์ดควบคุม อุปกรณ์มาพร้อมกับหัวต่อออปติกชนิด SC ที่แข็งแรงทนทาน เพื่อให้มั่นใจถึงความทนทานและการเชื่อมต่อทางกลที่มั่นคง

การออกแบบแบบ Plug & Play ทำให้การติดตั้งรวดเร็วและไม่ต้องตั้งค่าซอฟต์แวร์ที่ซับซ้อน ไฟ LED แสดงสถานะการวินิจฉัยในตัวช่วยให้สามารถตรวจสอบแหล่งจ่ายไฟ สถานะการเชื่อมต่อออปติก และสัญญาณวิดีโอในแต่ละช่อง BNC ได้แบบเรียลไทม์ นี่คือตัวเลือกที่สมบูรณ์แบบสำหรับสถานที่ที่สื่อส่งสัญญาณแบบเดิม เช่น สายโคแอกเชียลหรือสายแลน ไม่สามารถตอบสนองความต้องการด้านระยะทางหรือความเสถียรของสัญญาณในสภาพแวดล้อมที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าสูงได้ ชุดอุปกรณ์ประกอบด้วยทั้งตัวส่งสัญญาณ (TX) และตัวรับสัญญาณ (RX) พร้อมอะแดปเตอร์จ่ายไฟเฉพาะ ทำให้ผลิตภัณฑ์พร้อมใช้งานได้ทันที

ข้อมูลจำเพาะ

มาตรฐานการส่งสัญญาณ

AHD / HD-CVI / HD-TVI / PAL (CVBS)

ประเภทหัวต่อออปติก

SC (หัวต่อไฟเบอร์ออปติกมาตรฐาน)

จำนวนเส้นใย / ประเภท

1 เส้น / ไฟเบอร์โหมดเดี่ยว (Single-mode)

ระยะการส่งสัญญาณ

สูงสุด 20 กม. (ไฟเบอร์โหมดเดี่ยว)

จำนวนช่องสัญญาณวิดีโอ

4 ช่อง (BNC)

ความละเอียดที่รองรับ AHD

8 Mpx 4K UHD @ 15 fps, 5 Mpx, 4 Mpx, 3 Mpx, 1080p, 720p @ 25/20/12.5 fps

ความละเอียดที่รองรับ HD-CVI/HD-TVI

HD-CVI: 1080p, 720p @ 25 fps; HD-TVI: 5 Mpx @ 12.5 fps

ความละเอียดที่รองรับอนาล็อก

PAL (CVBS) / 960H @ 25 fps

พารามิเตอร์สัญญาณวิดีโอ

ความละเอียดวิดีโอ 8-bit, แบนด์วิดท์ 0 MHz ... 50 MHz, แรงดันไฟฟ้า 1 Vpp / 75 Ω

ระบบทางไกล RS-485

ช่องสัญญาณ RS-485 ทิศทางเดียว, หัวต่อแบบเทอร์มินัลบล็อก (1+, 2-)

พารามิเตอร์ออปติก

ความยาวคลื่น: 1310 / 1550 nm

การวินิจฉัยอุปกรณ์

ไฟ LED แสดงสถานะ: แหล่งจ่ายไฟ (Power), การเชื่อมต่อออปติก (Link), สัญญาณวิดีโอในแต่ละช่อง

สภาพแวดล้อมการทำงาน

อุณหภูมิการทำงาน: -40 °C ... 75 °C, ความชื้น: 0 % ... 95 % (ไม่มีการควบแน่น)

แหล่งจ่ายไฟ

5 V DC / 2 A (มีอะแดปเตอร์ให้ในชุด)

ตรรกะของอินเทอร์เฟซฮาร์ดแวร์

อุปกรณ์ใช้อินเทอร์เฟซฮาร์ดแวร์ขั้นสูงที่ออกแบบมาเพื่อการแปลงสัญญาณอนาล็อกความละเอียดสูงเป็นสัญญาณดิจิทัลออปติกโดยไม่ต้องบำรุงรักษา ตรรกะของอินเทอร์เฟซขึ้นอยู่กับการเข้ารหัส 8 บิต ซึ่งช่วยขจัดความหน่วงและรับประกันความลื่นไหลของการเคลื่อนไหวโดยไม่มีสิ่งแปลกปลอมจากการบีบอัด ระบบปฏิบัติการของอุปกรณ์ถูกฝังอยู่ในไมโครคอนโทรลเลอร์ที่รับผิดชอบในการซิงโครไนซ์ข้อมูล RS-485 กับสัญญาณวิดีโอ แผงควบคุมประกอบด้วยไฟ LED ที่วินิจฉัยความถูกต้องของการเชื่อมต่อออปติกและการทำงานของช่องสัญญาณวิดีโอแต่ละช่องแบบเรียลไทม์ ซึ่งช่วยอำนวยความสะดวกในการซ่อมบำรุงโดยไม่จำเป็นต้องใช้เครื่องมือวัดพิเศษ กลไก Plug & Play ช่วยให้มั่นใจได้ถึงความเข้ากันได้เต็มรูปแบบกับเครื่องบันทึกใดๆ โดยไม่จำเป็นต้องกำหนดค่า IP

อุปกรณ์ในชุด

1x ตัวส่งสัญญาณ (TX)

1x ตัวรับสัญญาณ (RX)

2x อะแดปเตอร์จ่ายไฟ 5V/2A

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 30 x 173 x 190 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 95 x 325 x 225 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 670 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 1740 กรัม
