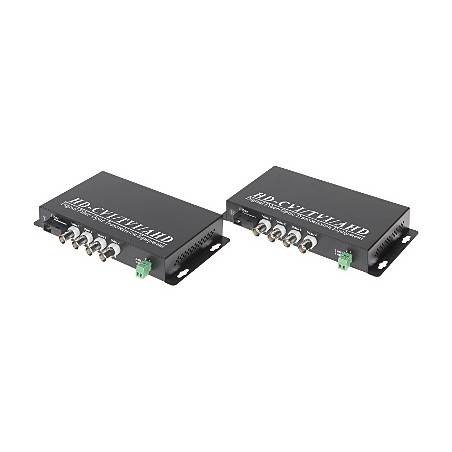

Száloptikai konverter készlet 4x Video RS-485 4K AHD CVI TVI PAL 20km SC Telemetria PTZ jel

Modell: OVH-4D/SC

EAN: 6931240084175 SKU: 931084179

• 4 nagyfelbontású videocsatorna átvitele egyetlen szálon
• AHD, HD-CVI, HD-TVI és PAL szabványok támogatása
• 4K UHD (8 Mpx) felbontás támogatása 15 fps sebességgel
• Beépített RS-485 telemetriai csatorna PTZ kamerák vezérléséhez
• Átviteli távolság akár 20 km egymódusú száloptikán keresztül
• Megbízható SC típusú optikai csatlakozó használata
• Teljes valós idejű képátvitel késleltetés nélkül
• Magas ellenállás az interferenciával és a villámcsapásokkal szemben
• A készlet tartalmaz egy adót (TX) és egy vevőt (RX)
• Dedikált 5V/2A tápegységek a csomagban
• Gyors Plug & Play telepítés
• LED diódák a működési állapot és az optikai kapcsolat jelzésére

Leírás

A professzionális OVH-4D/SC száloptikai konverter készlet egy fejlett rendszermegoldás, amelyet a videójel és az RS-485 telemetriai adatok veszteségmentes átvitelére terveztek nagyon nagy távolságokra. Az eszköz lehetővé teszi akár négy videocsatorna átvitelét a legnépszerűbb nagyfelbontású szabványokban: AHD, HD-CVI, HD-TVI és a hagyományos PAL jel. A száloptikai technológia és egyetlen egymódusú szál használatával a készlet akár 20 kilométeres átviteli távolságot garantál, miközben kristálytiszta képminőséget biztosít valós időben, késleltetés nélkül.

A termék kulcsfontosságú előnye a teljes ellenállás az elektromágneses interferenciával és a telepítési pontok közötti potenciálkülönbségekkel szemben, ami kritikus fontosságú a kiterjedt városi, ipari vagy kerületi megfigyelőrendszerekben. A készlet támogatja a modern, akár 8 Mpx (4K UHD) felbontású kamerákat, ami lehetővé teszi a legmagasabb részletfelismerési paraméterekkel rendelkező megfigyelőrendszerek kiépítését. Egy további, egyirányú RS-485 adatcsatorna lehetővé teszi a PTZ forgatható kamerák teljes körű vezérlését a rögzítő vagy a vezérlőbillentyűzet szintjéről. Az eszközök robusztus SC típusú optikai csatlakozókkal vannak felszerelve, amelyek biztosítják a mechanikai kapcsolat tartósságát és megbízhatóságát.

A Plug & Play kialakítás gyors telepítést tesz lehetővé, amely nem igényel bonyolult szoftverkonfigurációt. A beépített LED diagnosztikai jelzőfények lehetővé teszik a tápellátás, az optikai kapcsolat állapota és az egyes BNC csatornákon lévő jel jelenlétének folyamatos nyomon követését. Ideális választás mindenhol, ahol a hagyományos átviteli közegek, mint a koaxiális kábel vagy az érpáras kábel, nem képesek megfelelni a távolsági vagy jelstabilitási követelményeknek nehéz elektromágneses környezetben. A készlet tartalmaz egy adót (TX) és egy vevőt (RX) a dedikált hálózati tápegységekkel együtt, így a termék azonnal üzemkész.

Specifikáció

Átviteli szabványok

AHD / HD-CVI / HD-TVI / PAL (CVBS)

Optikai csatlakozó típusa

SC (szabványos száloptikai csatlakozó)

Szálak száma / Típus

1 db / Egymódusú szál (Single-mode)

Adatátviteli hatótávolság

Akár 20 km (Egymódusú szál)

Videocsatornák száma

4 db (BNC)

Támogatott AHD felbontások

8 Mpx 4K UHD @ 15 fps, 5 Mpx, 4 Mpx, 3 Mpx, 1080p, 720p @ 25/20/12.5 fps

Támogatott HD-CVI/HD-TVI felbontások

HD-CVI: 1080p, 720p @ 25 fps; HD-TVI: 5 Mpx @ 12.5 fps

Támogatott analóg felbontások

PAL (CVBS) / 960H @ 25 fps

Videójel paraméterek

Videó felbontás 8-bit, Sávszélesség 0 MHz ... 50 MHz, Feszültség 1 Vpp / 75 Ω

RS-485 telemetria

Egyirányú RS-485 csatorna, Csatlakozók sorkapocs (1+, 2-)

Optikai paraméterek

Hullámhossz: 1310 / 1550 nm

Eszközdiagnosztika

LED jelzőfények: Tápellátás (Power), Optikai kapcsolat, Videójel a csatornákon

Környezeti feltételek

Üzemi hőmérséklet: -40 °C ... 75 °C, Páratartalom: 0 % ... 95 % (kondenzáció nélkül)

Tápellátás

5 V DC / 2 A (tápegységek a csomagban)

Hardveres interfész logika

Az eszköz egy fejlett hardveres interfészt használ, amelyet a nagyfelbontású analóg jelek digitális optikai jellé történő karbantartásmentes konvertálására terveztek. Az interfész logikája 8-bites kódoláson alapul, amely kiküszöböli a késleltetést és biztosítja a mozgás folyamatosságát tömörítési műtermékek nélkül. Az eszköz operációs rendszere az RS-485 adatok és a videójel szinkronizálásáért felelős mikrokontrollerbe van ágyazva. A vezérlőpanel LED diódákból áll, amelyek valós időben diagnosztizálják az optikai kapcsolat helyességét és az egyes videocsatornák aktivitását, ami jelentősen megkönnyíti a szervizelést speciális mérőműszerek használata nélkül. A Plug & Play mechanizmus teljes kompatibilitást biztosít bármely rögzítővel, IP-konfiguráció nélkül.

Tartalom

1x Adó (TX)

1x Vevő (RX)

2x Tápegység 5V/2A

Méretek, Súly

Termék méretei: 30 x 173 x 190 mm (Mélys. x Szél. x Mag.)

Csomagolás méretei: 95 x 325 x 225 mm (Mélys. x Szél. x Mag.)

Termék súlya: 670 g

Súly csomagolással: 1740 g
