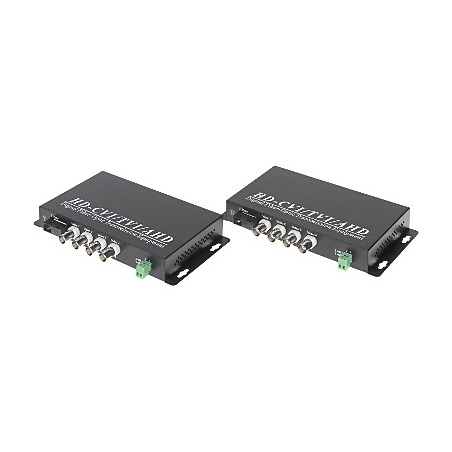

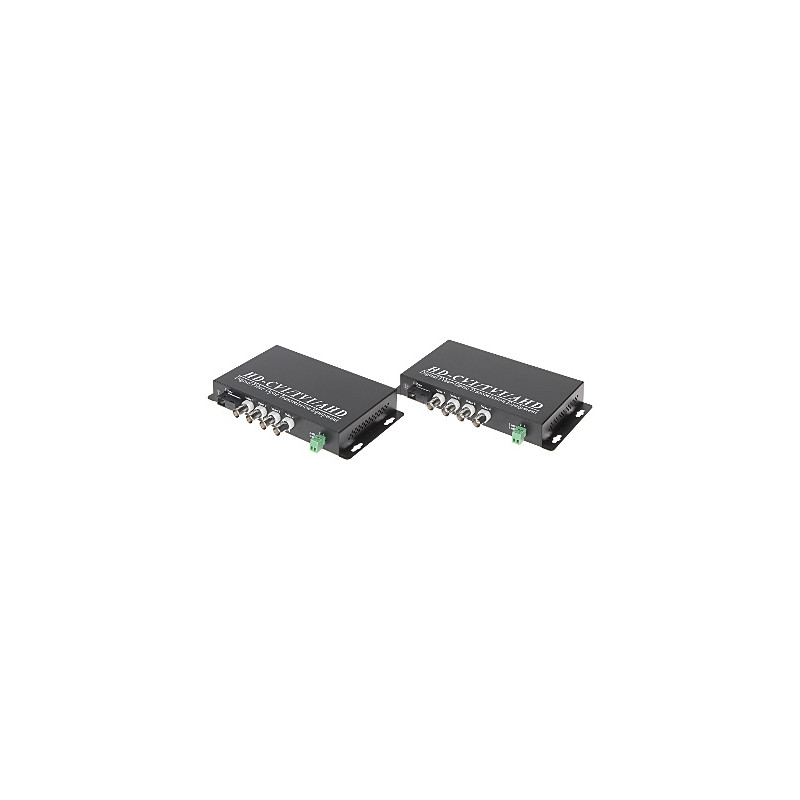

Комплект оптични конвертори 4x Video RS-485 4K AHD CVI TVI PAL 20km SC Телеметрия PTZ сигнал

Модел: OVH-4D/SC

EAN: 6931240084175 SKU: 931084179

• Предаване на 4 канала видео с висока разделителна способност по едно влакно
• Поддръжка на стандарти AHD, HD-CVI, HD-TVI и PAL
• Поддръжка на 4K UHD (8 Mpx) резолюция при 15 кадъра в секунда
• Вграден телеметричен канал RS-485 за управление на PTZ камери
• Обхват на предаване до 20 км чрез едномодово оптично влакно
• Използване на надежден оптичен конектор тип SC
• Пълно предаване на изображението в реално време без закъснения
• Висока устойчивост на смущения и атмосферни разряди
• Комплектът включва предавател (TX) и приемник (RX)
• Специализирани захранващи устройства 5V/2A в комплекта
• Бърза инсталация тип Plug & Play
• LED диоди, информиращи за работното състояние и оптичната връзка

Описание

Професионалният комплект оптични конвертори OVH-4D/SC е усъвършенствано системно решение, проектирано за предаване без загуби на видео сигнал и телеметрични данни RS-485 на много големи разстояния. Устройството позволява предаването на до четири видео канала в най-популярните стандарти с висока разделителна способност: AHD, HD-CVI, HD-TVI и традиционния PAL сигнал. Благодарение на използването на оптична технология и едно едномодово влакно, комплектът гарантира обхват на предаване до 20 километра, като същевременно запазва кристално качество на изображението в реално време без никакви закъснения.

Ключово предимство на продукта е неговата пълна устойчивост на електромагнитни смущения и потенциални разлики между точките на инсталация, което е критично при мащабни системи за градско, индустриално или периметрово наблюдение. Комплектът поддържа модерни камери с резолюция до 8 Mpx (4K UHD), което позволява изграждането на системи за наблюдение с най-високи параметри за разпознаване на детайли. Допълнителният еднопосочен канал за данни RS-485 позволява пълно управление на PTZ камери от нивото на рекордер или контролна клавиатура. Устройствата са оборудвани със здрави оптични конектори тип SC, които осигуряват издръжливост и сигурност на механичната връзка.

Конструкцията на комплекта тип Plug & Play прави инсталацията бърза и не изисква сложна софтуерна конфигурация. Вградените диагностични LED индикатори позволяват текущ мониторинг на захранването, състоянието на оптичната връзка и наличието на сигнал на отделните BNC канали. Това е идеален избор навсякъде, където традиционните преносни среди, като коаксиален кабел или усукана двойка, не са в състояние да отговорят на изискванията за разстояние или стабилност на сигнала в трудна електромагнитна среда. В комплекта са включени както предавател (TX), така и приемник (RX) заедно със специализирани мрежови захранващи устройства, което прави продукта готов за незабавна работа.

Спецификация

Стандарти за предаване

AHD / HD-CVI / HD-TVI / PAL (CVBS)

Тип оптичен конектор

SC (стандартен оптичен конектор)

Брой влакна / Тип

1 бр. / Едномодово влакно (Single-mode)

Обхват на предаване на данни

До 20 км (Едномодово влакно)

Брой видео канали

4 бр. (BNC)

Поддържани AHD резолюции

8 Mpx 4K UHD @ 15 кадъра/сек, 5 Mpx, 4 Mpx, 3 Mpx, 1080p, 720p @ 25/20/12.5 кадъра/сек

Поддържани HD-CVI/HD-TVI резолюции

HD-CVI: 1080p, 720p @ 25 кадъра/сек; HD-TVI: 5 Mpx @ 12.5 кадъра/сек

Поддържани аналогови резолюции

PAL (CVBS) / 960H @ 25 кадъра/сек

Параметри на видео сигнала

Видео резолюция 8-bit, Честотна лента 0 MHz ... 50 MHz, Напрежение 1 Vpp / 75 Ω

Телеметрия RS-485

Еднопосочен канал RS-485, Конектори клемна лента (1+, 2-)

Оптични параметри

Дължина на вълната: 1310 / 1550 nm

Диагностика на устройството

LED индикатори: Захранване (Power), Оптична връзка, Видео сигнал на каналите

Условия на околната среда

Работна температура: -40 °C ... 75 °C, Влажност: 0 % ... 95 % (без кондензация)

Захранване

5 V DC / 2 A (захранващи устройства в комплекта)

Логика на хардуерния интерфейс

Устройството използва усъвършенстван хардуерен интерфейс, предназначен за автоматично преобразуване на аналогови сигнали с висока разделителна способност в цифров оптичен формат. Логиката на интерфейса се основава на 8-битово кодиране, което елиминира закъсненията и осигурява плавност на движението без артефакти от компресия. Операционната система на устройството е вградена в микроконтролер, отговорен за синхронизацията на RS-485 данните с видео сигнала. Контролният панел се състои от LED диоди, които в реално време диагностицират коректността на оптичната връзка и активността на отделните видео канали, което значително улеснява обслужването без нужда от специализирани измервателни уреди. Механизмът Plug & Play осигурява пълна съвместимост с всеки рекордер без необходимост от IP конфигурация.

Съдържание

1x Предавател (TX)

1x Приемник (RX)

2x Захранващо устройство 5V/2A

Размери, Тегло

Размери на продукта: 30 x 173 x 190 мм (Дълб. x Шир. x Вис.)

Размери на опаковката: 95 x 325 x 225 мм (Дълб. x Шир. x Вис.)

Тегло на продукта: 670 г

Тегло с опаковката: 1740 г
