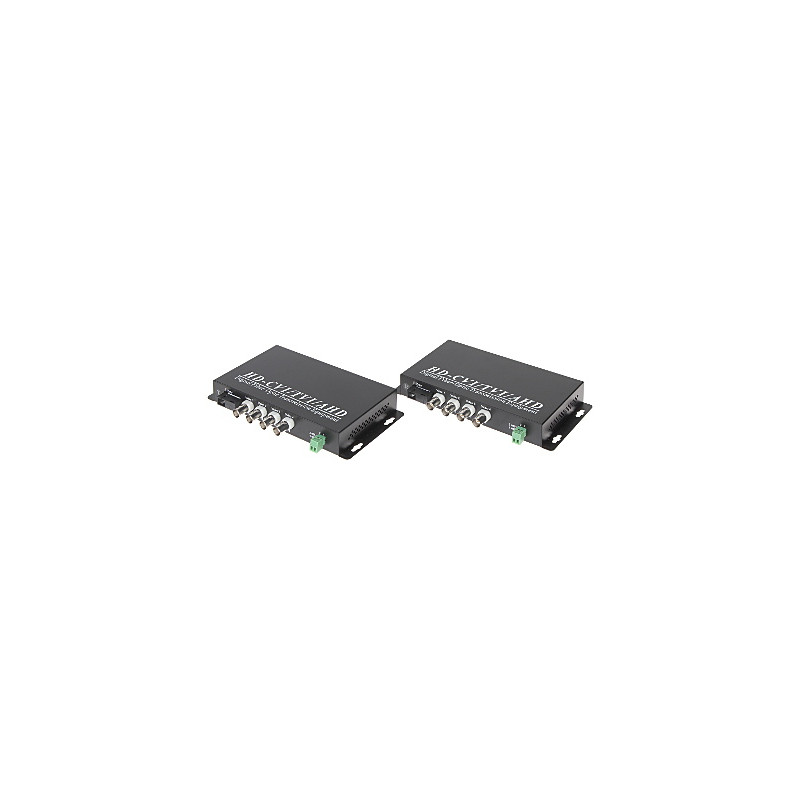

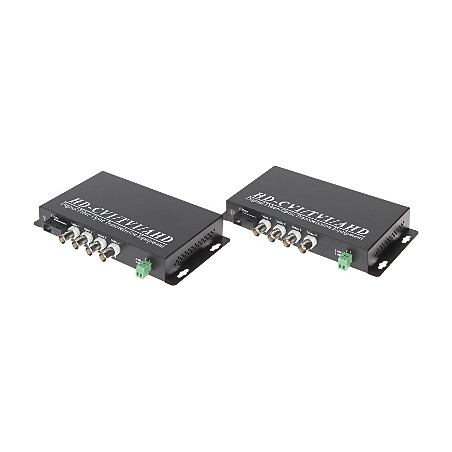

Набор валаконна-аптычных канвертараў 4x Video RS-485 4K AHD CVI TVI PAL 20км SC Сігнал Тэлеметрыя PTZ

Мадэль: OVH-4D/SC

EAN: 6931240084175 SKU: 931084179

• Перадача 4 каналаў відэа высокай раздзяляльнасці праз адно валакно
• Падтрымка стандартаў AHD, HD-CVI, HD-TVI і PAL
• Падтрымка раздзяляльнасці 4K UHD (8 Мп) пры 15 к/с
• Убудаваны тэлеметрычны канал RS-485 для кіравання камерамі PTZ
• Дыяпазон перадачы да 20 км праз аднамодавае валакно
• Выкарыстанне надзейнага аптычнага раздыма тыпу SC
• Поўная перадача выявы ў рэальным часе без затрымак
• Высокая ўстойлівасць да перашкод і атмасферных разрадаў
• Набор уключае перадатчык (TX) і прыёмнік (RX)
• Спецыялізаваныя блокі сілкавання 5В/2А ў камплекце
• Хуткая ўстаноўка тыпу Plug & Play
• Святлодыёды, якія інфармуюць аб стане працы і аптычнай сувязі

Апісанне

Прафесійны набор валаконна-аптычных канвертараў OVH-4D/SC — гэта перадавое сістэмнае рашэнне, распрацаванае для перадачы відэасігналу і тэлеметрычных даных RS-485 без страт на вельмі вялікія адлегласці. Прылада дазваляе перадаваць да чатырох каналаў відэа ў самых папулярных стандартах высокай раздзяляльнасці: AHD, HD-CVI, HD-TVI, а таксама традыцыйнага сігналу PAL. Дзякуючы выкарыстанню валаконна-аптычнай тэхналогіі і аднаго аднамодавага валакна, набор гарантуе далёкасць перадачы да 20 кіламетраў, захоўваючы пры гэтым крышталёва чыстую якасць выявы ў рэальным часе без якіх-небудзь затрымак.

Ключавой перавагай прадукту з'яўляецца яго поўная ўстойлівасць да электрамагнітных перашкод і розніцы патэнцыялаў паміж кропкамі ўстаноўкі, што з'яўляецца крытычным у шырокіх сістэмах гарадскога, прамысловага або перыметральнага маніторынгу. Набор падтрымлівае сучасныя камеры з раздзяляльнасцю да 8 Мп (4K UHD), што дазваляе будаваць сістэмы назірання з найвышэйшымі параметрамі распазнавання дэталяў. Дадатковы аднанакіраваны канал даных RS-485 дазваляе цалкам кіраваць паваротнымі камерамі PTZ з узроўню рэгістратара або клавіятуры кіравання. Прылады абсталяваны трывалымі аптычнымі раздымамі тыпу SC, якія забяспечваюць даўгавечнасць і надзейнасць механічнага злучэння.

Канструкцыя набору тыпу Plug & Play робіць ўстаноўку хуткай і не патрабуе складанай праграмнай канфігурацыі. Убудаваныя дыягнастычныя святлодыёдныя індыкатары дазваляюць ажыццяўляць бягучы маніторынг сілкавання, стану аптычнага злучэння і наяўнасці сігналу на асобных каналах BNC. Гэта ідэальны выбар усюды, дзе традыцыйныя асяроддзі перадачы, такія як кааксіяльны кабель або вітая пара, не ў стане справіцца з патрабаваннямі да адлегласці або стабільнасці сігналу ў складаным электрамагнітным асяроддзі. У камплекце знаходзіцца як перадатчык (TX), так і прыёмнік (RX) разам са спецыялізаванымі сеткавымі блокамі сілкавання, што робіць прадукт гатовым да неадкладнай працы.

Спецыфікацыя

Стандарты перадачы

AHD / HD-CVI / HD-TVI / PAL (CVBS)

Тып аптычнага раздыма

SC (стандартны валаконна-аптычны канектар)

Колькасць валокнаў / Тып

1 шт. / Аднамодавае валакно (Single-mode)

Дыяпазон перадачы даных

Да 20 км (Аднамодавае валакно)

Колькасць відэаканалаў

4 шт. (BNC)

Падтрымліваемыя раздзяляльнасці AHD

8 Мп 4K UHD @ 15 к/с, 5 Мп, 4 Мп, 3 Мп, 1080p, 720p @ 25/20/12.5 к/с

Падтрымліваемыя раздзяляльнасці HD-CVI/HD-TVI

HD-CVI: 1080p, 720p @ 25 к/с; HD-TVI: 5 Мп @ 12.5 к/с

Падтрымліваемыя аналагавыя раздзяляльнасці

PAL (CVBS) / 960H @ 25 к/с

Параметры відэасігналу

Раздзяляльнасць відэа 8-біт, Паласа 0 МГц ... 50 МГц, Напружанне 1 Vpp / 75 Ω

Тэлеметрыя RS-485

Аднанакіраваны канал RS-485, Раздымы клемная калодка (1+, 2-)

Аптычныя параметры

Даўжыня хвалі: 1310 / 1550 нм

Дыягностыка прылады

Святлодыёдныя індыкатары: Сілкаванне (Power), Аптычная сувязь, Відэасігнал на каналах

Умовы навакольнага асяроддзя

Тэмпература працы: -40 °C ... 75 °C, Вільготнасць: 0 % ... 95 % (без кандэнсацыі)

Сілкаванне

5 В DC / 2 А (блокі сілкавання ў камплекце)

Логіка апаратнага інтэрфейсу

Прылада выкарыстоўвае перадавы апаратны інтэрфейс, прызначаны для неабслугоўваемага пераўтварэння аналагавых сігналаў высокай раздзяляльнасці ў лічбавую аптычную форму. Логіка інтэрфейсу грунтуецца на 8-бітным кадаванні, што выключае затрымкі і забяспечвае плаўнасць руху без артэфактаў сціску. Аперацыйная сістэма прылады ўшыта ў мікракантролер, адказны за сінхранізацыю даных RS-485 з відэасігналам. Панэль кіравання складаецца са святлодыёдаў, якія ў рэальным часе дыягнастуюць карэктнасць аптычнай сувязі і актыўнасць асобных відэаканалаў, што значна палягчае абслугоўванне без патрэбы выкарыстання спецыялізаваных вымяральнікаў. Механізм Plug & Play забяспечвае поўную сумяшчальнасць з любым рэгістратарам без неабходнасці канфігурацыі IP.

Змесціва

1x Перадатчык (TX)

1x Прыёмнік (RX)

2x Блок сілкавання 5В/2А

Памеры, Вага

Памеры прадукту: 30 x 173 x 190 мм (Гл. x Шыр. x Выс.)

Памеры ўпакоўкі: 95 x 325 x 225 мм (Гл. x Шыр. x Выс.)

Вага прадукту: 670 г

Вага з упакоўкай: 1740 г
