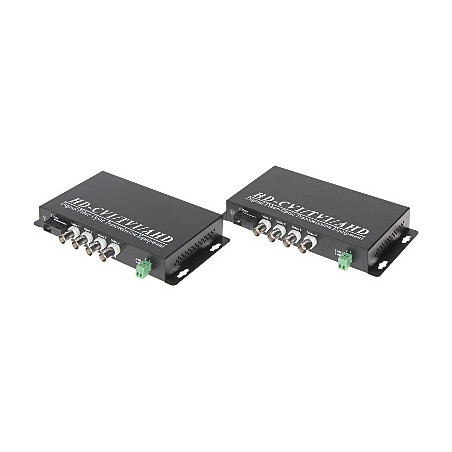

Glasfaser-Konverter-Set 4x Video RS-485 4K AHD CVI TVI PAL 20km SC Telemetrie PTZ

Modell: OVH-4D/SC

EAN: 6931240084175 SKU: 931084179

• Übertragung von 4 hochauflösenden Videokanälen über eine Glasfaser
• Unterstützung der Standards AHD, HD-CVI, HD-TVI sowie PAL
• Unterstützung für 4K UHD Auflösung (8 Mpx) bei 15 fps
• Integrierter RS-485 Telemetriekanal zur Steuerung von PTZ-Kameras
• Übertragungsreichweite bis zu 20 km über Singlemode-Glasfaser
• Verwendung eines zuverlässigen optischen SC-Anschlusses
• Vollständige Echtzeit-Bildübertragung ohne Verzögerungen
• Hohe Beständigkeit gegen Störungen und atmosphärische Entladungen
• Das Set enthält einen Sender (TX) und einen Empfänger (RX)
• Dedizierte 5V/2A Netzteile im Lieferumfang enthalten
• Schnelle Plug & Play Installation
• LED-Anzeigen für Betriebsstatus und optische Verbindung

Beschreibung

Das professionelle Glasfaser-Konverter-Set OVH-4D/SC ist eine fortschrittliche Systemlösung, die für die verlustfreie Übertragung von Videosignalen und RS-485-Telemetriedaten über sehr große Entfernungen entwickelt wurde. Das Gerät ermöglicht die Übertragung von bis zu vier Videokanälen in den gängigsten hochauflösenden Standards: AHD, HD-CVI, HD-TVI sowie dem traditionellen PAL-Signal. Dank der Glasfasertechnologie und einer Singlemode-Faser garantiert das Set eine Übertragungsreichweite von bis zu 20 Kilometern, wobei die kristallklare Bildqualität in Echtzeit ohne Verzögerungen erhalten bleibt.

Ein wesentlicher Vorteil des Produkts ist seine vollständige Immunität gegen elektromagnetische Störungen und Potenzialunterschiede zwischen den Installationspunkten, was in weitläufigen städtischen, industriellen oder Perimeterschutz-Überwachungssystemen entscheidend ist. Das Set unterstützt moderne Kameras mit einer Auflösung von bis zu 8 Mpx (4K UHD), was den Aufbau von Überwachungssystemen mit höchsten Anforderungen an die Detailerkennung ermöglicht. Ein zusätzlicher, unidirektionaler RS-485-Datenkanal erlaubt die vollständige Steuerung von PTZ-Schwenk-Neige-Kameras über einen Rekorder oder ein Steuerpult. Die Geräte sind mit robusten optischen SC-Anschlüssen ausgestattet, die Langlebigkeit und mechanische Verbindungssicherheit gewährleisten.

Das Plug & Play-Design des Sets macht die Installation schnell und erfordert keine komplexe Softwarekonfiguration. Integrierte LED-Diagnoseanzeigen ermöglichen die laufende Überwachung der Stromversorgung, des optischen Verbindungsstatus und des Signalvorhandenseins an den einzelnen BNC-Kanälen. Dies ist die ideale Wahl überall dort, wo herkömmliche Übertragungsmedien wie Koaxialkabel oder Twisted-Pair-Kabel den Anforderungen an Entfernung oder Signalstabilität in schwierigen elektromagnetischen Umgebungen nicht gerecht werden können. Das Set enthält sowohl einen Sender (TX) als auch einen Empfänger (RX) sowie dedizierte Netzteile, wodurch das Produkt sofort einsatzbereit ist.

Spezifikation

Übertragungsstandards

AHD / HD-CVI / HD-TVI / PAL (CVBS)

Art des optischen Anschlusses

SC (Standard-Glasfaseranschluss)

Anzahl der Fasern / Typ

1 Stk. / Singlemode-Faser

Datenübertragungsreichweite

Bis zu 20 km (Singlemode-Faser)

Anzahl der Videokanäle

4 Stk. (BNC)

Unterstützte AHD-Auflösungen

8 Mpx 4K UHD @ 15 fps, 5 Mpx, 4 Mpx, 3 Mpx, 1080p, 720p @ 25/20/12.5 fps

Unterstützte HD-CVI/HD-TVI-Auflösungen

HD-CVI: 1080p, 720p @ 25 fps; HD-TVI: 5 Mpx @ 12.5 fps

Unterstützte analoge Auflösungen

PAL (CVBS) / 960H @ 25 fps

Videosignalparameter

Videoauflösung 8-Bit, Bandbreite 0 MHz ... 50 MHz, Spannung 1 Vpp / 75 Ω

RS-485 Telemetrie

Unidirektionaler RS-485-Kanal, Anschlüsse Klemmleiste (1+, 2-)

Optische Parameter

Wellenlänge: 1310 / 1550 nm

Gerätediagnose

LED-Anzeigen: Stromversorgung (Power), Optische Verbindung, Videosignal an den Kanälen

Umgebungsbedingungen

Betriebstemperatur: -40 °C ... 75 °C, Luftfeuchtigkeit: 0 % ... 95 % (nicht kondensierend)

Stromversorgung

5 V DC / 2 A (Netzteile im Lieferumfang enthalten)

Hardwareschnittstellenlogik

Das Gerät verwendet eine fortschrittliche Hardwareschnittstelle, die für die wartungsfreie Umwandlung hochauflösender analoger Signale in ein digitales optisches Format dediziert ist. Die Logik der Schnittstelle basiert auf einer 8-Bit-Kodierung, die Verzögerungen eliminiert und eine flüssige Bewegung ohne Kompressionsartefakte gewährleistet. Das Betriebssystem des Geräts ist im Mikrocontroller integriert, der für die Synchronisation der RS-485-Daten mit dem Videosignal verantwortlich ist. Das Bedienfeld besteht aus LEDs, die in Echtzeit die Korrektheit der optischen Verbindung und die Aktivität der einzelnen Videokanäle diagnostizieren, was die Wartung ohne den Einsatz spezieller Messgeräte erheblich erleichtert. Der Plug & Play-Mechanismus gewährleistet die volle Kompatibilität mit jedem Rekorder ohne IP-Konfiguration.

Inhalt

1x Sender (TX)

1x Empfänger (RX)

2x Netzteil 5V/2A

Abmessungen, Gewicht

Produktabmessungen: 30 x 173 x 190 mm (T x B x H)

Verpackungsabmessungen: 95 x 325 x 225 mm (T x B x H)

Produktgewicht: 670 g

Gewicht mit Verpackung: 1740 g
