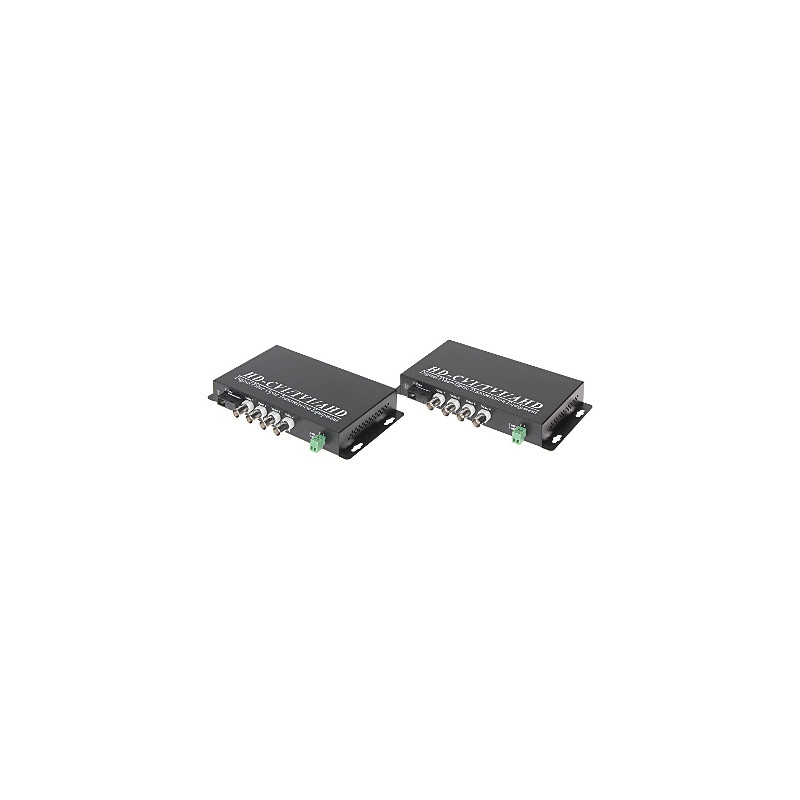

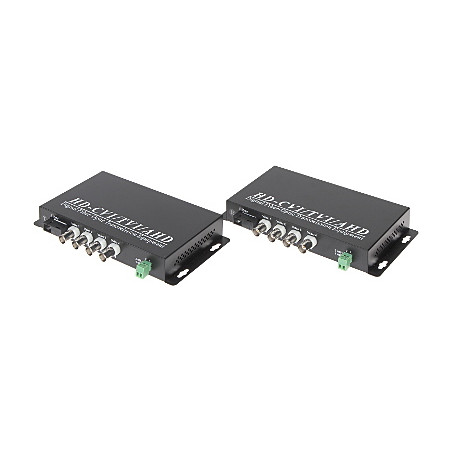

광섬유 컨버터 세트 4x 비디오 RS-485 4K AHD CVI TVI PAL 20km SC 신호 텔레메트리 PTZ

모델: OVH-4D/SC

EAN: 6931240084175 SKU: 931084179

• 단일 광섬유를 통한 4채널 고해상도 비디오 전송
• AHD, HD-CVI, HD-TVI 및 PAL 표준 지원
• 15fps에서 4K UHD (8 Mpx) 해상도 지원
• PTZ 카메라 제어를 위한 내장 RS-485 텔레메트리 채널
• 싱글 모드 광섬유를 통한 최대 20km 전송 거리
• 신뢰할 수 있는 SC형 광 커넥터 사용
• 지연 없는 실시간 전체 이미지 전송
• 간섭 및 낙뢰에 대한 높은 내성
• 송신기(TX) 및 수신기(RX) 세트 포함
• 전용 5V/2A 전원 어댑터 포함
• 빠른 플러그 앤 플레이 설치
• 작동 상태 및 광 링크를 알리는 LED 표시등

설명

전문가용 광섬유 컨버터 세트 OVH-4D/SC는 비디오 신호 및 RS-485 텔레메트리 데이터를 매우 긴 거리까지 손실 없이 전송하도록 설계된 고급 시스템 솔루션입니다. 이 장치는 AHD, HD-CVI, HD-TVI 및 기존 PAL 신호와 같은 가장 대중적인 고해상도 표준의 4개 비디오 채널을 전송할 수 있습니다. 광섬유 기술과 단일 싱글 모드 광섬유를 사용하여 이 세트는 지연 없이 실시간으로 수정처럼 맑은 이미지 품질을 유지하면서 최대 20km의 전송 거리를 보장합니다.

이 제품의 주요 장점은 전자기 간섭 및 설치 지점 간의 전위차에 대한 완전한 내성으로, 이는 대규모 도시, 산업 또는 경계 모니터링 시스템에서 매우 중요합니다. 이 세트는 최대 8 Mpx (4K UHD) 해상도의 최신 카메라를 지원하여 세부 사항 인식 성능이 뛰어난 감시 시스템 구축을 가능하게 합니다. 추가적인 단방향 RS-485 데이터 채널을 통해 레코더나 제어 키보드에서 PTZ 팬틸트 카메라를 완벽하게 제어할 수 있습니다. 장치에는 기계적 연결의 내구성과 신뢰성을 보장하는 견고한 SC형 광 커넥터가 장착되어 있습니다.

플러그 앤 플레이 방식의 설계로 설치가 빠르며 복잡한 소프트웨어 구성이 필요하지 않습니다. 내장된 LED 진단 표시등을 통해 전원, 광 연결 상태 및 개별 BNC 채널의 신호 존재 여부를 실시간으로 모니터링할 수 있습니다. 동축 케이블이나 트위스티드 페어와 같은 기존 전송 매체가 거리 요구 사항을 충족하지 못하거나 까다로운 전자기 환경에서 신호 안정성을 확보하기 어려운 모든 곳에 이상적인 선택입니다. 세트에는 송신기(TX)와 수신기(RX)가 전용 전원 어댑터와 함께 포함되어 있어 즉시 사용이 가능합니다.

사양

전송 표준

AHD / HD-CVI / HD-TVI / PAL (CVBS)

광 커넥터 유형

SC (표준 광 커넥터)

광섬유 수 / 유형

1개 / 싱글 모드 광섬유

데이터 전송 거리

최대 20km (싱글 모드 광섬유)

비디오 채널 수

4개 (BNC)

지원되는 AHD 해상도

8 Mpx 4K UHD @ 15fps, 5 Mpx, 4 Mpx, 3 Mpx, 1080p, 720p @ 25/20/12.5fps

지원되는 HD-CVI/HD-TVI 해상도

HD-CVI: 1080p, 720p @ 25fps; HD-TVI: 5 Mpx @ 12.5fps

지원되는 아날로그 해상도

PAL (CVBS) / 960H @ 25fps

비디오 신호 매개변수

비디오 해상도 8-bit, 대역폭 0 MHz ... 50 MHz, 전압 1 Vpp / 75 Ω

RS-485 텔레메트리

단방향 RS-485 채널, 터미널 블록 커넥터 (1+, 2-)

광학 매개변수

파장: 1310 / 1550 nm

장치 진단

LED 표시등: 전원(Power), 광 링크, 채널별 비디오 신호

환경 조건

작동 온도: -40 °C ... 75 °C, 습도: 0 % ... 95 % (비응축)

전원 공급

5 V DC / 2 A (전원 어댑터 포함)

하드웨어 인터페이스 로직

이 장치는 고해상도 아날로그 신호를 디지털 광 신호로 무인 변환하기 위한 고급 하드웨어 인터페이스를 사용합니다. 인터페이스 로직은 8비트 인코딩을 기반으로 하여 지연을 제거하고 압축 아티팩트 없이 움직임의 부드러움을 보장합니다. 장치의 운영 체제는 RS-485 데이터와 비디오 신호를 동기화하는 마이크로컨트롤러에 내장되어 있습니다. 제어 패널은 광 링크의 정확성과 개별 비디오 채널의 활성 상태를 실시간으로 진단하는 LED로 구성되어 있어 특수 측정기 없이도 유지 보수가 매우 간편합니다. 플러그 앤 플레이 메커니즘은 IP 구성 없이 모든 레코더와 완벽한 호환성을 보장합니다.

구성품

1x 송신기(TX)

1x 수신기(RX)

2x 5V/2A 전원 어댑터

치수, 무게

제품 치수: 30 x 173 x 190 mm (깊이 x 너비 x 높이)

포장 치수: 95 x 325 x 225 mm (깊이 x 너비 x 높이)

제품 무게: 670 g

포장 포함 무게: 1740 g
