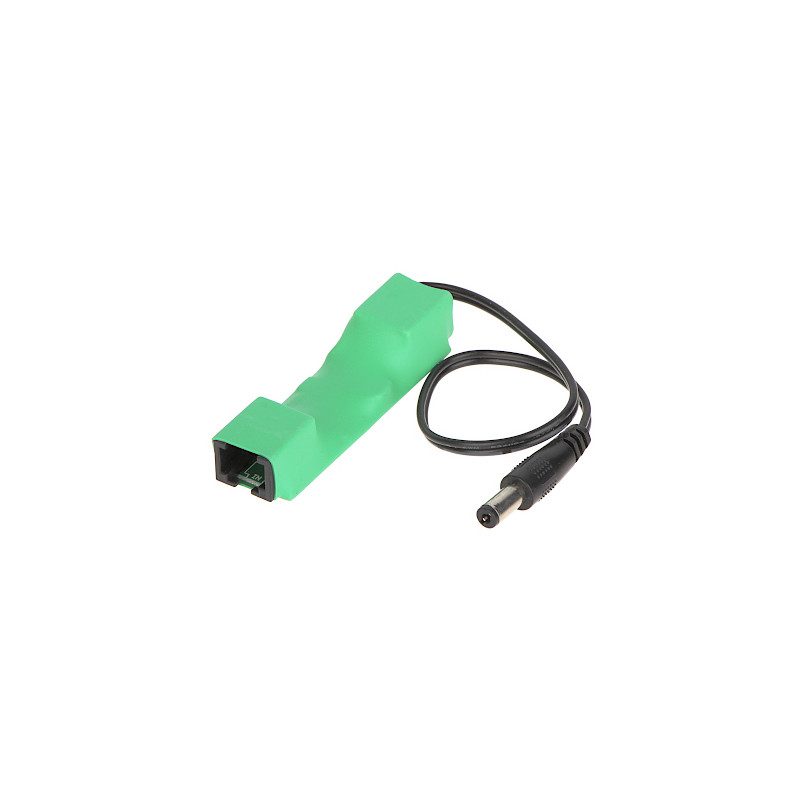

อะแดปเตอร์จ่ายไฟ PoE ลดแรงดันจาก 48V เป็น 5V DC หัวต่อ 2.1/5.5 มม. สำหรับกล้อง IP และเครือข่าย LAN

รุ่น: ATTE ASDC-05-050-HS

EAN: 6931240092156 SKU: 931092150

• จ่ายไฟโดยตรงจากสาย PoE 48V
• ลดแรงดันไฟฟ้าลงสู่ระดับ 5V DC ที่เสถียร
• หัวต่อเอาต์พุตมาตรฐาน 2.1/5.5 มม. บนสายเคเบิล
• รองรับมาตรฐาน IEEE 802.3af และ IEEE 802.3at อย่างเต็มรูปแบบ
• รองรับระบบจ่ายไฟ PoE Passive
• ตัวเครื่องขนาดกะทัดรัดทำจากพลาสติกที่ทนทาน
• ไฟ LED ในตัวแสดงสถานะการทำงานของแรงดันไฟฟ้า
• ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -25°C ถึง +50°C
• ติดตั้งง่ายในกล่องพักสายและขายึดกล้อง
• ประสิทธิภาพการใช้พลังงานสูง

คำอธิบาย

อะแดปเตอร์ PoE รุ่น ASDC-05-050-HS เป็นโซลูชันทางเทคนิคขั้นสูงที่ออกแบบมาสำหรับระบบเฝ้าระวัง IP ระดับมืออาชีพและการติดตั้งเครือข่าย หน้าที่หลักของอุปกรณ์ขนาดกะทัดรัดนี้คือการรับพลังงานโดยตรงจากสายเคเบิลเครือข่ายที่ทำงานตามมาตรฐาน PoE (Power over Ethernet) และแปลงแรงดันไฟฟ้าขาเข้าสูง (โดยทั่วไปคือ 48V) ให้เป็นแรงดันไฟฟ้า 5V DC ที่เสถียร ด้วยเหตุนี้ จึงสามารถจ่ายไฟให้กับอุปกรณ์หลากหลายประเภท เช่น กล้อง IP, เราเตอร์, สวิตช์ หรือจุดเชื่อมต่อสัญญาณ (Access Points) ที่ไม่รองรับเทคโนโลยี PoE จากโรงงาน แต่ต้องการแรงดันไฟฟ้า 5V ผ่านหัวต่อแบบ Barrel ขนาด 2.1/5.5 มม. มาตรฐาน

การใช้อะแดปเตอร์ ASDC-05-050-HS มอบประโยชน์มากมาย ประการแรกคือการขจัดความจำเป็นในการเดินสายไฟเพิ่มเติมไปยังอุปกรณ์แต่ละตัว ซึ่งช่วยลดต้นทุนวัสดุและเวลาที่ใช้ในการติดตั้งได้อย่างมาก อุปกรณ์มีประสิทธิภาพการใช้พลังงานสูงมาก ซึ่งช่วยลดการสูญเสียความร้อนและรับประกันการทำงานที่เสถียรของอุปกรณ์ที่เชื่อมต่อแม้ในสภาวะที่ยากลำบาก อะแดปเตอร์สามารถใช้งานร่วมกับมาตรฐานการจ่ายไฟยอดนิยมได้อย่างเต็มที่ เช่น IEEE 802.3af, IEEE 802.3at และระบบ PoE Passive ทำให้เป็นเครื่องมือที่อเนกประสงค์อย่างยิ่งสำหรับช่างติดตั้ง

ข้อดีที่สำคัญอีกประการหนึ่งคือการออกแบบที่เล็กกะทัดรัด ขนาดที่เล็กช่วยให้ติดตั้งภายในกล่องพักสาย ขายึดกล้องติดผนัง หรือในพื้นที่แคบของฝ้าเพดานได้อย่างง่ายดาย ตัวเครื่องทำจากพลาสติกคุณภาพสูงสีเขียวให้การป้องกันทางกลที่เหมาะสม และไฟ LED ในตัวช่วยให้ตรวจสอบสถานะแรงดันไฟฟ้าที่เอาต์พุตได้อย่างรวดเร็ว ซึ่งช่วยอำนวยความสะดวกในการวินิจฉัยระบบ นี่คือส่วนประกอบที่เชื่อถือได้ในโครงสร้างพื้นฐานด้านโทรคมนาคมสมัยใหม่ ซึ่งรับประกันความต่อเนื่องในการทำงานของอุปกรณ์เครือข่าย

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

ASDC-05-050-HS เป็นอะแดปเตอร์จ่ายไฟ DC/DC แบบไม่แยกส่วน (Non-isolated) ที่มีประสิทธิภาพสูง ทำหน้าที่เป็นตัวลดแรงดันไฟฟ้า (Buck converter) ได้รับการออกแบบมาโดยเฉพาะสำหรับการทำงานในสภาพแวดล้อมเครือข่าย Ethernet ช่วยให้สามารถส่งข้อมูลและพลังงานผ่านสาย UTP/FTP เส้นเดียว จากนั้นจึงแยกสัญญาณที่อุปกรณ์ปลายทาง

กำลังไฟฟ้าขาออก

กำลังไฟฟ้าสูงสุดที่ใช้งานได้คือ 5 วัตต์ ซึ่งช่วยให้สามารถจ่ายไฟให้กับกล้องขนาดเล็ก โมดูลสื่อสาร และอุปกรณ์รับสัญญาณอื่นๆ ที่ใช้พลังงานต่ำได้อย่างเสถียร

จำนวนอินพุต

พอร์ต RJ-45 จำนวน 1 พอร์ต สำหรับเชื่อมต่อสายเครือข่าย (สายแลน) กับแหล่งจ่ายไฟ PoE (สวิตช์หรืออินเจคเตอร์)

แรงดันไฟฟ้าขาเข้า

ช่วงกว้างตั้งแต่ 35V ถึง 56V DC ซึ่งรับประกันความเข้ากันได้เต็มรูปแบบกับสวิตช์ PoE 48V มาตรฐานและอินเจคเตอร์แรงดันสูง

แรงดันไฟฟ้าขาออก

แรงดันไฟฟ้า 5V DC ที่เสถียรผ่านสายเคเบิลยืดหยุ่นที่สิ้นสุดด้วยหัวต่อมาตรฐาน 2.1/5.5 มม.

กระแสไฟฟ้าขาออก

กระแสไฟฟ้าสูงสุดคือ 1A ซึ่งเพียงพอสำหรับอุปกรณ์เครือข่ายส่วนใหญ่ที่ใช้แรงดันไฟฟ้า 5V

การแสดงสถานะด้วยแสง

ไฟ LED ในตัวแจ้งเตือนสถานะแรงดันไฟฟ้าขาออก ซึ่งช่วยอำนวยความสะดวกในกระบวนการติดตั้งและการวินิจฉัยบริการในภายหลังได้อย่างมาก

ระดับการป้องกัน

IP20 - อุปกรณ์ได้รับการออกแบบมาสำหรับการใช้งานภายในอาคารหรือติดตั้งในกล่องหุ้มภายนอกและกล่องพักสายที่ปิดสนิท

วัสดุตัวเครื่อง

พลาสติกที่ทนทานต่อความเสียหายทางกลทั่วไปและผลกระทบจากปัจจัยด้านสิ่งแวดล้อมภายในอาคาร

สี

สีเขียวที่เป็นเอกลักษณ์ของตัวเครื่อง ซึ่งเป็นลักษณะเฉพาะของโมดูลจ่ายไฟระดับมืออาชีพจากแบรนด์ ATTE ช่วยให้ระบุตัวตนได้ง่ายในตู้โทรคมนาคม

อุณหภูมิการทำงาน

ช่วงอุณหภูมิการทำงานที่กว้างมากตั้งแต่ -25°C ถึง +50°C ช่วยให้การทำงานมีความน่าเชื่อถือในโรงงานที่ไม่มีระบบทำความร้อน คลังสินค้า และภายในกล่องหุ้มภายนอก

ระบบป้องกัน

อุปกรณ์มีวงจรในตัวเพื่อป้องกันผลกระทบจากการเชื่อมต่อที่ไม่ถูกต้องและเพื่อรักษาเสถียรภาพของพารามิเตอร์ขาออกโดยไม่คำนึงถึงความผันผวนของแรงดันไฟฟ้าบนสาย PoE

การเชื่อมต่อและอินเทอร์เฟซ

อินพุต: ช่องเสียบ RJ-45 (ข้อมูล + PoE); เอาต์พุต: ช่องเสียบ RJ-45 (ข้อมูล - ไม่มีไฟ PoE ที่เอาต์พุต); เอาต์พุตไฟ: หัวต่อ DC 2.1/5.5 มม. บนสายเคเบิล

การใช้งานและความเข้ากันได้

อะแดปเตอร์มีการใช้งานอย่างกว้างขวางในระบบโทรทัศน์วงจรปิด (CCTV) ระดับมืออาชีพ ซึ่งจำเป็นต้องเชื่อมต่อกล้อง IP รุ่นเก่าหรือรุ่นประหยัดที่ไม่มีโมดูล PoE ในตัว นอกจากนี้ยังขาดไม่ได้สำหรับการจ่ายไฟให้กับอินเตอร์คอมดิจิทัล ตัวควบคุมการเข้าถึง เครื่องอ่านบัตรแบบไร้สัมผัส และเซ็นเซอร์และโมดูลควบคุมระบบอัตโนมัติในอาคารประเภทต่างๆ ที่ต้องการแรงดันไฟฟ้า 5V DC ที่เสถียร ด้วยการรองรับมาตรฐาน 802.3af และ 802.3at อะแดปเตอร์สามารถทำงานร่วมกับสวิตช์ที่มีการจัดการและไม่มีการจัดการที่ทันสมัยเกือบทุกรุ่นที่มีจำหน่ายในตลาด

เนื้อหา

1x อะแดปเตอร์จ่ายไฟ PoE ASDC-05-050-HS ATTE

1x คู่มือผู้ใช้ภาษาโปแลนด์

1x ประกาศความสอดคล้อง CE

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 75 x 21 x 17 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 90 x 55 x 30 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 20 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 32 กรัม
