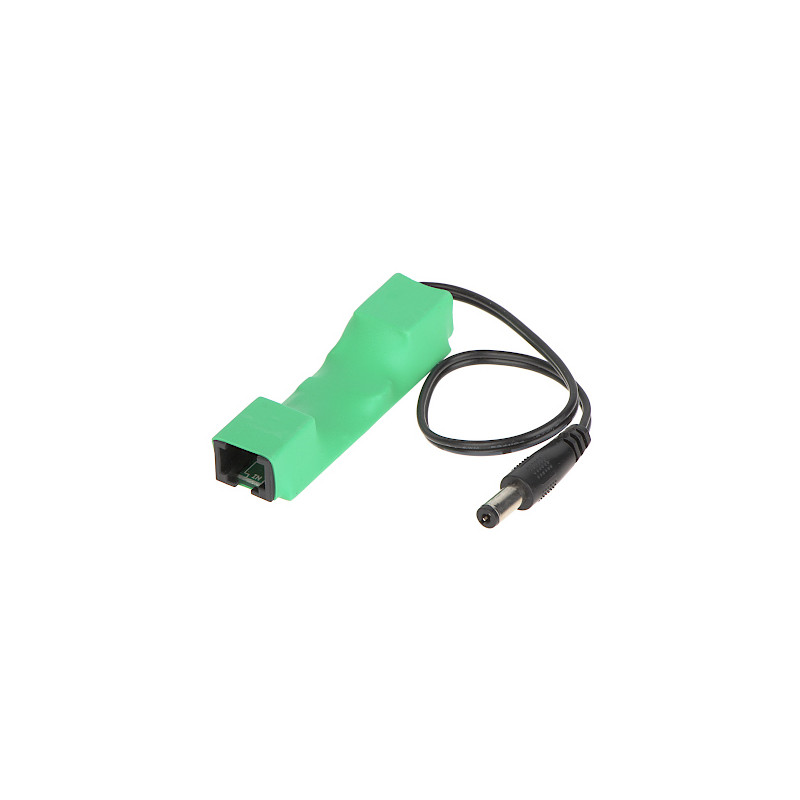

Προσαρμογέας τροφοδοσίας PoE που μειώνει την τάση από 48V σε 5V DC βύσμα 2.1/5.5mm σταθεροποιητής για κάμερες IP και δίκτυα LAN

Μοντέλο: ATTE ASDC-05-050-HS

EAN: 6931240092156 SKU: 931092150

• Τροφοδοσία απευθείας από τη γραμμή PoE 48V
• Μείωση τάσης σε σταθερό επίπεδο 5V DC
• Τυπικό βύσμα εξόδου 2.1/5.5 mm σε καλώδιο
• Πλήρης συμβατότητα με IEEE 802.3af και IEEE 802.3at
• Υποστήριξη συστημάτων τροφοδοσίας PoE Passive
• Συμπαγές περίβλημα από ανθεκτικό πλαστικό
• Ενσωματωμένη λυχνία LED που υποδεικνύει την παρουσία τάσης
• Ευρύ φάσμα θερμοκρασίας λειτουργίας από -25°C έως +50°C
• Εύκολη τοποθέτηση σε κουτιά και βάσεις καμερών
• Υψηλή ενεργειακή απόδοση του κυκλώματος

Περιγραφή

Ο προσαρμογέας PoE ASDC-05-050-HS είναι μια προηγμένη τεχνική λύση σχεδιασμένη για επαγγελματικά συστήματα παρακολούθησης IP και εγκαταστάσεις δικτύου. Το κύριο καθήκον αυτής της συμπαγούς συσκευής είναι η λήψη τροφοδοσίας απευθείας από το καλώδιο δικτύου που λειτουργεί με το πρότυπο PoE (Power over Ethernet) και η μετατροπή της υψηλής τάσης εισόδου (συνήθως 48V) σε σταθερή τάση 5V DC. Χάρη σε αυτό, είναι δυνατή η τροφοδοσία μιας ευρείας γκάμας συσκευών, όπως κάμερες IP, δρομολογητές, διακόπτες ή σημεία πρόσβασης, τα οποία δεν υποστηρίζουν εργοστασιακά την τεχνολογία PoE, αλλά απαιτούν τροφοδοσία 5V μέσω ενός τυπικού βύσματος 2.1/5.5 mm.

Η χρήση του προσαρμογέα ASDC-05-050-HS προσφέρει μια σειρά από μετρήσιμα οφέλη. Πρώτα απ' όλα, εξαλείφει την ανάγκη για επιπλέον καλώδια τροφοδοσίας για κάθε συσκευή ξεχωριστά, γεγονός που μειώνει σημαντικά το κόστος υλικών και τον χρόνο που απαιτείται για την εγκατάσταση. Η συσκευή χαρακτηρίζεται από πολύ υψηλή ενεργειακή απόδοση, η οποία ελαχιστοποιεί τις απώλειες θερμότητας και εξασφαλίζει σταθερή λειτουργία του συνδεδεμένου εξοπλισμού ακόμη και σε δύσκολες συνθήκες. Ο προσαρμογέας είναι πλήρως συμβατός με δημοφιλή πρότυπα τροφοδοσίας, όπως IEEE 802.3af, IEEE 802.3at και συστήματα PoE Passive, γεγονός που τον καθιστά ένα εξαιρετικά ευέλικτο εργαλείο στα χέρια του εγκαταστάτη.

Ένα άλλο σημαντικό πλεονέκτημα είναι ο μικροσκοπικός σχεδιασμός. Οι μικρές διαστάσεις επιτρέπουν την απρόσκοπτη τοποθέτηση μέσα σε κουτιά εγκατάστασης, βάσεις τοίχου καμερών ή σε στενούς χώρους ψευδοροφών. Το περίβλημα από πλαστικό υψηλής ποιότητας σε πράσινο χρώμα παρέχει επαρκή μηχανική προστασία, ενώ η ενσωματωμένη λυχνία LED επιτρέπει την άμεση επαλήθευση της παρουσίας τάσης στην έξοδο, γεγονός που διευκολύνει τη διάγνωση του συστήματος. Είναι ένας αξιόπιστος κρίκος στη σύγχρονη τηλεπικοινωνιακή υποδομή, που εγγυάται τη συνέχεια της λειτουργίας των συσκευών δικτύου.

Προδιαγραφές

Τύπος συσκευής

Ο ASDC-05-050-HS είναι ένας προσαρμογέας τροφοδοσίας DC/DC υψηλής απόδοσης, μη απομονωμένος, που λειτουργεί ως μετατροπέας υποβιβασμού τάσης (buck converter). Σχεδιάστηκε ειδικά για λειτουργία σε περιβάλλον δικτύου Ethernet, επιτρέποντας τη μεταφορά δεδομένων και τροφοδοσίας με ένα καλώδιο UTP/FTP και στη συνέχεια τον διαχωρισμό τους απευθείας στη συσκευή τερματισμού.

Ισχύς εξόδου

Η μέγιστη ωφέλιμη ισχύς είναι 5 W, η οποία επιτρέπει τη σταθερή τροφοδοσία των περισσότερων τυπικών μικροσκοπικών καμερών, μονάδων επικοινωνίας και άλλων δεκτών χαμηλής κατανάλωσης ισχύος.

Αριθμός εισόδων

1 θύρα RJ-45 σχεδιασμένη για τη σύνδεση καλωδίου δικτύου με πηγή τροφοδοσίας PoE (switch ή injector).

Τάση εισόδου

Ευρύ φάσμα από 35 V έως 56 V DC, το οποίο εξασφαλίζει πλήρη συμβατότητα με τυπικά switch PoE 48V και injectors υψηλής τάσης.

Τάση εξόδου

Σταθεροποιημένη 5 V DC που εξάγεται σε εύκαμπτο καλώδιο που καταλήγει σε τυπικό βύσμα 2.1/5.5 mm.

Ρεύμα εξόδου

Η μέγιστη ένταση ρεύματος είναι 1 A, η οποία είναι επαρκής τιμή για τις περισσότερες συσκευές δικτύου που τροφοδοτούνται με τάση 5V.

Οπτική ένδειξη

Ενσωματωμένη λυχνία LED που ενημερώνει για την παρουσία τάσης εξόδου, γεγονός που διευκολύνει σημαντικά τη διαδικασία εγκατάστασης και τη μετέπειτα διαγνωστική συντήρηση.

Κλάση στεγανότητας

IP20 - η συσκευή προορίζεται για λειτουργία σε εσωτερικούς χώρους ή για τοποθέτηση σε στεγανά εξωτερικά περιβλήματα και κουτιά εγκατάστασης.

Υλικό περιβλήματος

Ανθεκτικό πλαστικό ανθεκτικό σε τυπικές μηχανικές βλάβες και την επίδραση περιβαλλοντικών παραγόντων εντός κτιρίων.

Χρωματισμός

Χαρακτηριστικό πράσινο χρώμα περιβλήματος, τυπικό για τις επαγγελματικές μονάδες τροφοδοσίας της μάρκας ATTE, που διευκολύνει την αναγνώριση σε τηλεπικοινωνιακούς πίνακες.

Θερμοκρασία λειτουργίας

Πολύ ευρύ φάσμα θερμοκρασίας από -25 °C έως +50 °C, επιτρέποντας αξιόπιστη λειτουργία σε μη θερμαινόμενες αποθήκες, χώρους αποθήκευσης και εντός εξωτερικών περιβλημάτων.

Προστασίες

Η συσκευή διαθέτει ενσωματωμένα κυκλώματα προστασίας από τις συνέπειες λανθασμένης σύνδεσης και σταθεροποίησης των παραμέτρων εξόδου ανεξάρτητα από τις διακυμάνσεις της τάσης στη γραμμή PoE.

Συνδέσεις και διεπαφές

Είσοδος: Υποδοχή RJ-45 (Δεδομένα + PoE); Έξοδος: Υποδοχή RJ-45 (Δεδομένα - χωρίς τροφοδοσία PoE στην έξοδο); Έξοδος τροφοδοσίας: Βύσμα DC 2.1/5.5 mm στο καλώδιο.

Εφαρμογή και συμβατότητα

Ο προσαρμογέας βρίσκει ευρεία εφαρμογή σε επαγγελματικά συστήματα τηλεόρασης κλειστού κυκλώματος CCTV, όπου υπάρχει ανάγκη σύνδεσης καμερών IP παλαιότερου τύπου ή οικονομικών μοντέλων που δεν διαθέτουν ενσωματωμένη μονάδα PoE. Είναι επίσης απαραίτητος για την τροφοδοσία ψηφιακών θυροτηλεφώνων, ελεγκτών πρόσβασης, αναγνωστών καρτών προσέγγισης και διαφόρων ειδών αισθητήρων και μονάδων αυτοματισμού κτιρίων που απαιτούν σταθερή τάση 5V DC. Χάρη στην υποστήριξη των προτύπων 802.3af και 802.3at, ο προσαρμογέας μπορεί να συνεργαστεί με σχεδόν κάθε σύγχρονο διαχειρίσιμο και μη διαχειρίσιμο switch που διατίθεται στην αγορά.

Περιεχόμενα

1x Προσαρμογέας τροφοδοσίας PoE ASDC-05-050-HS ATTE

1x Εγχειρίδιο χρήσης στα πολωνικά

1x Δήλωση συμμόρφωσης CE

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 75 x 21 x 17 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 90 x 55 x 30 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 20 g

Βάρος με συσκευασία: 32 g
