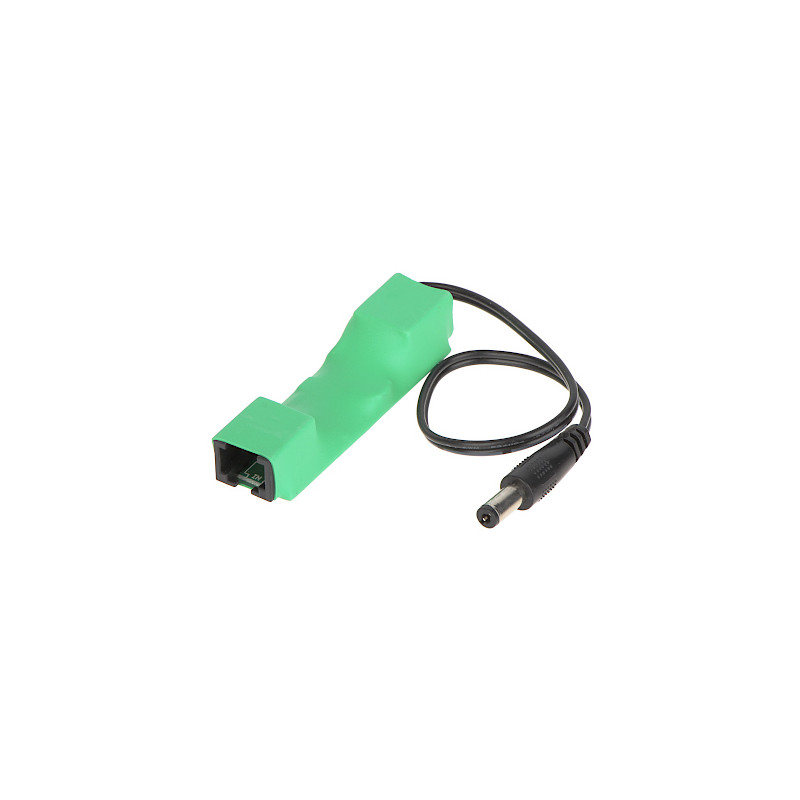

PoE-strømadapter der sænker spændingen fra 48V til 5V DC 2.1/5.5mm stik stabilisator til IP-kameraer og LAN-netværk

Model: ATTE ASDC-05-050-HS

EAN: 6931240092156 SKU: 931092150

• Strømforsyning direkte fra 48V PoE-linje
• Spændingsreduktion til et stabilt 5V DC-niveau
• Standard 2.1/5.5 mm udgangsstik på kabel
• Fuld kompatibilitet med IEEE 802.3af og IEEE 802.3at
• Understøttelse af PoE Passive-strømsystemer
• Kompakt kabinet af holdbart plast
• Indbygget LED-diode, der signalerer tilstedeværelsen af spænding
• Bredt driftstemperaturområde fra -25°C til +50°C
• Nem montering i dåser og kameraholdere
• Høj energieffektivitet i kredsløbet

Beskrivelse

PoE-adapteren ASDC-05-050-HS er en avanceret teknisk løsning designet til professionelle IP-overvågningssystemer og netværksinstallationer. Hovedopgaven for denne kompakte enhed er at hente strøm direkte fra et netværkskabel, der kører på PoE-standarden (Power over Ethernet), og konvertere den høje indgangsspænding (typisk 48V) til en stabil 5V DC-spænding. Dette gør det muligt at forsyne en bred vifte af enheder, såsom IP-kameraer, routere, switche eller adgangspunkter, som ikke understøtter PoE-teknologi fra fabrikken, men kræver 5V-strømforsyning via et standard 2.1/5.5 mm tøndestik.

Anvendelsen af ASDC-05-050-HS-adapteren medfører en række målbare fordele. Først og fremmest eliminerer det behovet for at trække ekstra strømkabler til hver enhed individuelt, hvilket reducerer materialeomkostninger og tid brugt på installationen markant. Enheden er kendetegnet ved en meget høj energieffektivitet, hvilket minimerer varmetab og sikrer stabil drift af det tilsluttede udstyr, selv under vanskelige forhold. Adapteren er fuldt kompatibel med populære strømforsyningsstandarder såsom IEEE 802.3af, IEEE 802.3at og PoE Passive-systemer, hvilket gør den til et ekstremt alsidigt værktøj for installatøren.

En anden væsentlig fordel er det miniature design. De små dimensioner muliggør problemfri montering inde i installationsdåser, vægbeslag til kameraer eller på trange steder i nedhængte lofter. Kabinettet, der er fremstillet af højkvalitets grøn plast, giver tilstrækkelig mekanisk beskyttelse, og den indbyggede LED-diode muliggør øjeblikkelig verifikation af spænding ved udgangen, hvilket letter systemdiagnostik. Det er et pålideligt led i moderne teleteknisk infrastruktur, der garanterer kontinuerlig drift af netværksenheder.

Specifikation

Enhedstype

ASDC-05-050-HS er en højeffektiv, ikke-isoleret DC/DC-strømadapter, der fungerer som en spændingssænker (buck converter). Den er designet specifikt til arbejde i Ethernet-netværksmiljøer, hvilket muliggør overførsel af data og strøm via et enkelt UTP/FTP-kabel, efterfulgt af deres adskillelse direkte ved slutenheden.

Udgangseffekt

Den maksimale brugbare effekt er 5 W, hvilket muliggør stabil strømforsyning til de fleste standard miniaturekameraer, kommunikationsmoduler og andre modtagere med lavt strømforbrug.

Antal indgange

1 RJ-45 port beregnet til tilslutning af netværkskabel (twisted pair) med PoE-strømkilde (switch eller injector).

Indgangsspænding

Bredt område fra 35 V til 56 V DC, hvilket sikrer fuld kompatibilitet med standard 48V PoE-switche og højspændings-injectorer.

Udgangsspænding

Stabiliseret 5 V DC ført ud på et fleksibelt kabel afsluttet med et standard 2.1/5.5 mm stik.

Udgangsstrøm

Den maksimale strømstyrke er 1 A, hvilket er en værdi, der er tilstrækkelig for de fleste netværksenheder, der drives af 5V.

Optisk signalering

Indbygget LED-diode, der informerer om tilstedeværelsen af udgangsspænding, hvilket letter installationsprocessen og efterfølgende servicediagnostik betydeligt.

Tæthedsklasse

IP20 - enheden er beregnet til indendørs brug eller til montering i tætte udendørs kabinetter og installationsdåser.

Kabinetmateriale

Holdbart plastmateriale, der er modstandsdygtigt over for typiske mekaniske skader og påvirkning fra miljømæssige faktorer inde i bygninger.

Farveskema

Karakteristisk grøn farve på kabinettet, typisk for professionelle strømforsyningsmoduler fra ATTE-mærket, hvilket letter identifikation i teletekniske skabe.

Driftstemperatur

Meget bredt temperaturområde fra -25 °C til +50 °C, hvilket muliggør pålidelig drift i uopvarmede haller, lagre og inde i udendørs kabinetter.

Beskyttelse

Enheden har indbyggede kredsløb, der beskytter mod virkningerne af forkert tilslutning og stabiliserer udgangsparametrene uafhængigt af spændingsudsving på PoE-linjen.

Stik og grænseflader

Indgang: RJ-45 stik (Data + PoE); Udgang: RJ-45 stik (Data - ingen PoE-strøm ved udgangen); Strømudgang: DC 2.1/5.5 mm stik på kabel.

Anvendelse og kompatibilitet

Adapteren finder bred anvendelse i professionelle CCTV-overvågningssystemer, hvor der er behov for at tilslutte ældre IP-kameraer eller budgetmodeller, der ikke har et indbygget PoE-modul. Den er også uundværlig ved strømforsyning af digitale dørtelefoner, adgangskontrollere, kortlæsere samt forskellige typer sensorer og aktuatorer til bygningsautomatisering, der kræver en stabil 5V DC-spænding. Takket være understøttelse af 802.3af og 802.3at standarderne kan adapteren samarbejde med næsten enhver moderne administrerbar og ikke-administrerbar switch, der findes på markedet.

Indhold

1x PoE-strømadapter ASDC-05-050-HS ATTE

1x Brugervejledning på polsk

1x CE-overensstemmelseserklæring

Dimensioner, Vægt

Produktdimensioner: 75 x 21 x 17 mm (Dybde x Bredde x Højde)

Emballagedimensioner: 90 x 55 x 30 mm (Dybde x Bredde x Højde)

Produktvægt: 20 g

Vægt med emballage: 32 g
