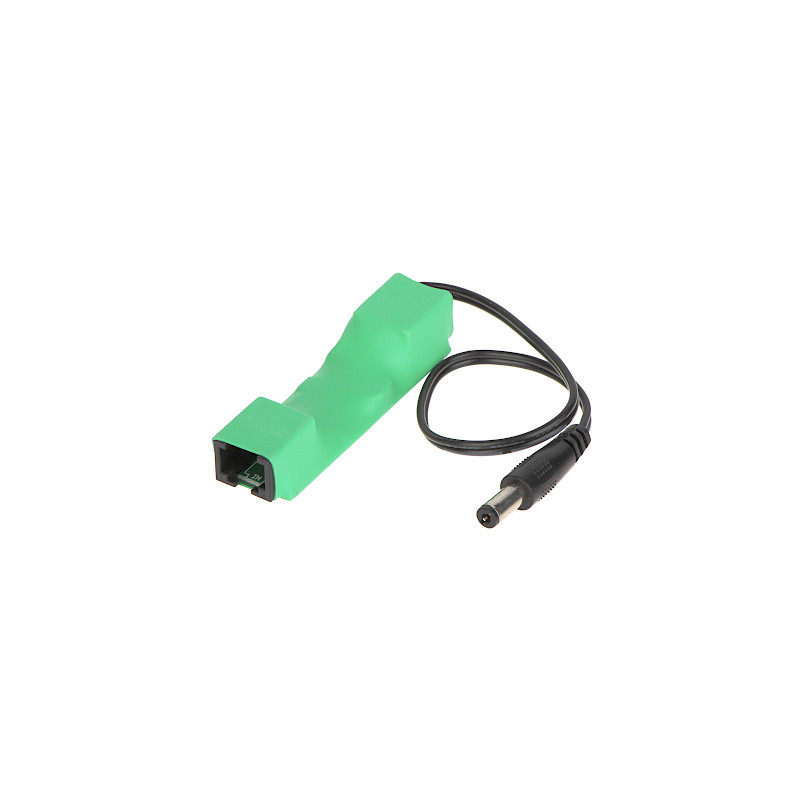

PoE 전원 어댑터 48V-5V DC 2.1/5.5mm 플러그 IP 카메라 및 LAN 네트워크용

모델: ATTE ASDC-05-050-HS

EAN: 6931240092156 SKU: 931092150

• PoE 48V 라인에서 직접 전원 공급
• 안정적인 5V DC 전압으로 강압
• 케이블에 표준 2.1/5.5mm 출력 플러그 장착
• IEEE 802.3af 및 IEEE 802.3at와 완벽 호환
• PoE Passive 전원 시스템 지원
• 내구성이 뛰어난 플라스틱 소재의 컴팩트한 하우징
• 전압 상태를 표시하는 내장 LED
• -25°C ~ +50°C의 넓은 작동 온도 범위
• 카메라 박스 및 브래킷에 간편한 설치
• 높은 에너지 효율

설명

ASDC-05-050-HS PoE 어댑터는 전문 IP 모니터링 시스템 및 네트워크 설치를 위해 설계된 고급 기술 솔루션입니다. 이 컴팩트한 장치의 주요 기능은 PoE(Power over Ethernet) 표준으로 작동하는 이더넷 케이블에서 직접 전원을 공급받아 높은 입력 전압(일반적으로 48V)을 안정적인 5V DC 전압으로 변환하는 것입니다. 이를 통해 PoE 기술을 기본적으로 지원하지 않지만 표준 2.1/5.5mm 배럴 플러그를 통해 5V 전원이 필요한 IP 카메라, 라우터, 스위치, 액세스 포인트 등 다양한 장치에 전원을 공급할 수 있습니다.

ASDC-05-050-HS 어댑터를 사용하면 여러 가지 실질적인 이점이 있습니다. 무엇보다 각 장치에 별도의 전원 케이블을 연결할 필요가 없어 재료비와 설치 시간을 크게 절감할 수 있습니다. 이 장치는 에너지 효율이 매우 높아 열 손실을 최소화하고 까다로운 환경에서도 연결된 장비의 안정적인 작동을 보장합니다. 이 어댑터는 IEEE 802.3af, IEEE 802.3at 및 PoE Passive 시스템과 같은 널리 사용되는 전원 표준과 완벽하게 호환되어 설치자에게 매우 유용한 도구입니다.

또 다른 중요한 장점은 미니어처 디자인입니다. 작은 크기 덕분에 설치 박스, 카메라 벽면 브래킷 내부 또는 좁은 천장 공간에 쉽게 설치할 수 있습니다. 고품질 녹색 플라스틱 하우징은 적절한 기계적 보호 기능을 제공하며, 내장된 LED를 통해 출력 전압 존재 여부를 즉시 확인할 수 있어 시스템 진단이 용이합니다. 이는 현대적인 통신 인프라에서 네트워크 장치의 작동 연속성을 보장하는 신뢰할 수 있는 핵심 요소입니다.

사양

장치 유형

ASDC-05-050-HS는 고효율 비절연형 DC/DC 전원 어댑터로, 강압 컨버터(buck converter) 역할을 합니다. 이더넷 네트워크 환경에서 작동하도록 특별히 설계되어 단일 UTP/FTP 케이블을 통해 데이터와 전원을 전송한 다음, 최종 장치에서 이를 분리할 수 있도록 합니다.

출력 전력

최대 유효 전력은 5W로, 대부분의 표준 소형 카메라, 통신 모듈 및 기타 저전력 소비 수신기에 안정적인 전원을 공급할 수 있습니다.

입력 수

PoE 전원 공급 장치(스위치 또는 인젝터)가 있는 네트워크 케이블(트위스티드 페어)을 연결하기 위한 RJ-45 포트 1개.

입력 전압

35V ~ 56V DC의 넓은 범위로, 표준 48V PoE 스위치 및 고전압 인젝터와 완벽하게 호환됩니다.

출력 전압

표준 2.1/5.5mm 플러그로 끝나는 유연한 케이블을 통해 출력되는 안정화된 5V DC.

출력 전류

최대 전류는 1A이며, 이는 5V 전압으로 구동되는 대부분의 네트워크 장치에 충분한 값입니다.

광학 신호

출력 전압 존재 여부를 알려주는 내장 LED가 있어 설치 과정 및 이후 서비스 진단이 훨씬 쉬워집니다.

밀폐 등급

IP20 - 실내 작업용 또는 밀폐된 외부 하우징 및 설치 박스에 장착하도록 설계되었습니다.

하우징 재질

일반적인 기계적 손상 및 건물 내부의 환경적 요인에 강한 내구성이 뛰어난 플라스틱 소재.

색상

ATTE 브랜드의 전문 전원 모듈 특유의 녹색 하우징 색상으로, 통신 랙에서 식별이 용이합니다.

작동 온도

매우 넓은 온도 범위(-25°C ~ +50°C)로 난방이 되지 않는 홀, 창고 및 외부 하우징 내부에서도 안정적인 작동이 가능합니다.

보호 기능

부적절한 연결로 인한 손상을 방지하고 PoE 라인의 전압 변동과 관계없이 출력 매개변수를 안정화하는 회로가 내장되어 있습니다.

커넥터 및 인터페이스

입력: RJ-45 소켓(데이터 + PoE); 출력: RJ-45 소켓(데이터 - 출력에 PoE 전원 없음); 전원 출력: 케이블에 DC 2.1/5.5mm 플러그.

적용 및 호환성

이 어댑터는 PoE 모듈이 내장되지 않은 구형 IP 카메라나 보급형 모델을 연결해야 하는 전문 CCTV 시스템에서 널리 사용됩니다. 또한 디지털 인터폰, 출입 통제기, 근접 카드 리더기 및 안정적인 5V DC 전압이 필요한 다양한 건물 자동화 센서 및 액추에이터 모듈에 전원을 공급하는 데 필수적입니다. 802.3af 및 802.3at 표준을 지원하므로 시중의 거의 모든 최신 관리형 및 비관리형 스위치와 함께 사용할 수 있습니다.

구성품

1x PoE 전원 어댑터 ASDC-05-050-HS ATTE

1x 폴란드어 사용자 매뉴얼

1x CE 적합성 선언서

치수, 무게

제품 치수: 75 x 21 x 17 mm (깊이 x 너비 x 높이)

포장 치수: 90 x 55 x 30 mm (깊이 x 너비 x 높이)

제품 무게: 20 g

포장 포함 무게: 32 g
