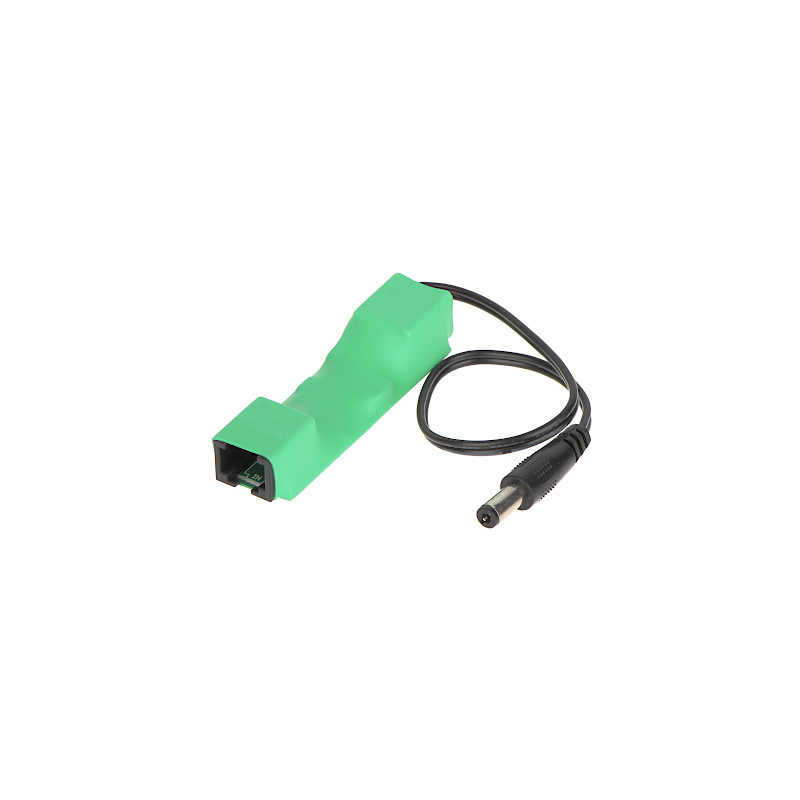

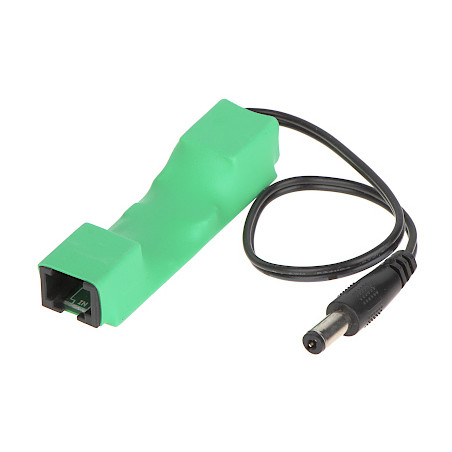

PoE电源适配器 48V转5V DC 2.1/5.5mm插头 用于IP摄像机和LAN网络

型号: ATTE ASDC-05-050-HS

EAN: 6931240092156 SKU: 931092150

• 直接由48V PoE线路供电
• 将电压降低至稳定的5V DC水平
• 电缆末端配有标准2.1/5.5 mm输出插头
• 完全兼容IEEE 802.3af和IEEE 802.3at标准
• 支持PoE无源供电系统
• 耐用塑料制成的紧凑型外壳
• 内置LED指示灯，显示电压状态
• 工作温度范围广，从-25°C到+50°C
• 易于安装在接线盒和摄像机支架中
• 系统能源效率高

描述

ASDC-05-050-HS PoE适配器是一款先进的技术解决方案，专为专业IP监控系统和网络安装而设计。该紧凑型设备的主要任务是从符合PoE（以太网供电）标准的双绞线直接获取电源，并将高输入电压（通常为48V）转换为稳定的5V DC电压。这使得为各种设备供电成为可能，例如IP摄像机、路由器、交换机或接入点，这些设备本身不支持PoE技术，但需要通过标准的2.1/5.5 mm桶形插头进行5V供电。

使用ASDC-05-050-HS适配器具有许多显著优势。首先，它消除了为每个设备单独铺设额外电源线的必要性，从而显著降低了材料成本和安装时间。该设备具有极高的能源效率，可最大限度地减少热量损失，并确保连接的设备即使在困难条件下也能稳定工作。该适配器与IEEE 802.3af、IEEE 802.3at等流行电源标准以及PoE无源系统完全兼容，使其成为安装人员手中极其通用的工具。

另一个重要优点是其微型化设计。小巧的尺寸使其可以轻松安装在接线盒、摄像机壁挂支架内或吊顶的狭窄空间中。由优质绿色塑料制成的外壳提供了足够的机械保护，内置的LED指示灯可以快速验证输出端是否存在电压，从而简化了系统诊断。它是现代电信基础设施中可靠的一环，保证了网络设备的连续运行。

规格

设备类型

ASDC-05-050-HS是一款高效的非隔离式DC/DC电源适配器，用作降压转换器。它专为以太网环境而设计，允许通过单根UTP/FTP电缆传输数据和电源，然后在终端设备处直接进行分离。

输出功率

最大可用功率为5W，可为大多数标准微型摄像机、通信模块及其他低功耗接收器提供稳定供电。

输入数量

1个RJ-45端口，用于连接带有PoE电源（交换机或注入器）的网络电缆（双绞线）。

输入电压

35V至56V DC的宽范围，确保与标准48V PoE交换机和高压注入器完全兼容。

输出电压

稳定的5V DC，通过末端带有标准2.1/5.5 mm插头的柔性电缆输出。

输出电流

最大电流为1A，足以满足大多数5V供电的网络设备需求。

光学指示

内置LED指示灯，用于指示输出电压的存在，极大地简化了安装过程和后续的维护诊断。

防护等级

IP20 - 该设备设计用于室内工作，或安装在密封的室外外壳和接线盒中。

外壳材料

耐用的塑料，能够抵抗典型的机械损伤以及建筑物内部环境因素的影响。

颜色

外壳采用标志性的绿色，这是ATTE品牌专业电源模块的典型特征，便于在电信机柜中进行识别。

工作温度

极宽的工作温度范围，从-25°C到+50°C，确保在未加热的仓库、厂房以及室外外壳内能够可靠工作。

保护功能

该设备内置了保护电路，可防止因连接不当造成的损坏，并能稳定输出参数，不受PoE线路电压波动的影响。

连接器和接口

输入：RJ-45插座（数据+PoE）；输出：RJ-45插座（数据 - 输出端无PoE电源）；电源输出：电缆上的2.1/5.5 mm DC插头。

应用与兼容性

该适配器广泛应用于专业的CCTV闭路电视系统，在需要连接旧型号或不具备内置PoE模块的经济型IP摄像机时非常有用。它在为数字对讲机、门禁控制器、感应读卡器以及各种需要稳定5V DC电压的楼宇自动化传感器和执行模块供电时也是不可或缺的。由于支持802.3af和802.3at标准，该适配器几乎可以与市场上所有现代可管理和不可管理交换机配合使用。

内容

1x PoE电源适配器 ASDC-05-050-HS ATTE

1x 波兰语用户手册

1x CE符合性声明

尺寸，重量

产品尺寸: 75 x 21 x 17 mm (深 x 宽 x 高)

包装尺寸: 90 x 55 x 30 mm (深 x 宽 x 高)

产品重量: 20 g

含包装重量: 32 g
