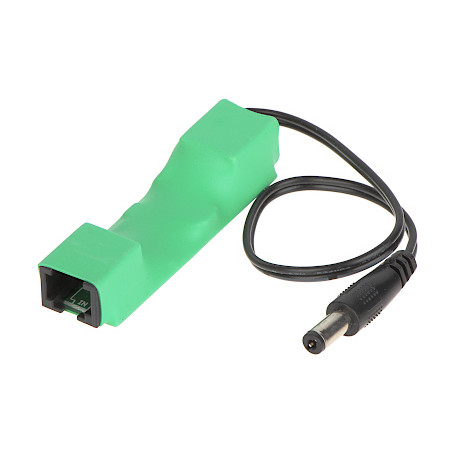

PoE maitinimo adapteris 48V į 5V DC 2.1/5.5mm kištukas IP kameroms ir LAN tinklams

Modelis: ATTE ASDC-05-050-HS

EAN: 6931240092156 SKU: 931092150

• Maitinimas tiesiogiai iš 48V PoE linijos
• Įtampos sumažinimas iki stabilaus 5V DC lygio
• Standartinis 2.1/5.5 mm išvesties kištukas ant laido
• Visiškas suderinamumas su IEEE 802.3af ir IEEE 802.3at
• PoE Passive maitinimo sistemų palaikymas
• Kompaktiškas korpusas iš patvaraus plastiko
• Integruotas LED indikatorius, rodantis įtampą
• Platus darbinės temperatūros diapazonas nuo -25°C iki +50°C
• Lengvas montavimas kamerų dėžutėse ir laikikliuose
• Didelis sistemos energijos efektyvumas

Aprašymas

PoE adapteris ASDC-05-050-HS yra pažangus techninis sprendimas, sukurtas profesionalioms IP stebėjimo sistemoms ir tinklo instaliacijoms. Pagrindinė šio kompaktiško įrenginio užduotis yra paimti maitinimą tiesiogiai iš kompiuterinio tinklo kabelio, veikiančio pagal PoE (Power over Ethernet) standartą, ir konvertuoti aukštą įėjimo įtampą (paprastai 48V) į stabilią 5V DC įtampą. Dėl to galima maitinti platų įrenginių spektrą, tokius kaip IP kameros, maršrutizatoriai, komutatoriai ar prieigos taškai, kurie gamykliškai nepalaiko PoE technologijos, tačiau reikalauja 5V maitinimo per standartinį 2.1/5.5 mm cilindrinį kištuką.

ASDC-05-050-HS adapterio naudojimas suteikia daug apčiuopiamų privalumų. Visų pirma, tai pašalina būtinybę tiesti papildomus maitinimo laidus kiekvienam įrenginiui atskirai, o tai žymiai sumažina medžiagų sąnaudas ir instaliacijai skirtą laiką. Įrenginys pasižymi labai dideliu energijos efektyvumu, kuris sumažina šilumos nuostolius ir užtikrina stabilų prijungtos įrangos veikimą net sudėtingomis sąlygomis. Adapteris yra visiškai suderinamas su populiariais maitinimo standartais, tokiais kaip IEEE 802.3af, IEEE 802.3at bei PoE Passive sistemomis, todėl tai yra itin universalus įrankis montuotojo rankose.

Kitas svarbus privalumas yra miniatiūrinė konstrukcija. Maži matmenys leidžia be problemų montuoti įrenginį instaliacinėse dėžutėse, sieniniuose kamerų laikikliuose arba ankštose pakabinamų lubų erdvėse. Aukštos kokybės žalios spalvos plastiko korpusas užtikrina tinkamą mechaninę apsaugą, o integruotas LED indikatorius leidžia akimirksniu patikrinti įtampos buvimą išvestyje, kas palengvina sistemos diagnostiką. Tai patikima grandis šiuolaikinėje teletechninėje infrastruktūroje, garantuojanti tinklo įrenginių darbo tęstinumą.

Specifikacija

Įrenginio tipas

ASDC-05-050-HS yra didelio efektyvumo, neizoliuotas DC/DC maitinimo adapteris, veikiantis kaip įtampos mažinimo keitiklis (buck converter). Jis buvo specialiai sukurtas darbui Ethernet tinklo aplinkoje, leidžiantis perduoti duomenis ir maitinimą vienu UTP/FTP kabeliu, o vėliau juos atskirti tiesiai prie galinio įrenginio.

Išėjimo galia

Maksimali naudingoji galia yra 5 W, kas leidžia stabiliai maitinti daugumą standartinių miniatiūrinių kamerų, ryšio modulių ir kitų mažos galios imtuvų.

Įėjimų skaičius

1 RJ-45 prievadas, skirtas prijungti tinklo kabelį (vytą porą) su PoE maitinimo šaltiniu (komutatoriumi arba injektoriumi).

Įėjimo įtampa

Platus diapazonas nuo 35 V iki 56 V DC, kas užtikrina visišką suderinamumą su standartiniais 48V PoE komutatoriais ir aukštos įtampos injektoriais.

Išėjimo įtampa

Stabilizuota 5 V DC, išvesta ant lankstaus laido, užbaigto standartiniu 2.1/5.5 mm kištuku.

Išėjimo srovė

Maksimalus srovės stipris yra 1 A, kas yra pakankama vertė daugumai tinklo įrenginių, maitinamų 5V įtampa.

Optinė signalizacija

Integruotas LED indikatorius, informuojantis apie išėjimo įtampos buvimą, kas žymiai palengvina instaliacijos procesą ir vėlesnę techninę diagnostiką.

Sandarumo klasė

IP20 - įrenginys skirtas darbui patalpų viduje arba montavimui sandariuose išoriniuose korpusuose ir instaliacinėse dėžutėse.

Korpuso medžiaga

Patvarus plastikas, atsparus tipiniams mechaniniams pažeidimams bei aplinkos veiksnių poveikiui pastatų viduje.

Spalva

Būdinga žalia korpuso spalva, tipiška profesionaliems ATTE prekės ženklo maitinimo moduliams, palengvinanti identifikavimą teletechninėse spintose.

Darbinė temperatūra

Labai platus temperatūros diapazonas nuo -25 °C iki +50 °C, leidžiantis patikimai dirbti nešildomose salėse, sandėliuose bei išorinių korpusų viduje.

Apsaugos

Įrenginys turi integruotas grandines, apsaugančias nuo netinkamo prijungimo pasekmių bei stabilizuojančias išėjimo parametrus nepriklausomai nuo įtampos svyravimų PoE linijoje.

Jungtys ir sąsajos

Įėjimas: RJ-45 lizdas (Duomenys + PoE); Išėjimas: RJ-45 lizdas (Duomenys - nėra PoE maitinimo išvestyje); Maitinimo išėjimas: DC 2.1/5.5 mm kištukas ant laido.

Pritaikymas ir suderinamumas

Adapteris plačiai naudojamas profesionaliose CCTV vaizdo stebėjimo sistemose, kur reikia prijungti senesnio tipo IP kameras arba biudžetinius modelius, kurie neturi integruoto PoE modulio. Jis taip pat nepakeičiamas maitinant skaitmeninius telefonspynių įrenginius, prieigos kontrolerius, bekontakčių kortelių skaitytuvus bei įvairius pastatų automatikos jutiklius ir vykdomuosius modulius, kuriems reikalinga stabili 5V DC įtampa. Dėl 802.3af ir 802.3at standartų palaikymo, adapteris gali bendradarbiauti su beveik kiekvienu rinkoje prieinamu šiuolaikiniu valdomu ir nevaldomu komutatoriumi.

Turinys

1x PoE maitinimo adapteris ASDC-05-050-HS ATTE

1x Vartotojo vadovas lenkų kalba

1x CE atitikties deklaracija

Matmenys, Svoris

Produkto matmenys: 75 x 21 x 17 mm (G x P x A)

Pakuotės matmenys: 90 x 55 x 30 mm (G x P x A)

Produkto svoris: 20 g

Svoris su pakuote: 32 g
