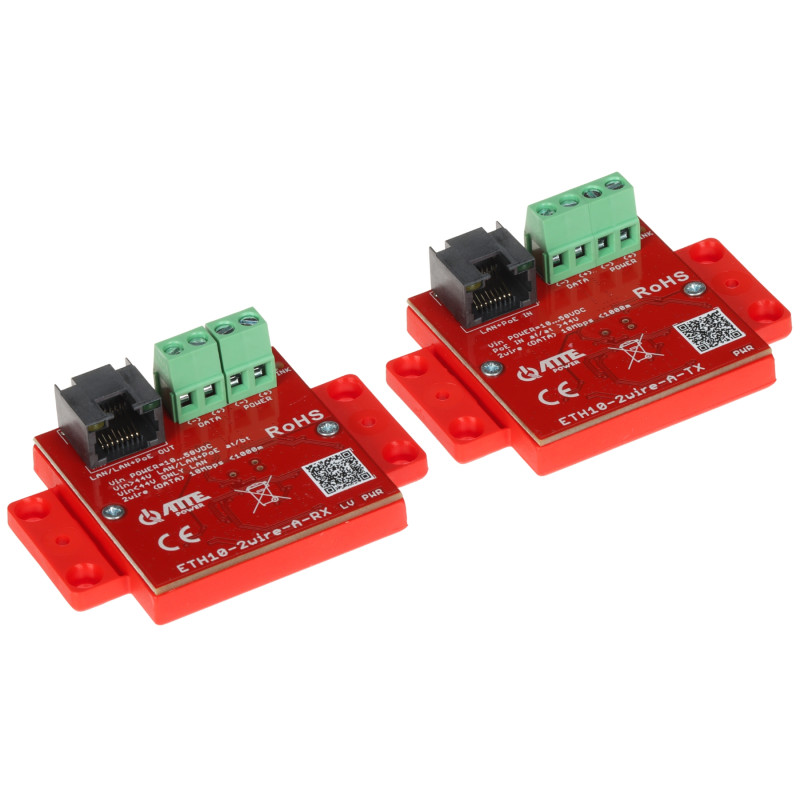

ชุดคอนเวอร์เตอร์ UTP เป็น 2-Wire ส่งสัญญาณ LAN และ PoE ระยะทาง 1000 เมตร Plug and Play อะแดปเตอร์สำหรับ IP CCTV

รุ่น: ATTE ETH10-2WIRE-A-SET

EAN: 6931240042441 SKU: 931042449

• รองรับการส่งสัญญาณ LAN + PoE ผ่านสายไฟเพียง 2 เส้น
• ระยะการส่งสัญญาณไกลสูงสุดถึง 1000 เมตร
• รองรับมาตรฐาน PoE 802.3af และ 802.3at เต็มรูปแบบ (สูงสุด 30W)
• ทำงานในโหมด Plug & Play ไม่ต้องตั้งค่า
• ใช้พลังงานในตัวต่ำมาก (เพียง 0.7W)
• มีระบบป้องกันไฟกระชากและป้องกันไฟเกินในตัว
• ดีไซน์กะทัดรัด ติดตั้งเข้ากับฐานกล้องได้
• แสดงสถานะการทำงานด้วยไฟ LED ที่ชัดเจน
• รองรับกล้อง IP และอุปกรณ์เครือข่ายทุกประเภท

คำอธิบาย

ชุด ETH10-2WIRE-A-SET เป็นโซลูชันระดับมืออาชีพสำหรับการส่งข้อมูลเครือข่าย Ethernet และแหล่งจ่ายไฟ PoE โดยใช้สายไฟคู่ใดก็ได้ เช่น สายแลน (Twisted Pair), สายโทรศัพท์ หรือสาย OMY เป็นผลิตภัณฑ์ที่ขาดไม่ได้ในกรณีที่การอัปเกรดระบบรักษาความปลอดภัยจากแบบอนาล็อกเป็นระบบ IP สมัยใหม่ประสบปัญหาด้านโครงสร้างพื้นฐานของสายเคเบิล

ด้วยเทคโนโลยี 2-wire ที่เป็นนวัตกรรมใหม่ ผู้ใช้สามารถหลีกเลี่ยงการเปลี่ยนสายเคเบิลที่มีค่าใช้จ่ายสูงและเสียเวลาได้โดยการใช้ระบบสาย 2 เส้นที่มีอยู่เดิม ข้อได้เปรียบหลักของชุดนี้คือระยะการส่งสัญญาณที่น่าประทับใจถึง 1000 เมตร ที่ความเร็ว 10 Mb/s ซึ่งเพียงพอสำหรับการทำงานที่ราบรื่นของกล้อง IP ความละเอียดสูงส่วนใหญ่ อุปกรณ์ทำงานในโหมด Plug & Play ซึ่งหมายความว่าไม่จำเป็นต้องมีการตั้งค่าที่ซับซ้อน เพียงแค่ต่อสาย ระบบจะทำการเชื่อมต่อโดยอัตโนมัติ

ขนาดกะทัดรัดของโมดูลช่วยให้ติดตั้งในฐานกล้อง กล่องพักสายขนาดเล็ก หรือตู้โทรคมนาคมได้อย่างง่ายดาย ชุดนี้รองรับมาตรฐานแหล่งจ่ายไฟ PoE 802.3af และ 802.3at ได้อย่างเต็มที่ ช่วยให้สามารถจ่ายไฟให้กับอุปกรณ์ปลายทางได้สูงสุดถึง 30W นอกจากนี้ ระบบป้องกันไฟกระชากและไฟเกินในตัวยังรับประกันความปลอดภัยของอุปกรณ์ที่เชื่อมต่อและความทนทานของระบบติดตั้งทั้งหมด นี่คือตัวเลือกที่สมบูรณ์แบบสำหรับช่างติดตั้งที่กำลังมองหาโซลูชันการส่งสัญญาณที่เชื่อถือได้ ผ่านการพิสูจน์แล้ว และคุ้มค่าในสภาพแวดล้อมที่ท้าทาย

ข้อมูลจำเพาะ

การเชื่อมต่อทางกายภาพ

คอนเวอร์เตอร์แต่ละตัวมีพอร์ต RJ45 (Ethernet) 1 พอร์ต และแผงขั้วต่อแบบสกรู (2-wire) 1 พอร์ต เพื่อการติดตั้งสายเคเบิลที่ง่ายดาย

อินเทอร์เฟซเครือข่าย LAN

พอร์ต RJ45 ความเร็ว 10 Mb/s จำนวน 1 พอร์ต; รองรับ Full Duplex

ระยะทางและความเร็ว

ระยะการส่งข้อมูลและพลังงานสูงสุด 1000 เมตร โดยใช้สาย 2 เส้น ที่ความเร็ว 10 Mbps

ข้อมูลจำเพาะของเครื่องส่งสัญญาณ TX

ETH10-2WIRE-A-TX: อินพุต PoE IN - Passive PoE ≤ 30W, PoE (802.3at) ≤ 30W, PoE (802.3af) ≤ 15W รองรับพิน: 1,2; 3,6 หรือ 4,5; 7,8 มีขั้วต่อ DATA 2-wire

ข้อมูลจำเพาะของเครื่องรับสัญญาณ RX

ETH10-2WIRE-A-RX: เอาต์พุต PoE OUT - PoE (802.3af/at/bt) พินเอาต์พุต: - (1,2), + (3,6), + (4,5), - (7,8) แรงดันไฟฟ้าเอาต์พุตเท่ากับแรงดันไฟฟ้าอินพุต

ไฟแสดงสถานะ LED

ไฟ LED แสดงสถานะแหล่งจ่ายไฟ (Power), การเชื่อมต่อสาย 2-wire, กิจกรรมของเครือข่าย LAN และคำเตือนแรงดันไฟฟ้าอินพุตต่ำเกินไป

มาตรการป้องกันทางเทคนิค

ระบบป้องกันไฟกระชากบนพอร์ต LAN และ DATA มีระบบป้องกันการต่อสายไฟกลับขั้วและระบบป้องกันไฟเกิน 0.6A ในเครื่องส่งสัญญาณ TX

พารามิเตอร์แหล่งจ่ายไฟ

TX: 24-56V DC (PoE) หรือ 10-56V DC (Power) RX: 10-56V DC (Power) การใช้พลังงานรวมของอุปกรณ์ทั้งสองคือ 0.7W

โครงสร้างและวัสดุ

ตัวเรือนทำจากพลาสติกทนทาน (Polycarbonate - PC) มาตรฐาน IP20 สำหรับการติดตั้งภายในอาคารหรือในกล่องหุ้มภายนอก

เงื่อนไขการทำงาน

ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -25°C ถึง +65°C ช่วยให้ใช้งานได้ในสภาพภูมิอากาศที่ยากลำบาก

ขนาดและน้ำหนัก

โมดูลเดียวมีขนาด 51 x 51 x 23 มม. น้ำหนักสุทธิต่อชิ้นคือ 30 กรัม

การรับประกันและคุณภาพ

ผลิตภัณฑ์ได้รับการรับประกัน 3 ปีจากผู้ผลิต ATTE ซึ่งยืนยันถึงคุณภาพการผลิตที่สูง

ตรรกะของอุปกรณ์

คอนเวอร์เตอร์ ETH10-2WIRE-A-SET ใช้อัลกอริทึมขั้นสูงในการเจรจาพารามิเตอร์การเชื่อมต่ออัตโนมัติและระบบจัดการพลังงาน PoE อัจฉริยะ ตรรกะของอุปกรณ์ช่วยให้ตรวจจับประเภทแหล่งจ่ายไฟและปรับการส่งข้อมูลให้เหมาะสมตามคุณภาพและความยาวของสายไฟคู่ได้โดยอัตโนมัติ ระบบจะตรวจสอบแรงดันไฟฟ้าอินพุตและหากตรวจพบพารามิเตอร์ที่ต่ำเกินไป ระบบจะส่งสัญญาณผ่านไฟ LED เพื่อป้องกันความเสียหายต่อกล้อง IP ที่เชื่อมต่อ อุปกรณ์ไม่จำเป็นต้องตั้งค่าด้วยตนเอง ซึ่งช่วยขจัดข้อผิดพลาดที่เกิดจากมนุษย์ระหว่างการติดตั้ง ตรรกะของคอนเวอร์เตอร์รับประกันความโปร่งใสเต็มรูปแบบสำหรับโปรโตคอลเครือข่าย ทำให้เข้ากันได้กับกล้อง IP ทุกรุ่นที่มีในตลาด

ฟังก์ชันทางเทคนิคที่เลือก

เทคโนโลยี Plug & Play ช่วยให้สามารถเริ่มใช้งานได้ทันทีโดยไม่ต้องตั้งค่าซอฟต์แวร์ รองรับการส่งสัญญาณวิดีโอความละเอียดสูงและการควบคุม PTZ การรักษาเสถียรภาพแรงดันไฟฟ้าและตัวกรองป้องกันสัญญาณรบกวนช่วยให้มั่นใจได้ถึงสัญญาณที่ชัดเจนในระยะทางไกล

1x เครื่องรับสัญญาณ ETH10-2WIRE-A-RX

1x เครื่องส่งสัญญาณ ETH10-2WIRE-A-TX

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 23 x 51 x 51 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 55 x 125 x 85 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 60 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 88 กรัม

ดาวน์โหลด

• ประกาศ CE
• การปฏิบัติตามกฎระเบียบด้านความปลอดภัย
