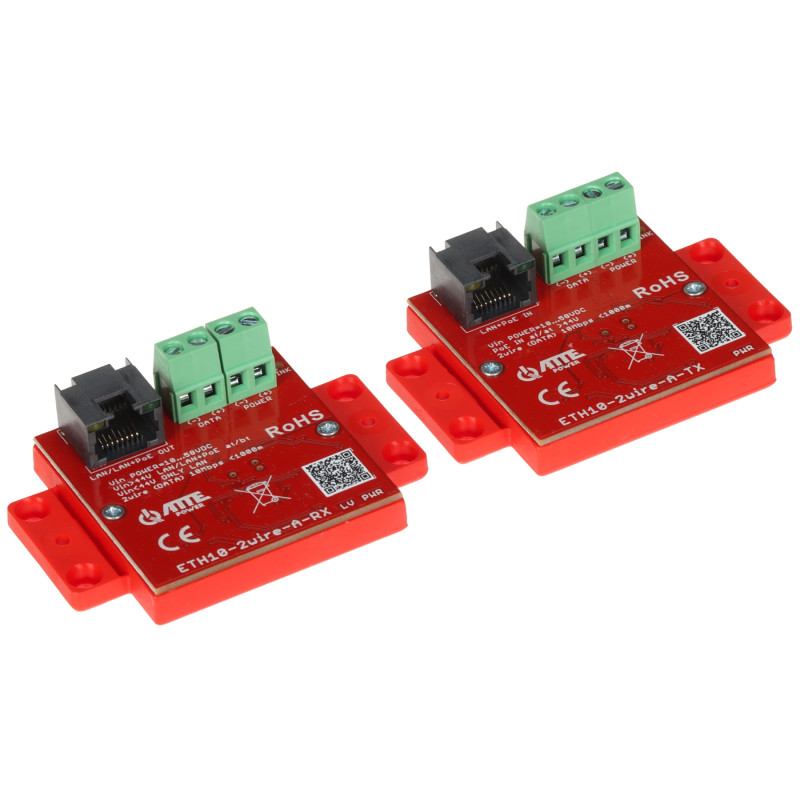

UTP to 2-Wire 컨버터 세트 LAN 및 PoE 전송 1000m 도달거리 플러그앤플레이 IP CCTV 어댑터

모델: ATTE ETH10-2WIRE-A-SET

EAN: 6931240042441 SKU: 931042449

• 단 2개의 전선으로 LAN + PoE 전송 가능
• 최대 1000미터의 초장거리 전송
• PoE 802.3af 및 802.3at 표준 완벽 지원 (최대 30W)
• 플러그 앤 플레이 작동 방식 - 별도의 설정 불필요
• 매우 낮은 자체 소비 전력 (단 0.7W)
• 통합 서지 및 과부하 보호 기능
• 카메라 베이스에 맞는 소형 디자인
• 상태 표시를 위한 명확한 LED 표시등
• 모든 IP 카메라 및 네트워크 장치 지원

설명

ETH10-2WIRE-A-SET 세트는 컴퓨터 랜 케이블, 전화 케이블 또는 OMY 케이블과 같은 모든 전선 쌍을 통해 이더넷 데이터 및 PoE 전원을 전송하기 위한 전문 솔루션입니다. 아날로그 시스템에서 최신 IP 시스템으로 모니터링 시스템을 현대화할 때 배선 인프라와 관련된 문제를 겪는 상황에서 절대적으로 없어서는 안 될 제품입니다.

혁신적인 2-wire 기술 덕분에 사용자는 기존의 2심 케이블 설비를 활용하여 비용이 많이 들고 시간이 많이 소요되는 전선 교체를 피할 수 있습니다. 이 세트의 주요 장점은 10Mb/s의 안정적인 대역폭에서 최대 1000미터에 달하는 인상적인 전송 거리로, 이는 대부분의 고해상도 IP 카메라를 원활하게 작동하기에 충분합니다. 이 장치는 플러그 앤 플레이 방식으로 작동하므로 복잡한 구성이 필요하지 않으며 전선을 연결하기만 하면 시스템이 자동으로 연결을 설정합니다.

모듈의 소형 치수 덕분에 카메라 베이스, 소형 설치 함체 또는 통신 랙에 쉽게 장착할 수 있습니다. 이 세트는 PoE 802.3af 및 802.3at 전원 표준을 완벽하게 지원하여 최대 30W의 전력을 소비하는 수신 장치에 직접 전원을 공급할 수 있습니다. 또한 내장된 서지 및 과부하 보호 기능은 연결된 장비의 안전과 전체 설치의 긴 수명을 보장합니다. 이는 열악한 현장 조건에서 신뢰할 수 있고 검증된 경제적인 전송 솔루션을 찾는 설치자에게 이상적인 선택입니다.

사양

물리적 커넥터

각 컨버터에는 1개의 RJ45 포트(이더넷)와 간편한 케이블 연결을 위한 1개의 나사식 단자대(2-wire)가 포함되어 있습니다.

LAN 네트워크 인터페이스

10Mb/s 속도의 RJ45 포트 1개; 전이중(Full Duplex) 지원.

도달거리 및 속도

데이터 및 전원 전송 거리는 10Mbps 속도를 유지하면서 2선식 라인 사용 시 최대 1000미터까지 가능합니다.

송신기(TX) 사양

ETH10-2WIRE-A-TX: PoE IN 입력 - Passive PoE ≤ 30W, PoE (802.3at) ≤ 30W, PoE (802.3af) ≤ 15W. 지원 핀: 1,2; 3,6 또는 4,5; 7,8. DATA 2-wire 커넥터 포함.

수신기(RX) 사양

ETH10-2WIRE-A-RX: PoE OUT 출력 - PoE (802.3af/at/bt). 출력 핀: - (1,2), + (3,6), + (4,5), - (7,8). 입력 전압과 동일한 출력 전압.

LED 광학 표시등

전원 상태, 2-wire 라인 연결, LAN 네트워크 활동을 알리고 입력 전압이 너무 낮을 때 경고하는 LED 표시등.

기술적 보호 기능

LAN 및 DATA 포트의 서지 보호. 전원 역극성 연결 방지 및 TX 송신기의 0.6A 과부하 보호 기능.

전원 파라미터

TX: 24-56V DC (PoE) 또는 10-56V DC (Power). RX: 10-56V DC (Power). 양쪽 장치의 총 전력 소비량은 0.7W에 불과합니다.

구조 및 소재

내구성이 뛰어난 플라스틱(폴리카보네이트 - PC) 소재의 하우징. IP20 보호 등급으로 실내 설치 또는 외부 케이스 내부 설치용.

작동 조건

-25°C ~ +65°C의 넓은 작동 온도 범위로 열악한 기후 조건에서도 사용 가능합니다.

치수 및 무게

단일 모듈 치수는 51 x 51 x 23 mm입니다. 단일 구성품의 순 중량은 30그램입니다.

보증 및 품질

본 제품은 ATTE 제조업체의 3년 품질 보증이 제공되어 높은 품질을 보장합니다.

장치 로직

ETH10-2WIRE-A-SET 컨버터는 고급 자동 연결 매개변수 협상 알고리즘과 지능형 PoE 에너지 관리 시스템을 사용합니다. 장치 로직을 통해 전원 유형을 자동으로 감지하고 2선 라인의 품질과 길이에 따라 데이터 전송을 최적화할 수 있습니다. 시스템은 입력 전압을 모니터링하고 매개변수가 너무 낮으면 LED 표시등을 통해 알림을 보내 연결된 IP 카메라의 손상을 방지합니다. 장치는 수동 설정이 필요하지 않아 설치 중 인적 오류를 제거합니다. 컨버터 로직은 네트워크 프로토콜에 대해 완전한 투명성을 제공하므로 시중의 모든 IP 카메라와 호환됩니다.

선택된 기술적 기능

플러그 앤 플레이 기술로 소프트웨어 설정 없이 즉각적인 시작이 가능합니다. 고해상도 영상 신호 전송 및 PTZ 제어를 지원합니다. 전압 안정화 및 간섭 방지 필터가 장거리에서도 깨끗한 신호를 보장합니다.

구성품

1x 송신기 ETH10-2WIRE-A-TX

1x 수신기 ETH10-2WIRE-A-RX

치수, 무게

제품 치수: 23 x 51 x 51 mm (깊이 x 너비 x 높이)

포장 치수: 55 x 125 x 85 mm (깊이 x 너비 x 높이)

제품 무게: 60 g

포장 포함 무게: 88 g
