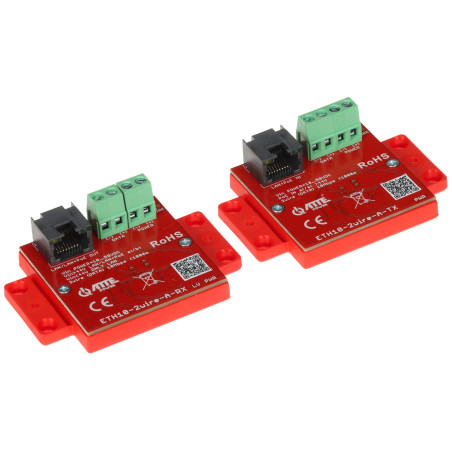

Set Penukar UTP ke 2-Wire Transmisi LAN dan PoE Jarak 1000m Plug&Play Adapter IP CCTV

Model: ATTE ETH10-2WIRE-A-SET

EAN: 6931240042441 SKU: 931042449

• Membolehkan transmisi LAN + PoE melalui hanya 2 wayar
• Jarak transmisi yang sangat jauh sehingga 1000 meter
• Sokongan penuh untuk piawaian PoE 802.3af dan 802.3at (sehingga 30W)
• Operasi dalam mod Plug & Play - tidak memerlukan konfigurasi
• Penggunaan kuasa kendiri set yang sangat rendah (hanya 0.7W)
• Perlindungan lonjakan dan beban lampau bersepadu
• Perumah padat yang sesuai untuk tapak kamera
• Isyarat optik status kerja yang jelas (LED)
• Sokongan untuk kamera IP dan semua peranti rangkaian

Penerangan

Set ETH10-2WIRE-A-SET ialah penyelesaian profesional yang didedikasikan untuk menghantar data rangkaian Ethernet dan kuasa PoE menggunakan mana-mana pasangan wayar, seperti kabel UTP (twisted pair), kabel telefon, atau kabel OMY. Ia adalah produk yang sangat diperlukan dalam situasi di mana pemodenan sistem pemantauan daripada analog kepada sistem IP moden menghadapi kesukaran yang berkaitan dengan infrastruktur kabel.

Terima kasih kepada teknologi 2-wire yang inovatif, pengguna boleh mengelakkan penggantian kabel yang mahal dan memakan masa dengan menggunakan pemasangan dua teras sedia ada. Kelebihan utama set ini ialah jarak transmisi yang mengagumkan sehingga 1000 meter dengan lebar jalur stabil 10 Mbps, yang mencukupi untuk operasi lancar kebanyakan kamera IP beresolusi tinggi. Peranti berfungsi dalam mod Plug & Play, yang bermaksud ia tidak memerlukan sebarang konfigurasi yang rumit – hanya sambungkan wayar, dan sistem akan membuat sambungan secara automatik.

Dimensi modul yang padat membolehkan pemasangan yang sangat mudah di tapak kamera, kotak pemasangan kecil, atau kabinet teleteknik. Set ini menyediakan sokongan penuh untuk piawaian kuasa PoE 802.3af dan 802.3at, membolehkan kuasa terus kepada penerima sehingga 30W. Selain itu, perlindungan lonjakan dan beban lampau terbina dalam menjamin keselamatan peralatan yang disambungkan dan jangka hayat keseluruhan pemasangan. Ini adalah pilihan ideal untuk pemasang yang mencari penyelesaian transmisi yang boleh dipercayai, terbukti, dan menjimatkan dalam keadaan tapak yang sukar.

Spesifikasi

Penyambung fizikal

Setiap penukar mempunyai 1x port RJ45 (Ethernet) dan 1x blok terminal dengan skru (2-wire) untuk pemasangan kabel yang mudah.

Antara muka rangkaian LAN

1 unit port RJ45 dengan kelajuan 10 Mbps; sokongan dupleks penuh.

Jarak dan kelajuan

Jarak transmisi data dan kuasa adalah sehingga 1000 meter apabila menggunakan talian 2-wayar sambil mengekalkan kelajuan 10 Mbps.

Spesifikasi pemancar TX

ETH10-2WIRE-A-TX: Input PoE IN - Passive PoE ≤ 30W, PoE (802.3at) ≤ 30W, PoE (802.3af) ≤ 15W. Pin yang disokong: 1,2; 3,6 atau 4,5; 7,8. Mempunyai penyambung DATA 2-wire.

Spesifikasi penerima RX

ETH10-2WIRE-A-RX: Output PoE OUT - PoE (802.3af/at/bt). Pin output: - (1,2), + (3,6), + (4,5), - (7,8). Voltan output adalah sama dengan voltan input.

Isyarat optik LED

Lampu LED yang memaklumkan tentang status kuasa (Power), pautan pada talian 2-wire, aktiviti rangkaian LAN dan memberi amaran tentang voltan input yang terlalu rendah.

Perlindungan teknikal

Perlindungan lonjakan pada port LAN dan DATA. Perlindungan terhadap sambungan kuasa terbalik dan perlindungan beban lampau 0.6A dalam pemancar TX.

Parameter kuasa

TX: 24-56V DC (PoE) atau 10-56V DC (Power). RX: 10-56V DC (Power). Jumlah penggunaan kuasa kedua-dua peranti hanyalah 0.7W.

Pembinaan dan bahan

Perumah diperbuat daripada plastik tahan lama (Polikarbonat - PC). Kelas perlindungan IP20, direka untuk pemasangan dalaman atau di dalam perumah luaran.

Keadaan operasi

Julat suhu operasi yang luas dari -25°C hingga +65°C membolehkan penggunaan dalam keadaan iklim yang sukar.

Dimensi dan berat

Modul tunggal mempunyai dimensi 51 x 51 x 23 mm. Berat bersih satu elemen ialah 30 gram.

Waranti dan kualiti

Produk ini dilindungi oleh waranti pengeluar ATTE selama 3 tahun, yang mengesahkan kualiti pembuatan yang tinggi.

Logik peranti

Penukar ETH10-2WIRE-A-SET menggunakan algoritma canggih untuk merundingkan parameter sambungan secara automatik dan sistem pengurusan kuasa PoE pintar. Logik peranti membolehkan pengesanan jenis kuasa tanpa penyelenggaraan dan pengoptimuman penghantaran data bergantung pada kualiti dan panjang talian dua wayar. Sistem memantau voltan input dan jika parameter yang terlalu rendah dikesan, ia menandakannya melalui LED, menghalang kerosakan pada kamera IP yang disambungkan. Peranti tidak memerlukan konfigurasi manual, yang menghapuskan kesilapan manusia semasa pemasangan. Logik penukar memastikan ketelusan penuh untuk protokol rangkaian, menjadikannya serasi dengan setiap kamera IP yang terdapat di pasaran.

Fungsi teknikal terpilih

Teknologi Plug & Play membolehkan permulaan serta-merta tanpa tetapan perisian. Menyokong penghantaran isyarat video beresolusi tinggi dan kawalan PTZ. Penstabilan voltan dan penapis anti-gangguan memastikan isyarat yang bersih pada jarak yang jauh.

Kandungan

1x Pemancar ETH10-2WIRE-A-TX

1x Penerima ETH10-2WIRE-A-RX

Dimensi, Berat

Dimensi produk: 23 x 51 x 51 mm (Kedalaman x Lebar x Tinggi)

Dimensi Pembungkusan: 55 x 125 x 85 mm (Kedalaman x Lebar x Tinggi)

Berat produk: 60 g

Berat dengan pembungkusan: 88 g
