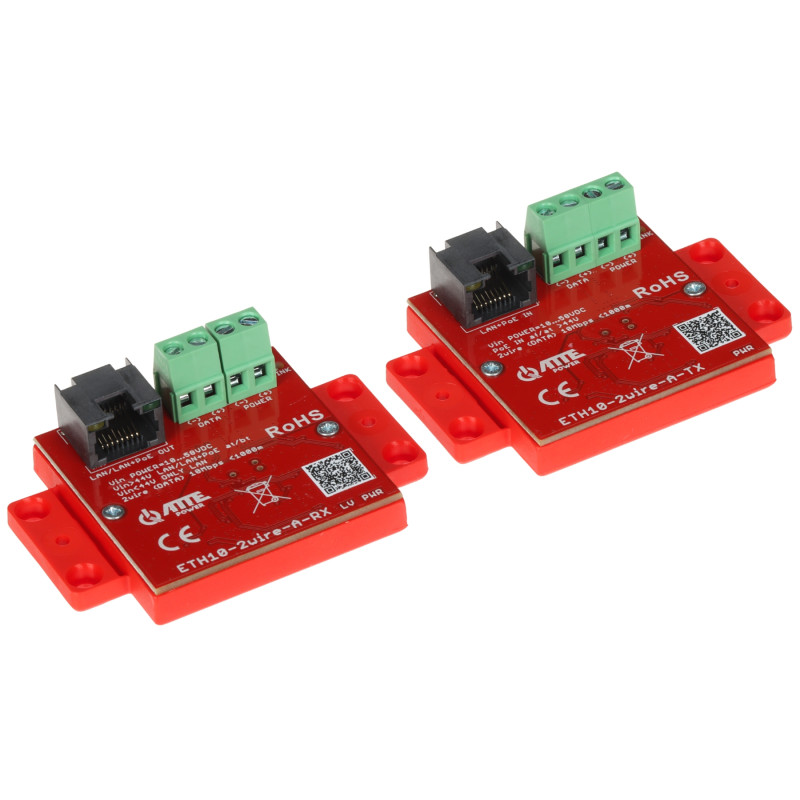

UTP-2-Wire -muunninsarja LAN- ja PoE-lähetykseen 1000m etäisyydellä Plug&Play IP CCTV -sovitin

Malli: ATTE ETH10-2WIRE-A-SET

EAN: 6931240042441 SKU: 931042449

• Mahdollistaa LAN + PoE -lähetyksen vain 2 johdolla
• Erittäin pitkä lähetysetäisyys jopa 1000 metriin asti
• Täysi tuki PoE 802.3af- ja 802.3at-standardeille (jopa 30W)
• Plug & Play -käyttö - ei vaadi konfigurointia
• Erittäin pieni virrankulutus (vain 0.7W)
• Integroitu ylijännite- ja ylikuormitussuoja
• Kompakti kotelo, joka sopii kameroiden alustoihin
• Selkeät LED-merkkivalot toimintatilan tarkkailuun
• Tuki IP-kameroille ja kaikille verkkolaitteille

Kuvaus

ETH10-2WIRE-A-SET-sarja on ammattimainen ratkaisu Ethernet-tietojen ja PoE-virran siirtoon minkä tahansa johdinparin kautta, kuten parikaapeli, puhelinkaapeli tai OMY-kaapeli. Tuote on korvaamaton tilanteissa, joissa valvontajärjestelmän päivitys analogisesta nykyaikaiseksi IP-järjestelmäksi kohtaa vaikeuksia kaapeloinnin infrastruktuurin vuoksi.

Innovatiivisen 2-wire-teknologian ansiosta käyttäjä voi välttää kalliin ja aikaavievän kaapeleiden vaihdon hyödyntämällä olemassa olevaa kaksijohtimista asennusta. Sarjan suurin etu on vaikuttava 1000 metrin lähetysetäisyys 10 Mb/s vakaalla nopeudella, mikä riittää täysin useimpien korkean resoluution IP-kameroiden sujuvaan toimintaan. Laitteet toimivat Plug & Play -tilassa, mikä tarkoittaa, että ne eivät vaadi monimutkaista konfigurointia – riittää, kun kytket kaapelit, ja järjestelmä muodostaa yhteyden automaattisesti.

Moduulien kompaktit mitat mahdollistavat erittäin helpon asennuksen kameroiden alustoihin, pieniin jakorasioihin tai teletilakaappeihin. Sarja tarjoaa täyden tuen PoE 802.3af- ja 802.3at-virtastandardeille, mahdollistaen jopa 30W vastaanottimien suoran virransyötön. Lisäksi sisäänrakennetut ylijännite- ja ylikuormitussuojat takaavat kytkettyjen laitteiden turvallisuuden ja koko asennuksen pitkäikäisyyden. Tämä on ihanteellinen valinta asentajille, jotka etsivät luotettavia, testattuja ja kustannustehokkaita tiedonsiirtoratkaisuja haastavissa ympäristöissä.

Tekniset tiedot

Fyysiset liitännät

Jokaisessa muuntimessa on 1x RJ45-portti (Ethernet) ja 1x ruuviliitin (2-wire) helppoa kaapelin asennusta varten.

LAN-verkkoliitäntä

1 kpl RJ45-portti 10 Mb/s nopeudella; täysi duplex-tuki.

Kantama ja nopeus

Tiedonsiirron ja virransyötön kantama on jopa 1000 metriä 2-johtimisella linjalla säilyttäen 10 Mbps nopeuden.

Lähettimen TX-tiedot

ETH10-2WIRE-A-TX: PoE IN -tulo - Passive PoE ≤ 30W, PoE (802.3at) ≤ 30W, PoE (802.3af) ≤ 15W. Tuetut pinnit: 1,2; 3,6 tai 4,5; 7,8. Sisältää DATA 2-wire -liittimen.

Vastaanottimen RX-tiedot

ETH10-2WIRE-A-RX: PoE OUT -lähtö - PoE (802.3af/at/bt). Lähtöpinnit: - (1,2), + (3,6), + (4,5), - (7,8). Lähtöjännite sama kuin tulojännite.

Optinen LED-merkkivalo

LED-valot ilmaisevat virransyötön tilan (Power), linkin 2-wire-linjalla, LAN-verkon aktiivisuuden sekä varoittavat liian alhaisesta tulojännitteestä.

Tekniset suojaukset

Ylijännitesuoja LAN- ja DATA-porteissa. Suojaus väärää napaisuutta vastaan sekä 0.6A ylikuormitussuoja TX-lähettimessä.

Virransyötön parametrit

TX: 24-56V DC (PoE) tai 10-56V DC (Power). RX: 10-56V DC (Power). Molempien laitteiden kokonaisvirrankulutus on vain 0.7W.

Rakenne ja materiaali

Kotelo valmistettu kestävästä muovista (polykarbonaatti - PC). Suojausluokka IP20, tarkoitettu sisäasennukseen tai ulkokaappeihin.

Käyttöolosuhteet

Laaja käyttölämpötila-alue -25°C - +65°C sallii käytön vaikeissa ilmasto-olosuhteissa.

Mitat ja paino

Yksittäisen moduulin mitat ovat 51 x 51 x 23 mm. Yksittäisen osan nettopaino on 30 grammaa.

Takuu ja laatu

Tuotteella on ATTE-valmistajan 3 vuoden takuu, mikä vahvistaa korkean valmistuslaadun.

Laitteen logiikka

ETH10-2WIRE-A-SET-muuntimet hyödyntävät edistyneitä algoritmeja automaattiseen yhteyden neuvotteluun sekä älykästä PoE-virranhallintajärjestelmää. Laitteen logiikka mahdollistaa automaattisen virransyötön tunnistamisen ja tiedonsiirron optimoinnin kaksi-johtimisen linjan laadun ja pituuden mukaan. Järjestelmä valvoo tulojännitettä ja varoittaa LED-valolla, jos parametrit ovat liian alhaiset, estäen kytkettyjen IP-kameroiden vaurioitumisen. Laite ei vaadi manuaalista konfigurointia, mikä poistaa inhimilliset virheet asennuksessa. Muuntimen logiikka varmistaa täyden läpinäkyvyyden verkkoprotokollille, mikä tekee siitä yhteensopivan kaikkien markkinoilla olevien IP-kameroiden kanssa.

Valitut tekniset ominaisuudet

Plug & Play -teknologia mahdollistaa välittömän käyttöönoton ilman ohjelmistoasetuksia. Tukee korkean resoluution videosignaalien ja PTZ-ohjauksen siirtoa. Jännitteen vakaus ja häiriösuodattimet varmistavat puhtaan signaalin pitkillä etäisyyksillä.

Sisältö

1x Lähetin ETH10-2WIRE-A-TX

1x Vastaanotin ETH10-2WIRE-A-RX

Mitat, Paino

Tuotteen mitat: 23 x 51 x 51 mm (S x L x K)

Pakkauksen mitat: 55 x 125 x 85 mm (S x L x K)

Tuotteen paino: 60 g

Pakkauksen paino: 88 g
