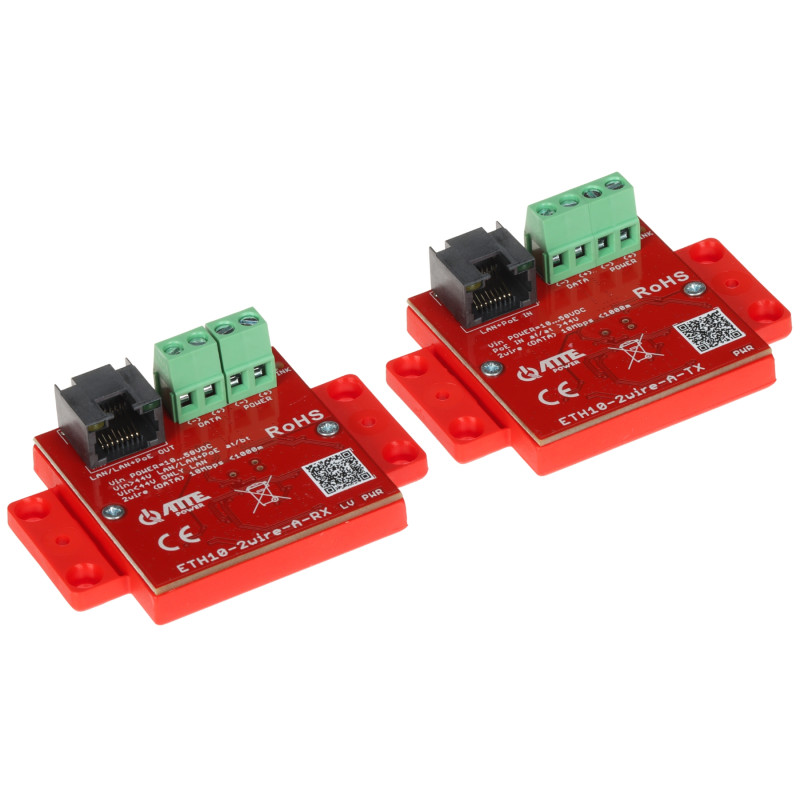

Konverterset UTP till 2-tråd LAN och PoE-överföring Räckvidd 1000m Plug&Play Adapter IP CCTV

Modell: ATTE ETH10-2WIRE-A-SET

EAN: 6931240042441 SKU: 931042449

• Möjliggör LAN + PoE-överföring via endast 2 ledare
• Extremt lång överföringsräckvidd upp till 1000 meter
• Fullt stöd för PoE-standarder 802.3af och 802.3at (upp till 30W)
• Plug & Play-drift - kräver ingen konfiguration
• Mycket låg egen strömförbrukning (endast 0.7W)
• Integrerat överspännings- och överbelastningsskydd
• Kompakt hölje som passar i kamerabaser
• Tydlig optisk statusindikering (LED)
• Stöd för IP-kameror och alla nätverksenheter

Beskrivning

ETH10-2WIRE-A-SET är en professionell lösning dedikerad för överföring av Ethernet-datanätverk och PoE-ström via valfritt ledarpar, såsom partvinnad kabel, telefonkabel eller OMY-kabel. Det är en absolut oumbärlig produkt i situationer där modernisering av ett övervakningssystem från analogt till ett modernt IP-system möter svårigheter kopplade till kabelinfrastrukturen.

Tack vare den innovativa 2-trådstekniken kan användaren undvika kostsamma och tidskrävande kabelbyten genom att utnyttja befintlig tvåtrådsinstallation. Den största fördelen med setet är den imponerande överföringsräckvidden på hela 1000 meter med en stabil bandbredd på 10 Mb/s, vilket är fullt tillräckligt för smidig drift av de flesta IP-kameror med hög upplösning. Enheterna fungerar i Plug & Play-läge, vilket innebär att de inte kräver någon komplex konfiguration – det räcker med att ansluta kablarna så etablerar systemet automatiskt en anslutning.

Modulernas kompakta dimensioner möjliggör extremt enkel montering i kamerabaser, små kopplingsdosor eller teletekniska skåp. Setet ger fullt stöd för PoE-strömstandarderna 802.3af och 802.3at, vilket möjliggör direkt strömförsörjning till mottagare med en effekt på upp till 30W. Dessutom garanterar de inbyggda överspännings- och överbelastningsskydden säkerheten för den anslutna utrustningen och hela installationens livslängd. Det är det perfekta valet för installatörer som söker pålitliga, beprövade och ekonomiska överföringslösningar i utmanande miljöer.

Specifikation

Fysiska anslutningar

Varje konverterare har 1x RJ45-port (Ethernet) och 1x kopplingslist med skruvar (2-tråd) för enkel kabelmontering.

LAN-nätverksgränssnitt

1 st. RJ45-port med 10 Mb/s hastighet; stöd för full duplex.

Räckvidd och hastighet

Överföringsräckvidden för data och ström är upp till 1000 meter vid användning av 2-trådsledning med bibehållen hastighet på 10 Mbps.

Specifikation sändare TX

ETH10-2WIRE-A-TX: PoE-ingång - Passive PoE ≤ 30W, PoE (802.3at) ≤ 30W, PoE (802.3af) ≤ 15W. Stödda stift: 1,2; 3,6 eller 4,5; 7,8. Har en 2-tråds DATA-anslutning.

Specifikation mottagare RX

ETH10-2WIRE-A-RX: PoE-utgång - PoE (802.3af/at/bt). Utgångsstift: - (1,2), + (3,6), + (4,5), - (7,8). Utgångsspänning lika med ingångsspänningen.

Optisk LED-indikering

LED-dioder som informerar om strömstatus (Power), länk på 2-trådlinjen, LAN-nätverksaktivitet samt varnar för för låg ingångsspänning.

Tekniska skyddsanordningar

Överspänningsskydd på LAN- och DATA-portar. Skydd mot omvänd polaritet vid strömanslutning samt 0.6A överbelastningsskydd i sändaren TX.

Strömparametrar

TX: 24-56V DC (PoE) eller 10-56V DC (Power). RX: 10-56V DC (Power). Den totala strömförbrukningen för båda enheterna är endast 0.7W.

Konstruktion och material

Hölje tillverkat av hållbar plast (Polykarbonat - PC). Kapslingsklass IP20, avsedd för inomhusmontering eller montering i utomhuskapslingar.

Driftsförhållanden

Brett driftstemperaturintervall från -25°C till +65°C möjliggör användning under svåra klimatförhållanden.

Mått och vikt

En enskild modul har måtten 51 x 51 x 23 mm. Nettovikten för en enskild enhet är 30 gram.

Garanti och kvalitet

Produkten omfattas av en 3-årig garanti från tillverkaren ATTE, vilket bekräftar hög utförandekvalitet.

Enhetslogik

Konverterarna ETH10-2WIRE-A-SET använder avancerade algoritmer för automatisk förhandling av anslutningsparametrar samt ett intelligent PoE-energihanteringssystem. Enhetens logik möjliggör underhållsfri detektering av strömtyp och optimering av dataöverföring beroende på tvåtrådsledningens kvalitet och längd. Systemet övervakar ingångsspänningen och vid upptäckt av för låga parametrar signaleras detta via en LED-diod, vilket förhindrar skador på anslutna IP-kameror. Enheten kräver ingen manuell konfiguration, vilket eliminerar mänskliga faktorer vid installation. Konverterarens logik säkerställer full transparens för nätverksprotokoll, vilket gör den kompatibel med varje IP-kamera på marknaden.

Utvalda tekniska funktioner

Plug & Play-tekniken möjliggör omedelbar uppstart utan mjukvaruinställningar. Stöder överföring av högupplösta videosignaler samt PTZ-styrning. Spänningsstabilisering och störningsfilter säkerställer en ren signal över långa avstånd.

Innehåll

1x Sändare ETH10-2WIRE-A-TX

1x Mottagare ETH10-2WIRE-A-RX

Mått, Vikt

Produktmått: 23 x 51 x 51 mm (Dj. x B. x H.)

Förpackningsmått: 55 x 125 x 85 mm (Dj. x B. x H.)

Produktvikt: 60 g

Vikt med förpackning: 88 g
