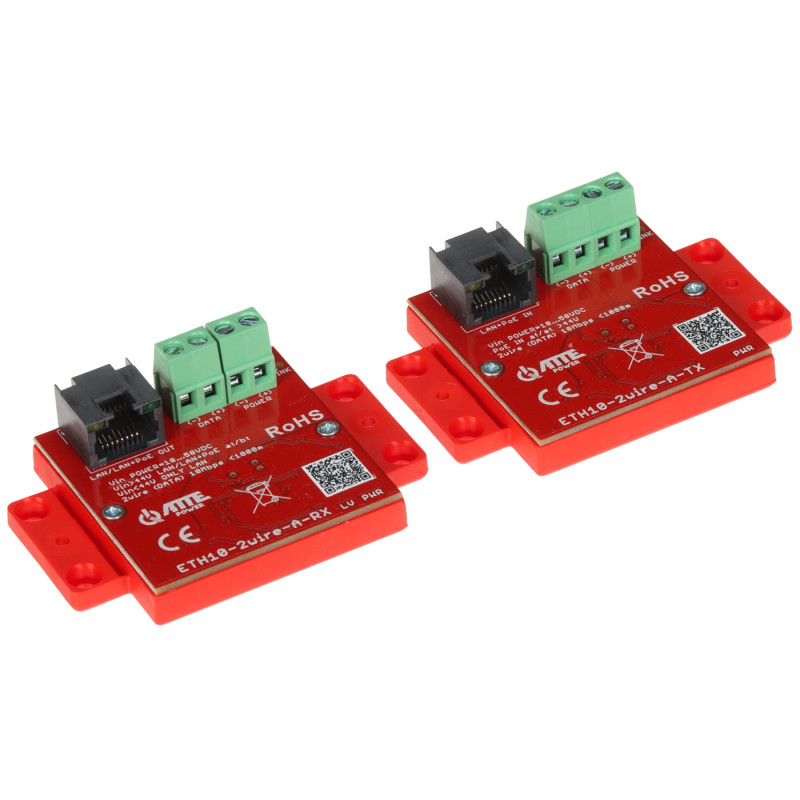

Sada prevodníkov UTP na 2-Wire LAN a PoE prenos dosah 1000m Plug&Play IP CCTV adaptér

Model: ATTE ETH10-2WIRE-A-SET

EAN: 6931240042441 SKU: 931042449

• Umožňuje prenos LAN + PoE iba cez 2 vodiče
• Extrémne veľký dosah prenosu až do 1000 metrov
• Plná podpora pre štandardy PoE 802.3af a 802.3at (do 30W)
• Prevádzka v režime Plug & Play - nevyžaduje konfiguráciu
• Veľmi nízka vlastná spotreba energie súpravy (iba 0.7W)
• Integrované prepäťové a nadprúdové ochrany
• Kompaktné puzdro vhodné pre základne kamier
• Prehľadná optická signalizácia stavu prevádzky (LED)
• Podpora pre IP kamery a všetky sieťové zariadenia

Opis

Súprava ETH10-2WIRE-A-SET je profesionálne riešenie určené na prenos dát siete Ethernet a napájania PoE pomocou akéhokoľvek páru vodičov, ako je krútená dvojlinka, telefónny kábel alebo kábel OMY. Je to produkt absolútne nenahraditeľný v situáciách, kde modernizácia monitorovacieho systému z analógového na moderný systém IP naráža na ťažkosti spojené s infraštruktúrou kabeláže.

Vďaka inovatívnej technológii 2-wire sa používateľ môže vyhnúť nákladnej a zdĺhavej výmene káblov využitím existujúcej dvojžilovej inštalácie. Hlavnou výhodou súpravy je pôsobivý dosah prenosu až 1000 metrov pri stabilnej priepustnosti 10 Mb/s, čo úplne postačuje pre plynulú prevádzku väčšiny IP kamier s vysokým rozlíšením. Zariadenia pracujú v režime Plug & Play, čo znamená, že nevyžadujú žiadnu zložitú konfiguráciu – stačí pripojiť káble a systém automaticky nadviaže spojenie.

Kompaktné rozmery modulov umožňujú ich mimoriadne jednoduchú montáž do základní kamier, malých inštalačných škatúľ alebo telekomunikačných skríň. Súprava poskytuje plnú podporu pre štandardy napájania PoE 802.3af a 802.3at, čo umožňuje priame napájanie prijímačov s výkonom do 30W. Okrem toho vstavané prepäťové a nadprúdové ochrany zaručujú bezpečnosť pripojeného vybavenia a dlhú životnosť celej inštalácie. Je to ideálna voľba pre inštalatérov, ktorí hľadajú spoľahlivé, overené a úsporné prenosové riešenia v náročných podmienkach objektov.

Špecifikácia

Fyzické konektory

Každý prevodník má 1x port RJ45 (Ethernet) a 1x svorkovnicu so skrutkami (2-wire) pre jednoduchú montáž kábla.

Sieťové rozhranie LAN

1 ks port RJ45 s rýchlosťou 10 Mb/s; podpora plného duplexu.

Dosah a rýchlosť

Dosah prenosu dát a napájania je do 1000 metrov pri použití 2-vodičového vedenia pri zachovaní rýchlosti 10 Mbps.

Špecifikácia vysielača TX

ETH10-2WIRE-A-TX: Vstup PoE IN - Passive PoE ≤ 30W, PoE (802.3at) ≤ 30W, PoE (802.3af) ≤ 15W. Podporované piny: 1,2; 3,6 alebo 4,5; 7,8. Obsahuje konektor DATA 2-wire.

Špecifikácia prijímača RX

ETH10-2WIRE-A-RX: Výstup PoE OUT - PoE (802.3af/at/bt). Výstupné piny: - (1,2), + (3,6), + (4,5), - (7,8). Výstupné napätie rovnaké ako vstupné.

Optická signalizácia LED

LED diódy informujúce o stave napájania (Power), linke na 2-wire vedení, aktivite siete LAN a varujúce pred príliš nízkym vstupným napätím.

Technické zabezpečenia

Prepäťová ochrana na portoch LAN a DATA. Ochrana proti prepólovaniu napájania a nadprúdová ochrana 0.6A vo vysielači TX.

Parametre napájania

TX: 24-56V DC (PoE) alebo 10-56V DC (Power). RX: 10-56V DC (Power). Celková spotreba energie oboch zariadení je iba 0.7W.

Konštrukcia a materiál

Puzdro vyrobené z odolného plastu (Polykarbonát - PC). Trieda tesnosti IP20, určené pre vnútornú montáž alebo do vonkajších puzdier.

Prevádzkové podmienky

Široký rozsah prevádzkovej teploty od -25°C do +65°C umožňuje použitie v náročných klimatických podmienkach.

Rozmery a hmotnosť

Jeden modul má rozmery 51 x 51 x 23 mm. Čistá hmotnosť jedného prvku je 30 gramov.

Záruka a kvalita

Na produkt sa vzťahuje 3-ročná záruka výrobcu ATTE, čo potvrdzuje vysokú kvalitu spracovania.

Logika zariadenia

Prevodníky ETH10-2WIRE-A-SET využívajú pokročilé algoritmy automatického vyjednávania parametrov pripojenia a inteligentný systém riadenia energie PoE. Logika zariadenia umožňuje bezobslužné zisťovanie typu napájania a optimalizáciu prenosu dát v závislosti od kvality a dĺžky dvojvodičového vedenia. Systém monitoruje vstupné napätie a v prípade zistenia príliš nízkych parametrov to signalizuje pomocou LED diódy, čím zabraňuje poškodeniu pripojených IP kamier. Zariadenie nevyžaduje manuálnu konfiguráciu, čo eliminuje ľudské chyby pri inštalácii. Logika prevodníka zaisťuje plnú transparentnosť pre sieťové protokoly, vďaka čomu je kompatibilný s každou IP kamerou dostupnou na trhu.

Vybrané technické funkcie

Technológia Plug & Play umožňuje okamžité spustenie bez softvérových nastavení. Podporuje prenos video signálov s vysokým rozlíšením a ovládanie PTZ. Stabilizácia napätia a filtre proti rušeniu zabezpečujú čistý signál na veľké vzdialenosti.

Obsah

1x Vysielač ETH10-2WIRE-A-TX

1x Prijímač ETH10-2WIRE-A-RX

Rozmery, Hmotnosť

Rozmery produktu: 23 x 51 x 51 mm (Hĺb. x Šír. x Výš.)

Rozmery balenia: 55 x 125 x 85 mm (Hĺb. x Šír. x Výš.)

Hmotnosť produktu: 60 g

Hmotnosť s balením: 88 g
